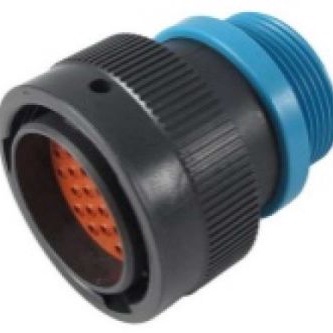

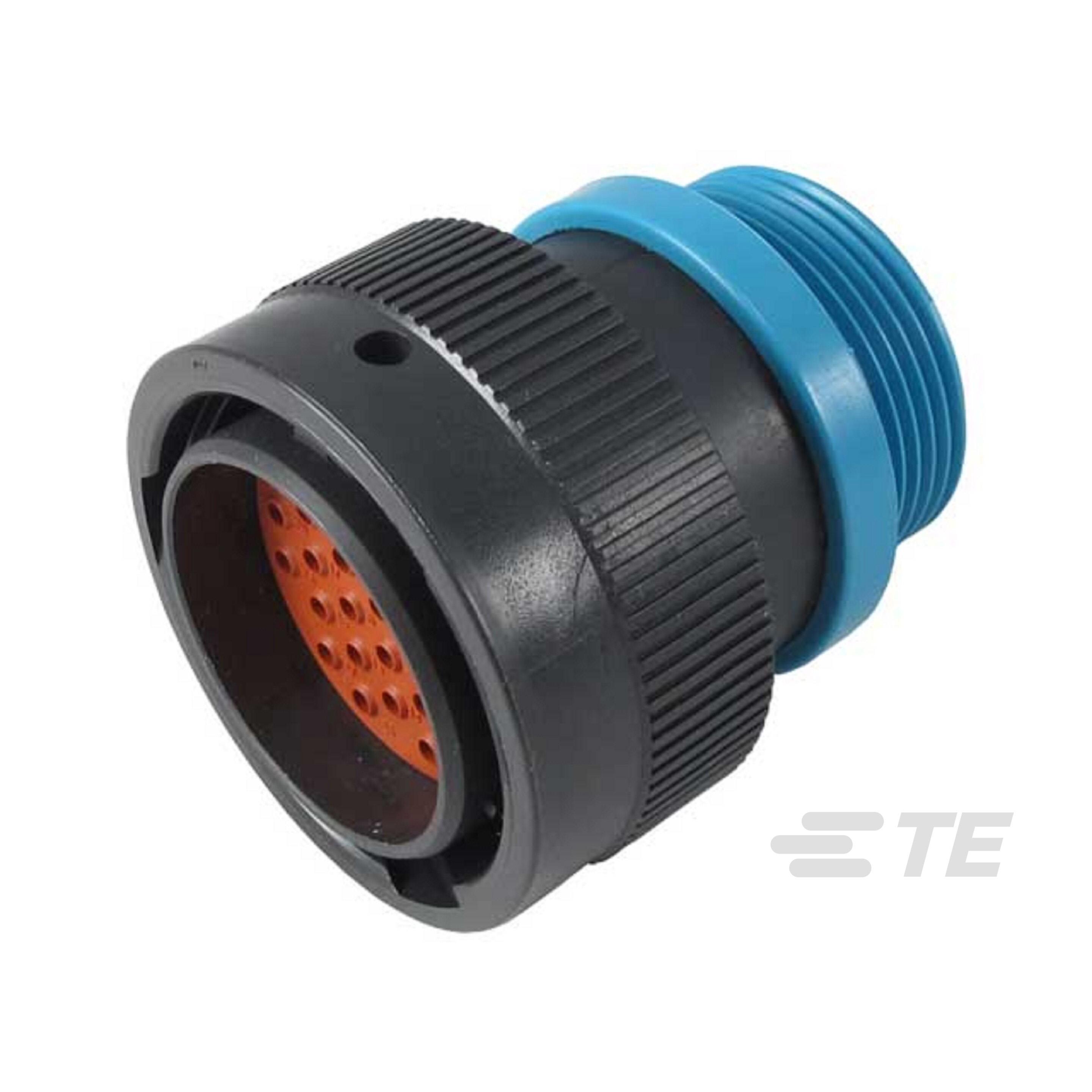

HDP26-24-31PE-L015

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 标准圆形连接器插头, HDP20系列, 31芯, 隔板安装, 压接, IP67
供应商型号: U-HDP26-24-31PE-L015
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-24-31PE-L015

HDP26-24-31PE-L015概述

    DEUTSCH HDP26-24-31PE-L015 Housing for Male Terminals: 产品技术手册

    产品简介


    DEUTSCH HDP26-24-31PE-L015 是一款专为汽车连接器设计的密封式接线端子外壳。它适用于电源传输的电线与面板连接,支持多达31个位置,具有优异的密封性能。该产品广泛应用于汽车、工业自动化、以及需要高可靠性的电力系统中。

    技术参数


    - 型号:HDP26-24-31PE-L015
    - 连接器类型:接线端子外壳
    - 位置数:31
    - 尺寸:高度 55.4 mm,宽度 43.2 mm,长度 43.2 mm
    - 接触类型:公型端子
    - 端子大小:1.6 mm(0.063 英寸)
    - 额定电流:最大13 A
    - 工作电压:250 VAC
    - 工作温度范围:-55°C 至 125°C(-67°F 至 257°F)
    - 接口角度:180°
    - 密封等级:IP67
    - 材料:PA 66 GF
    - 绝缘直径范围:1.4 mm 至 3.8 mm
    - 包装数量:40个
    - 颜色:黑色
    - 认证标准:UL 94V-0,RoHS 和 ELV 指令合规

    产品特点和优势


    - 密封性能:高密封等级(IP67),适用于恶劣环境下的长期稳定运行。
    - 机械坚固:采用增强型PA 66 GF材料制成,具备出色的抗冲击和耐温能力。
    - 广泛的应用兼容性:可用于多种连接器系统,包括电线到面板的连接。
    - 高性能:支持高达250 VAC的工作电压,适用于各种功率要求的应用场合。

    应用案例和使用建议


    - 汽车行业:用于车身控制模块、动力总成系统等关键部件的连接。
    - 工业自动化:适用于需要高可靠性连接的工业设备中。
    - 建议使用场景:
    - 在安装过程中确保所有密封部件正确安装以防止灰尘和湿气进入。
    - 使用专用工具进行安装和拆卸,避免损坏连接器内部结构。
    - 在高振动环境中使用时,考虑增加额外的固定措施。

    兼容性和支持


    - 兼容性:与TE的其他接线端子配件兼容,如DEUTSCH HDP20背壳、密封塞、盖帽等。
    - 支持服务:如需技术支持,可拨打免费电话 +1 800 522 6752。

    常见问题与解决方案


    - 问题1:如何确保正确的安装?
    - 解决方案:参考安装指南并使用专用工具确保密封和紧固件安装到位。

    - 问题2:安装过程中发现外壳损坏怎么办?
    - 解决方案:联系技术支持或购买新的外壳替换损坏的部分。

    总结和推荐


    DEUTSCH HDP26-24-31PE-L015 展现出了卓越的密封性能和稳定性,是用于电源传输的理想选择。其广泛的适用性和优良的电气特性使其成为众多行业用户的首选。无论是汽车还是工业应用,这款接线端子外壳都能提供可靠的连接保障。因此,我们强烈推荐此产品给需要高可靠性和强密封性能的应用场合。

HDP26-24-31PE-L015参数

参数
排数 -
间距 -
针脚数 -
安装方式 导线安装
包装方式 盒装

HDP26-24-31PE-L015厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-24-31PE-L015数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-24-31PE-L015 HDP26-24-31PE-L015数据手册

HDP26-24-31PE-L015封装设计

查看详情并下载
Symbol
Footprint
3D Model
