4-640440-9

厂牌: TE CONNECTIVITY

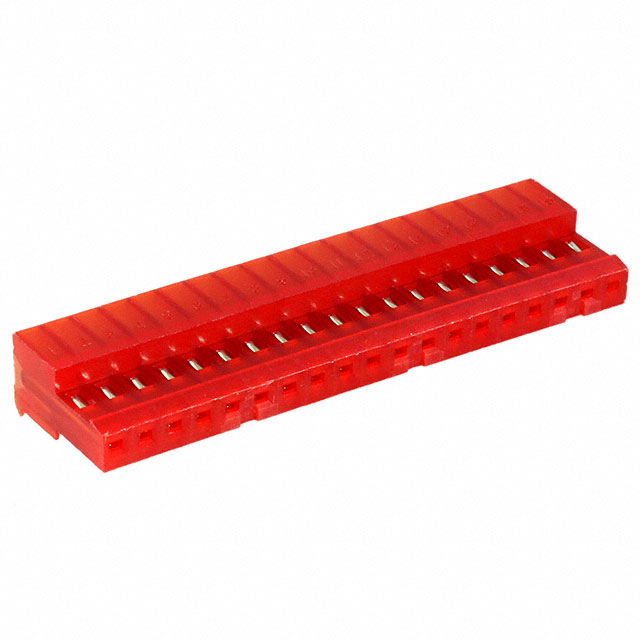

产品描述: Nylon Tin Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, No Mating Alignment, MTA 100
供应商型号: N-4-640440-9
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 4-640440-9

4-640440-9概述


    产品简介


    产品名称:MTA 100 连接器组件(接插件)
    产品类型:标准矩形连接器
    主要功能:
    - 用于线对板连接
    - 使用绝缘位移(IDC)端接方式
    - 具备接线柱锁定机制,确保稳定连接
    - 可承受高达5安培的电流
    应用领域:
    - 适用于需要可靠、快速连接的应用场合,如工业自动化、通信设备、仪器仪表等

    技术参数


    - 电气特性:
    - 额定电压:250VAC
    - 最大接触电流:5A
    - 接触材料:镀锡接触区,镍底层
    - 端接方法:绝缘位移(IDC)
    - 机械特性:
    - 连接器材质:尼龙
    - 色彩:红色
    - 中心线间距(Pitch):2.54mm
    - 接触器数量:19个
    - 连接器高度:13.21mm
    - 宽度:6.99mm
    - 长度:48.26mm
    - 操作条件:
    - 工作温度范围:-55°C至105°C
    - 合规性:
    - CSA认证:LR 7189
    - UL认证:Recognized
    - 符合RoHS、REACH和ELV指令

    产品特点和优势


    - 高性能的接线柱锁定机制: 确保连接器在应用过程中不会松动,提供可靠的连接稳定性。
    - 高效连接: IDC端接方式可以实现快速、可靠的线缆连接。
    - 适应性强: 适用于各种类型的电缆,包括多股导线,提高了灵活性。
    - 广泛的适用性: 满足不同的工程设计需求,适合多种应用场合。

    应用案例和使用建议


    - 工业自动化: 在机器人的电路连接中使用,确保稳定的信号传输和电源供应。
    - 通信设备: 用于基站设备的线缆连接,保障信号的高可靠性。
    - 建议:
    - 使用前检查连接器和线缆的质量,确保端接过程无误。
    - 在连接和拆卸过程中要小心,避免损坏接触区。

    兼容性和支持


    - 兼容性: 与TE系列MTA 100兼容的其他连接器组件包括:
    - TE Part #58246-2: MTA 100 带生产型插头
    - TE Part #58246-3: MTA 100 带RBBN电缆插头
    - TE Part #1-640456-9: 19P MTA100 HDR ASSY F/L SQ STR
    - 技术支持:
    - 如需帮助,可拨打技术支持电话 +1 800 522 6752

    常见问题与解决方案


    - Q:如何检查连接器是否安装正确?
    - A: 检查连接器是否完全插入并固定在插座内。确保接触区域紧密贴合,通过轻微拉动线缆测试其稳固性。
    - Q:连接器能承受的最大温度是多少?
    - A: 连接器的工作温度范围为-55°C到105°C,超出此范围可能导致性能下降或损坏。

    总结和推荐


    MTA 100 连接器组件(接插件) 是一款高性能的标准矩形连接器,具备出色的电气特性和机械稳定性。它特别适合于需要可靠连接的工业自动化和通信设备中。产品具备广泛的兼容性,且具有良好的市场竞争力。综上所述,强烈推荐使用这款连接器组件,以满足您的高可靠性要求。
    如果您有任何疑问或需要进一步的技术支持,请随时联系制造商的客户服务部门。

4-640440-9参数

参数
间距 2.54mm
触头镀层厚度 2.03μm
触头镀层
电缆端接 IDC
类型 Locking Ramp,Receptacle
线规 22 AWG
针脚数 19pin
排数 1
颜色 红色
长*宽*高 48.26mm(长度)*13.21mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

4-640440-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4-640440-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 4-640440-9 4-640440-9数据手册

4-640440-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 2.0352 ¥ 17.2992
150+ $ 1.9467 ¥ 16.547
300+ $ 1.887 ¥ 16.0395
550+ $ 1.8564 ¥ 15.7794
库存: 1905
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 951.45
