770854-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 压接端子, AMPSEAL系列, 母座
供应商型号: 18E8-770854-1
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 770854-1

770854-1概述


    产品简介

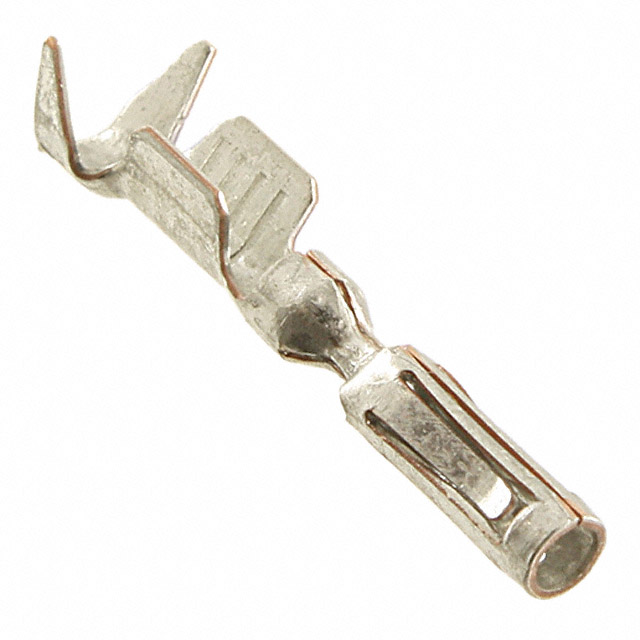

    本产品是一款适用于汽车应用的AMPSEAL插座型端子,型号为770854-1。该端子具有高效、可靠的电气连接特性,设计用于20至16 AWG(0.517至1.31平方毫米)的电线尺寸。其主要功能是通过可靠的插接方式确保稳定的电流传导。适用于各种汽车电器系统,如发动机控制单元、车身控制系统等。

    技术参数


    - 电线尺寸范围:20 - 16 AWG(0.517 - 1.31 mm²)
    - 接触直径:1.3 mm
    - 电流传输能力:0 - 24 A(低功率)
    - 密封类型:非密封(Unsealed)
    - 终端材料:锡(Sn)镀层
    - 操作温度范围:-40°C至105°C(-40°F至221°F)
    - 绝缘直径范围:1.7 - 2.7 mm(0.067 - 0.106 in)
    - 最大绝缘直径:2.7 mm(0.106 in)
    - 包装数量:1000个

    产品特点和优势


    这款AMPSEAL端子具备如下显著特点:
    1. 高可靠性:采用锡(Sn)镀层,确保长期使用过程中的可靠性和稳定性。
    2. 广泛的适用性:能够适配20至16 AWG范围内的多种电线,满足不同应用场景的需求。
    3. 优良的电流传输性能:最高可承受24 A的电流,适用于多种汽车电气系统。
    4. 易于安装:通过压接方法将端子安装到电线和电缆上,简化了装配过程。

    应用案例和使用建议


    该端子广泛应用于各类汽车电子系统中,例如发动机控制单元、车身控制系统等。以下是一些具体的应用场景及建议:
    1. 发动机控制单元:由于需要高频次的电流传导和高稳定性,建议在安装时选择合适的绝缘套件,以防止短路风险。
    2. 车身控制系统:在装配过程中需确保端子压接到位,以保证良好的电气接触性能。
    3. 建议使用:在装配时请确保电线直径符合标准,以免影响连接效果。同时,建议在高温环境下定期检查端子的连接状态,确保稳定可靠。

    兼容性和支持


    - 兼容性:该端子与AMPSEAL插座、AMPSEAL端子及其他相关组件高度兼容,能够轻松集成到现有的汽车电气系统中。
    - 支持服务:制造商提供全面的技术支持服务,对于产品有任何疑问,可拨打+1 800 522 6752进行咨询。

    常见问题与解决方案


    - 问题1:如何确定端子是否已正确安装?
    - 解决方案:在压接后进行电气测试,确保电流可以顺利通过端子。此外,可通过目视检查确认端子与电线紧密贴合。

    - 问题2:如何处理端子腐蚀问题?
    - 解决方案:首先清洁端子表面,去除任何污垢或氧化物。然后涂覆一层防锈剂,以增强端子的耐腐蚀性能。

    总结和推荐


    综上所述,770854-1型AMPSEAL端子以其高可靠性、优异的电气性能和广泛的适用性,在汽车电子系统中展现出卓越的性能。它不仅适合各类汽车零部件的连接需求,还能有效提升整个系统的稳定性和可靠性。因此,强烈推荐在汽车电气系统的组装和维修中使用该产品。如果对产品有任何疑问,欢迎随时联系制造商获取详细技术支持。

770854-1参数

参数
触头镀层
触头端接 压接
触头镀层厚度 -
类型 Connector Rectangular
线规 16-20 AWG
长*宽*高 19.3mm(长度)*4.4mm(高度)
安装方式 压入式
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装,袋装

770854-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

770854-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 770854-1 770854-1数据手册
