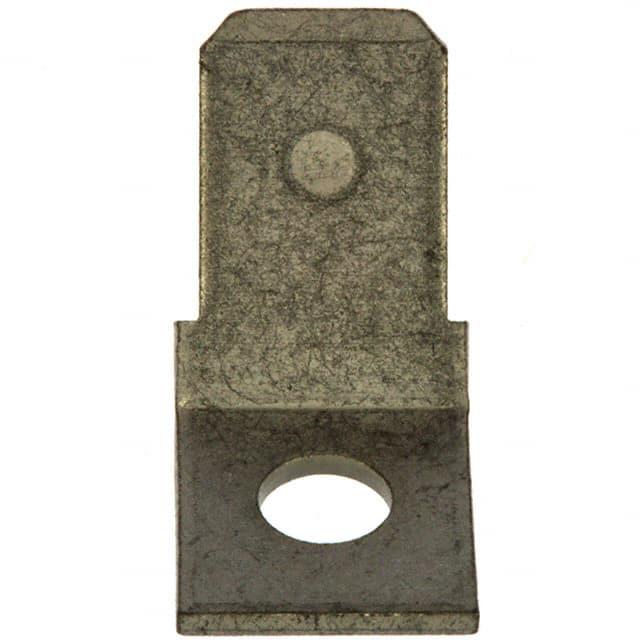

42822-2

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB插片端子 裸扁形端子, FASTON .250系列, 公插, 6.35 x 0.81mm接片
供应商型号: 10B-4520907-16
供应商: 国内现货
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 42822-2

42822-2概述

    电子元器件技术手册:42822-2型号快接端子

    1. 产品简介


    42822-2型号快接端子属于FASTON 250系列,是一款适用于印刷电路板(PCB)的终端连接器。该端子主要用于电路的可靠连接,适用于广泛的应用领域,如家电、通信设备和工业自动化系统。

    2. 技术参数


    - 尺寸与重量
    - 端子材料厚度:0.78 mm [0.031 in]
    - 孔径直径:3.68 mm [0.145 in]
    - 插针直径:3.3 mm [0.13 in]
    - 插针宽度:6.35 mm [0.25 in]
    - 电学特性
    - 终端类型:通过孔固定型
    - 插入力:低
    - 接触区域镀层材料厚度:1.01 µm [40 µin]
    - 操作条件
    - 工作温度范围:-30°C 到 110°C [-22°F 到 230°F]
    - 包装
    - 包装数量:1000
    - 包装方法:袋装
    - 合规性
    - 符合欧盟RoHS 2011/65/EU指令
    - 符合中国RoHS 2016年令第32号
    - 符合REACH规定
    - 低卤素含量

    3. 产品特点和优势


    42822-2型号快接端子具备以下显著特点:
    - 高可靠性:低插入力设计确保安装简便且连接稳定。
    - 宽温度适应性:能够在极端温度下保持稳定性能。
    - 环保材料:符合RoHS和REACH要求,确保无害化生产和使用。

    4. 应用案例和使用建议


    这款端子在多种场合都有应用,例如:
    - 家用电器控制板的连接
    - 通信设备中的信号传输
    - 工业自动化系统的布线
    使用建议:
    - 在高温环境下使用时,应进行额外的热稳定性测试。
    - 建议选择合适的工具进行插拔操作,以避免损坏端子。

    5. 兼容性和支持


    42822-2型号端子可以与其他标准兼容的FASTON系列端子配合使用,保证广泛的兼容性。制造商提供技术支持热线+1 800 522 6752,以便用户在使用过程中获得及时帮助。

    6. 常见问题与解决方案


    - 问题1:无法正确插入端子。
    - 解决办法:检查孔径直径是否合适,确保没有异物堵塞孔洞。

    - 问题2:接触不良。
    - 解决办法:重新清洁和打磨接触面,确保良好的电接触。

    7. 总结和推荐


    42822-2型号快接端子凭借其高可靠性、宽温度适应性和环保特性,在市场上具有很强的竞争力。它非常适合用于需要频繁插拔和恶劣环境下的应用。强烈推荐使用此款端子以提高电路系统的整体性能和可靠性。

42822-2参数

参数
长*宽*高 7.49mm(宽度)
安装方式 底座安装,板安装
零件状态 在售
包装方式 散装

42822-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

42822-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 42822-2 42822-2数据手册

42822-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
