52422-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 长弹簧叉形舌片端子
供应商型号: JY-52422-1
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 52422-1

52422-1概述


    产品简介

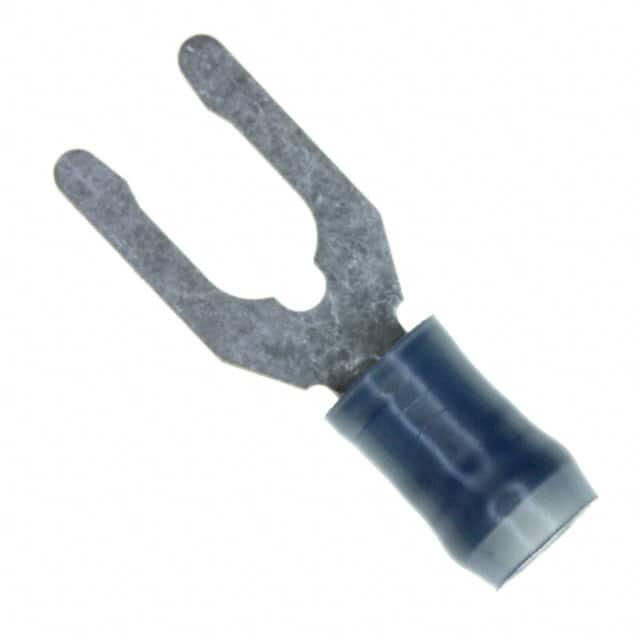

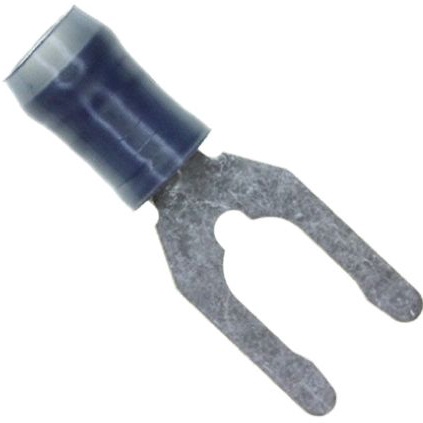

    这款电子元器件是弹簧叉形端子(Spring Spade Terminal),型号为52422-1,主要用于连接16至14 AWG规格的电线。该终端适用于直径为#10的安装螺栓,并具有封闭式桶形设计。它采用直式结构和锡镀层,部分绝缘。此终端属于PIDG系列,广泛应用于工业控制、电力系统和其他需要可靠连接的应用领域。

    技术参数


    | 参数 | 描述 |

    | 钉栓尺寸 | #10 |
    | 导线规格 | 16 - 14 AWG |
    | 螺钉直径 | 4.82 mm (.19 in) |
    | 绝缘支持 | 部分绝缘 |
    | 端子长度 | 25.5 mm (1.005 in) |
    | 绝缘兼容直径范围 | 2.67 - 3.81 mm (.105 - .15 in) |
    | 工作温度范围 | 105 °C (221 °F) |
    | 电压等级 | 300 V |

    产品特点和优势


    1. 弹簧设计:独特的弹簧叉形设计确保了可靠的电气连接,即使在振动环境下也能保持稳定。
    2. 密封性:部分绝缘设计增加了安全性,避免因短路引起的故障。
    3. 高可靠性:封闭式桶形设计和直式结构保证了出色的机械性能和电气性能。
    4. 广泛应用:适用于多种工业应用场景,如电力系统、工业控制设备等。

    应用案例和使用建议


    应用案例
    此款弹簧叉形端子广泛用于工业控制系统、配电盘以及电池管理系统等领域。例如,在一个电力系统的应用中,该终端可以用于连接电源电缆,确保系统运行稳定可靠。
    使用建议
    1. 选择合适的导线:确保所选导线的规格(16 - 14 AWG)符合应用需求。
    2. 正确压接:严格按照制造商提供的操作说明进行压接,以确保最佳的连接效果。
    3. 定期检查:由于长时间运行可能导致连接松动,建议定期检查连接点以确保安全性和稳定性。

    兼容性和支持


    该终端与其他标准的PIDG系列产品兼容,如配套的剪切工具和成套组装件。此外,制造商提供全面的技术支持和售后维护服务,可以通过电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 重新压接端子,确保压接到位。 |
    | 接触不良 | 检查导线插入深度,确保完全接触。 |
    | 温度过高 | 确保终端和导线之间的连接紧密,避免过热。 |

    总结和推荐


    总的来说,这款弹簧叉形端子以其优良的设计和广泛的适用性,在工业控制和电力系统中表现出色。它能够提供稳定的电气连接,且具有良好的抗振性和可靠性。基于以上特点,强烈推荐在相关应用中使用该产品。如果您有任何疑问或需要进一步的帮助,请随时联系技术支持。

52422-1参数

参数
长*宽*高 25.52mm*8.71mm*8.71mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

52422-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

52422-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 52422-1 52422-1数据手册

52422-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
