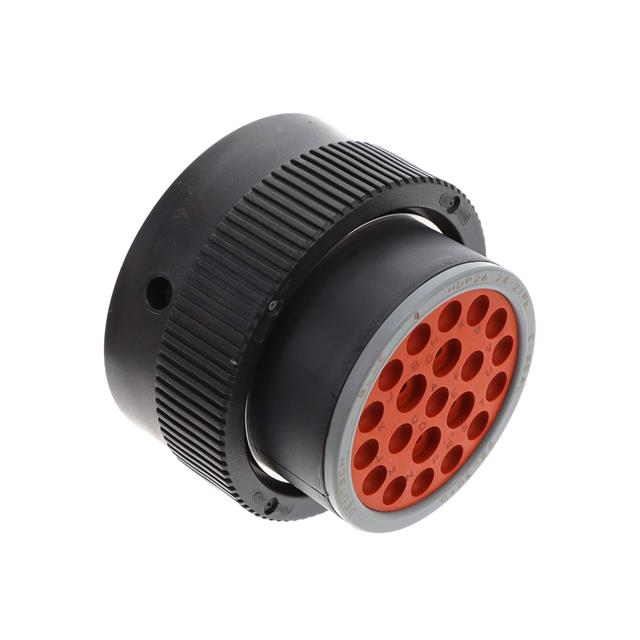

HDP26-24-21PE

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: 德驰 HDP20 护套是圆形热塑性连接器,提供 2-47 多种位数排列选择。HDP20 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HDP26-24-21PE
供应商: Master
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HDP26-24-21PE

HDP26-24-21PE概述


    产品简介


    HDP26-24-21PE 是一款专为汽车和工业应用设计的高性能电线与面板连接器适配器,采用混合型结构。它支持21个位置的线缆与面板连接,具备密封性能,外壳材质为黑色,主要用于高压电力传输系统。HDP26-24-21PE 可承受的工作温度范围宽广,从-55°C至125°C(-67°F至257°F),适用于极端环境条件下的可靠运行。产品广泛应用于汽车行业,特别是在新能源汽车电池管理系统和车载充电模块中。

    技术参数


    - 产品型号: HDP26-24-21PE
    - 连接方式: 线缆到面板 (Wire-to-Panel)
    - 位置数: 21
    - 连接器类型: 插针适配器 (Housing for Male Terminals)
    - 额定电压: 250 VAC
    - 最大接触电流: 13A(尺寸12);25A(尺寸16)
    - 接触直径: 1.6 mm 和 2.4 mm
    - 耐温范围: -55°C 至 125°C
    - 防护等级: IP67
    - 阻燃等级: UL 94V-0
    - 电缆出口角度: 180°
    - 接头高度: 38.6 mm
    - 接头宽度: 49.5 mm
    - 接头长度: 49.5 mm
    - 材料: PA 66 GF
    - 适用绝缘直径范围: 1.4–3.8 mm 和 3.6–5.2 mm
    - 锁定机制: 接触保持器锁定

    产品特点和优势


    1. 混合型结构:支持多种线缆尺寸(尺寸12和尺寸16),具有出色的灵活性和多功能性。
    2. 密封性能:通过密封设计实现IP67防护等级,适合潮湿及多尘环境。
    3. 宽温适应性:能够在极端气候条件下稳定运行,确保系统的可靠性。
    4. 耐用材料:PA 66 GF 材料提供优异的机械强度和抗老化能力。
    5. 兼容性强:支持多种插针及密封组件,便于定制化配置以满足特定需求。

    应用案例和使用建议


    应用案例:
    HDP26-24-21PE 常用于新能源汽车电池管理系统(BMS)、车载充电器、电机控制器等关键部件。此外,在工业领域,它也适用于需要高压大电流传输的应用场景,如风力发电系统和铁路信号设备。
    使用建议:
    - 在选择插针时,需根据具体电流负载需求选用合适尺寸(12或16号)。
    - 安装前检查密封件是否完整,并确保连接器与电缆绝缘层匹配。
    - 若长期暴露于恶劣环境中,建议定期进行密封性能检查以避免失效风险。

    兼容性和支持


    HDP26-24-21PE 具有良好的兼容性,可与多种 DEUTSCH 系列产品配套使用,例如插针、密封套件和保护帽等。TE Connectivity 提供全面的技术支持服务,用户可通过电话(+1 800 522 6752)获取帮助。此外,官网提供了丰富的文档资源,包括产品图纸、CAD文件和数据表,方便用户快速了解并部署相关解决方案。

    常见问题与解决方案


    1. 问题: 密封性能下降。
    - 解决方案: 检查密封圈是否正确安装,必要时更换新的密封圈。
    2. 问题: 插针安装困难。
    - 解决方案: 确保插入工具正确对齐,施加均匀压力逐步推进。
    3. 问题: 连接器无法完全锁死。
    - 解决方案: 检查接触保持器是否正确就位,并确认插针已完全插入到位。

    总结和推荐


    HDP26-24-21PE 是一款功能强大且可靠的电线与面板连接器适配器,其优异的密封性能、宽温适应性和高电流承载能力使其成为严苛环境下理想的选择。特别是对于需要高频次插拔和稳定电气连接的应用场景,该产品表现出色。综合来看,我们强烈推荐 HDP26-24-21PE 作为高性能连接解决方案之一。如果您正在寻找能够兼顾可靠性与经济性的连接器产品,此款适配器无疑是一个明智的选择。

HDP26-24-21PE参数

参数
排数 -
针脚数 21
间距 -
长*宽*高 38.63mm(长度)*49.53mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

HDP26-24-21PE厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HDP26-24-21PE数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HDP26-24-21PE HDP26-24-21PE数据手册

HDP26-24-21PE封装设计

查看详情并下载
Symbol
Footprint
3D Model
