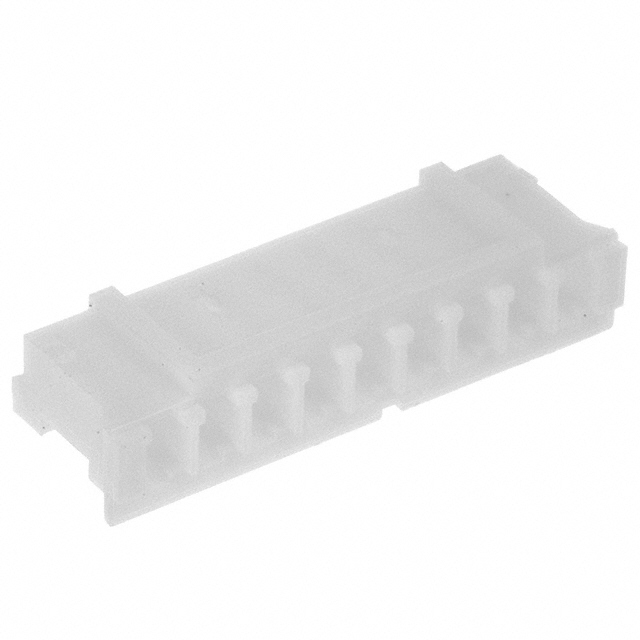

440129-9

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: High Performance Interconnect 2.0mm Housings are the female receptacle connector of the 2.0mm High Performance Interconnect product family. They are available in single row with 2 to 16 positions and dual row with 6 to 32 positions, and mate with a male header. High Performance Interconnects can be used across several industries including Business & Retail Equipment, Industrial, Consumer Devices and Medical. Common applications for High Performance Interconnects are copiers, printers, appliances, industrial controls, laptops, game consoles and medical monitors.
供应商型号: 440129-9
供应商: 云汉优选
标准整包数: 100
TE CONNECTIVITY 矩形连接器 - 外壳 440129-9

440129-9概述

    # 电子元器件产品技术手册

    产品简介


    本产品为AMP HPI系列2.0毫米插头插座连接器,是一款适用于线到板连接的应用部件。它具有9个定位点,中心线间距为2毫米(0.079英寸),并提供自然色外观。产品采用卡压端接方式,适用于电源与信号传输,具有良好的机械附件和耐久性。

    技术参数


    - 中心线间距: 2毫米(0.079英寸)
    - 定位点数: 9个
    - 连接系统: 线到板连接器
    - 额定电压: 250伏交流电
    - 最大击穿电压: 1000伏交流电
    - 绝缘电阻: 1000兆欧
    - 接触电流: 最大3安培
    - 兼容导线直径范围: 0.9 – 1.5毫米(0.035 – 0.059英寸)
    - 导线横截面积范围: 0.05 – 0.22平方毫米
    - 操作温度范围: -25°C至85°C(-13°F至185°F)

    产品特点和优势


    1. 9个定位点:支持高密度布线,适用于复杂电路设计。
    2. UL 94V-0阻燃等级:提高安全性,确保在极端条件下仍能保持性能。
    3. 机械附件和耐久性:通过卡压方式固定,提供牢固可靠的连接。
    4. 高绝缘电阻:保证电气隔离,减少漏电流的风险。
    5. 广泛的操作温度范围:适应不同的工作环境,增强可靠性。

    应用案例和使用建议


    应用案例
    该连接器被广泛应用于工业控制、汽车电子、通信设备等领域。例如,在工业控制系统中,用于连接电源模块和信号模块;在汽车电子设备中,用于车身电子控制单元和传感器之间的信号传输。
    使用建议
    1. 选择合适的导线尺寸:根据导线的横截面积范围选择合适的导线,以确保良好的接触性能。
    2. 保持温度稳定:工作温度应在规定的范围内,避免过高的温度导致性能下降。
    3. 正确安装:使用配套工具进行卡压端接,确保接触可靠。

    兼容性和支持


    该产品可与TE的其他连接器和相关组件兼容,例如TE Part #1586344-1和TE Part #440129-4。此外,制造商提供全面的技术支持,如热线电话+1 800 522 6752,以及在TE官方网站上的文档下载服务。

    常见问题与解决方案


    问题1:连接不稳定
    解决方案:检查导线尺寸是否符合要求,重新进行卡压端接,并确保接触面清洁。
    问题2:接触电阻高
    解决方案:确认导线和接触点之间没有氧化或腐蚀现象,使用合适的清洁剂清理。
    问题3:温度过高
    解决方案:确认操作环境温度在规定范围内,如有必要,增加散热措施。

    总结和推荐


    这款AMP HPI 2.0毫米插头插座连接器以其高可靠性、广泛的适用性和优良的电气性能,在多种应用场景中表现出色。特别是在高密度布线和复杂电路设计中,能够提供稳定的电源和信号传输。强烈推荐给需要高性能连接器的用户,尤其是在工业控制、汽车电子和通信设备等领域。
    技术支持
    如需进一步支持和技术咨询,请联系我们的客服热线:+1 800 522 6752。更多详细资料请访问TE网站。

440129-9参数

参数
触头类型 Female Socket
紧固类型 -
排数 1
触头端接 压接
针脚数 9pin
类型 Receptacle
颜色 自然色
长*宽*高 19.8mm(长度)*4.5mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

440129-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

440129-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 440129-9 440129-9数据手册

440129-9封装设计

查看详情并下载
Symbol
Footprint
3D Model
