2350514-5

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 3.5mm间距5p插拔式接线端子 插座头, 300 V 交流, 焊接, 绿色
供应商型号: A145381-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 2350514-5

2350514-5概述


    产品简介

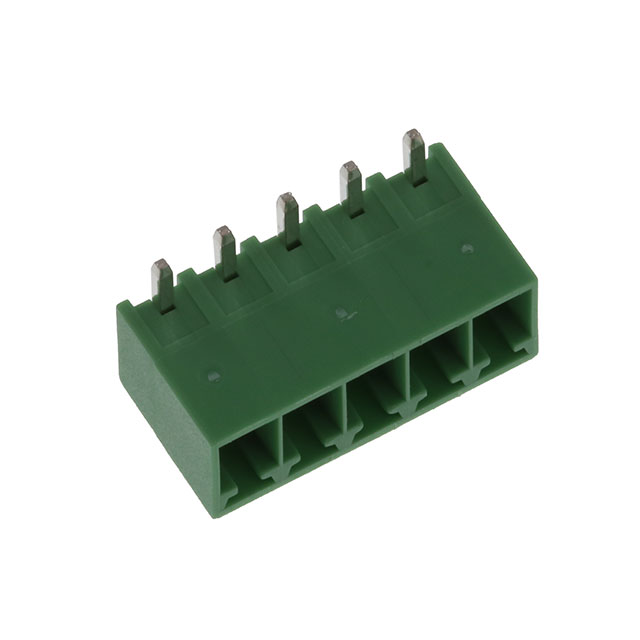

    产品类型:此产品为线对板(Wire-to-Board)连接器,型号为2350514-5,属于端子块(Terminal Blocks)系列,专为印刷电路板(PCB)设计。它的主要功能是实现电线与电路板之间的稳定连接,适用于多种电子设备的组装与连接。
    主要功能:该连接器采用5个位置的设计,中心线间距为3.5毫米,可承受最高300伏交流电压。它的主要特点是全遮蔽式(Fully Shrouded)设计,确保接插过程中接触的安全性。
    应用领域:此类连接器广泛应用于电源及信号电路中,适合于各类工业自动化设备、消费电子、通信设备及家用电器等领域。

    技术参数


    - 额定电压:300 VAC
    - 中心线间距(Pitch):3.5 mm(0.137 in)
    - 位置数量:5个
    - 连接方式:线对板(Wire-to-Board)
    - 安装方式:通过孔焊接(Through Hole - Solder)
    - 电流承载能力:最大10安培
    - 温度范围:-40°C至105°C(-40°F至221°F)
    - 材质:
    - 连接接触部分:镀锡(Tin)基座材料为黄铜(Brass)
    - 塑料外壳:PA 66
    - 包装方式:盒装

    产品特点和优势


    全遮蔽设计:确保接插过程中的安全性和可靠性,避免短路和其他电气故障。

    高电流承载能力:可承载最高10安培的电流,适用于需要较大电流的工业应用。

    宽温度范围:能够在极端环境下正常工作,-40°C至105°C的温度范围使得它在各种气候条件下都表现优异。

    环保认证:符合欧盟RoHS、ELV和REACH标准,确保产品无卤素且不含限制物质,对环境友好。

    应用案例和使用建议


    应用场景:在工业自动化控制系统、家用电器、通信设备等场景下,该连接器能够实现电源与信号电路的稳定连接。例如,在工业机器人控制柜内,此类连接器能够有效连接主控板与传感器模块。
    使用建议:为了确保最佳性能和延长使用寿命,建议严格按照手册中的指示进行安装和维护。此外,在布线时要注意线路走向和连接点的距离,以减少电磁干扰。

    兼容性和支持


    兼容性:该连接器可以与多种其他电子元器件和设备配合使用,例如TE Connectiviey提供的2350514-4型号连接器(4个位置)。详细兼容信息请参考厂商的产品目录。
    技术支持:TE Connectivity提供了详尽的技术支持服务。如果您在使用过程中遇到任何问题,可拨打免费电话+1 800 522 6752获取帮助。

    常见问题与解决方案


    1. 问题:连接器无法正确安装。
    - 解决方法:检查安装方向是否正确,确认安装孔位没有被异物堵塞。必要时可参考产品安装图示进行核对。
    2. 问题:连接器频繁松动。
    - 解决方法:检查固定螺丝是否拧紧到位,必要时可以增加防松措施如防松垫圈。
    3. 问题:电流不稳定。
    - 解决方法:检查导线连接是否牢固,确保焊接质量良好。如有需要,可重新焊接连接点。

    总结和推荐


    产品评价:2350514-5端子块连接器是一款高性能的线对板连接器,具有出色的安全性、稳定性及兼容性,适用于各种工业及消费电子应用场景。其全遮蔽设计和宽温度范围使其成为市场上极具竞争力的产品。
    推荐理由:鉴于其卓越的电气性能、广泛的应用场景及良好的用户反馈,我们强烈推荐该产品给需要高质量连接器解决方案的客户。无论是用于工业自动化还是家庭设备,这款连接器都能提供可靠稳定的连接性能。

2350514-5参数

参数
长*宽*高 18.1mm(长度)*9.2mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

2350514-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2350514-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 2350514-5 2350514-5数据手册

2350514-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
