4515-DS5A004DP

产品分类: 压力传感器
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity Pressure Sensor, 差分压力传感器, 最大过载300psi
供应商型号: 3929837
供应商: 海外现货
标准整包数: 1

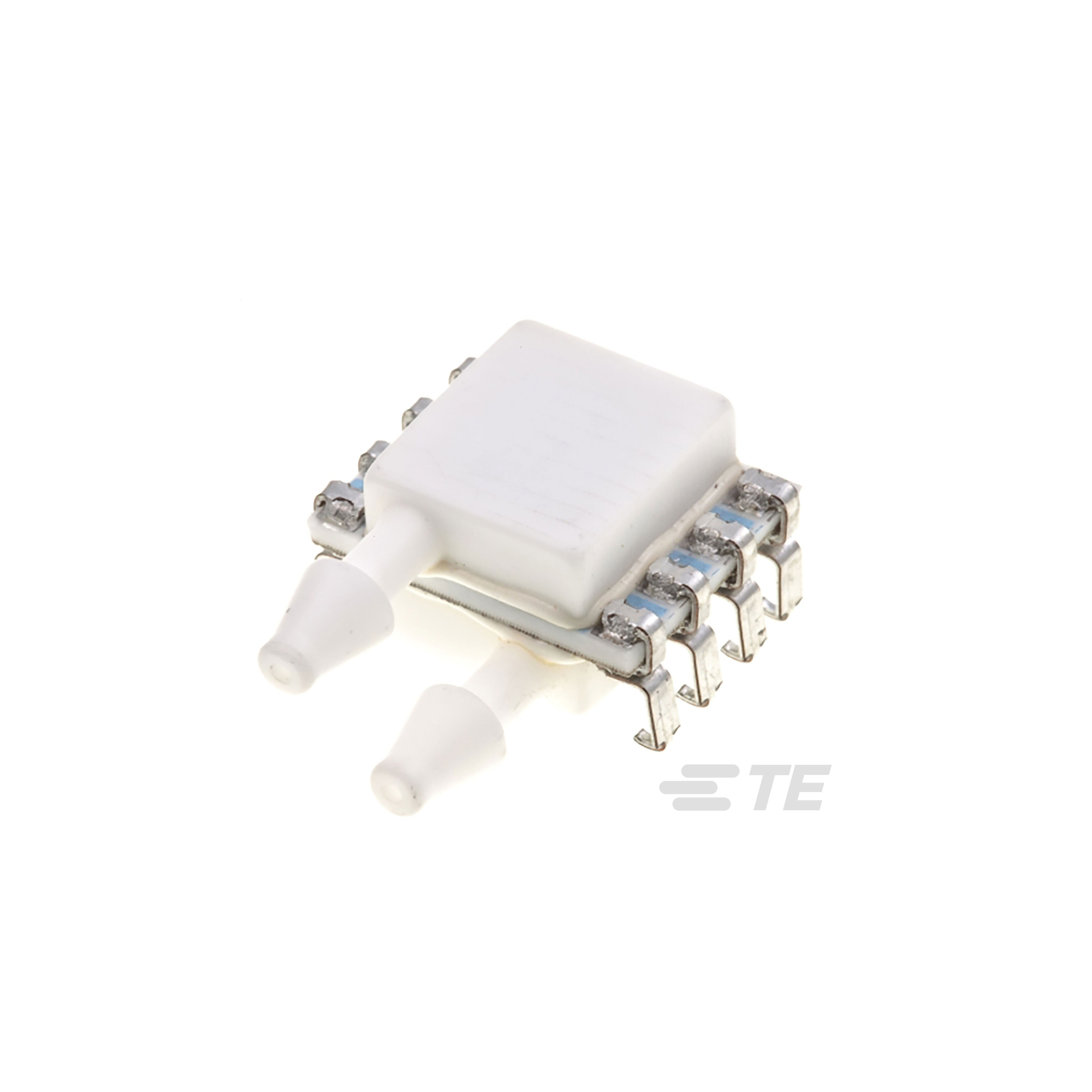

TE CONNECTIVITY 压力传感器 4515-DS5A004DP

4515-DS5A004DP概述

    MS4515 压力传感器:一款高性能的小型陶瓷压力传感器

    1. 产品简介


    MS4515 是一款由TE Connectivity生产的高性能压力传感器,适用于多种工业应用。它具有小巧轻便的特点,采用最新的CMOS传感技术,可以实现低功耗、高精度的压力测量。MS4515 的主要类型包括差分压力传感器和表压传感器,主要应用于医疗仪器、消防系统、环境控制系统等领域。

    2. 技术参数


    以下是 MS4515 的关键技术参数:
    - 压力范围:从 2 到 30 英寸水柱(inches H2O)。
    - 供电电压:3.3 VDC 或 5.0 VDC。
    - 输出:放大比例模拟信号,范围为 0.250 至 4.75 V。
    - 精度:全量程误差带(TEB)小于 1.0%。
    - 工作温度范围:-10°C 到 +85°C。
    - 响应时间:1 毫秒。
    - 连接方式:PCB 贴装,带有 1/8 英寸卡套式压力端口。
    - 封装形式:单侧端口、双侧端口、顶置端口和歧管安装等多种配置。
    - 最大过压保护:300 psi(磅/平方英寸)。

    3. 产品特点和优势


    - 小型化设计:采用陶瓷基底,体积小,适合空间有限的应用场合。
    - 高性能:内置的CMOS传感器电路保证了高精度和稳定性,总误差带小于1.0%。
    - 多功能接口:支持差分和表压两种模式,可满足不同应用场景的需求。
    - 宽工作范围:-10°C 到 +85°C 的工作温度范围使得它可以在各种环境条件下稳定工作。

    4. 应用案例和使用建议


    - 医疗仪器:适用于呼吸机、血压计等设备的压力监测。
    - 环境控制系统:用于空调、通风系统中的气流控制。
    - 消防系统:用于气体泄漏检测和压力监控。
    使用建议:
    - 在使用时,确保传感器的连接和布线正确无误。
    - 确保传感器处于合适的温度范围内运行,避免超出温度极限。
    - 在安装过程中,注意选用合适大小的管材以确保密封性和准确性。

    5. 兼容性和支持


    - 兼容性:该传感器可与其他常见的电子元件和系统无缝集成,支持各种主流开发板和控制器。
    - 技术支持:TE Connectivity提供详尽的技术文档和支持服务,用户可以通过官网获取更多信息和技术支持。

    6. 常见问题与解决方案


    - Q: 传感器输出异常,如何处理?
    - A: 检查传感器供电电压是否符合要求(3.3V 或 5.0V),确认外围电路是否正确连接。如果问题仍然存在,请联系技术支持团队。
    - Q: 如何提高传感器的使用寿命?
    - A: 避免长时间处于极端温度条件下运行,定期进行清洁和维护。保持传感器的干燥和洁净状态是延长其使用寿命的关键。

    7. 总结和推荐


    MS4515 压力传感器以其高性能、小巧轻便的设计,非常适合于各类工业和医疗领域的应用。其广泛的兼容性和优质的客户服务进一步提升了其市场竞争力。综合考虑其优点,强烈推荐在需要高精度压力测量的应用场景中使用此款传感器。

4515-DS5A004DP参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.7V
精度 ±0.25%
输出类型 -
压力类型 差分
最大工作压力 1Kpa
工作压力范围 -
长*宽*高 12.5mm(长度)*9.9mm(宽度)
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 散装

4515-DS5A004DP厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

4515-DS5A004DP数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 压力传感器 TE CONNECTIVITY 4515-DS5A004DP 4515-DS5A004DP数据手册

4515-DS5A004DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
