30692

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, Budget系列, M4 (#8)螺栓, 4.34mm内环直径, 最大线规1.65mm²
供应商型号: TS-30692
供应商: 海外现货
标准整包数: 25
TE CONNECTIVITY 端子 - 环形端子 30692

30692概述


    产品简介

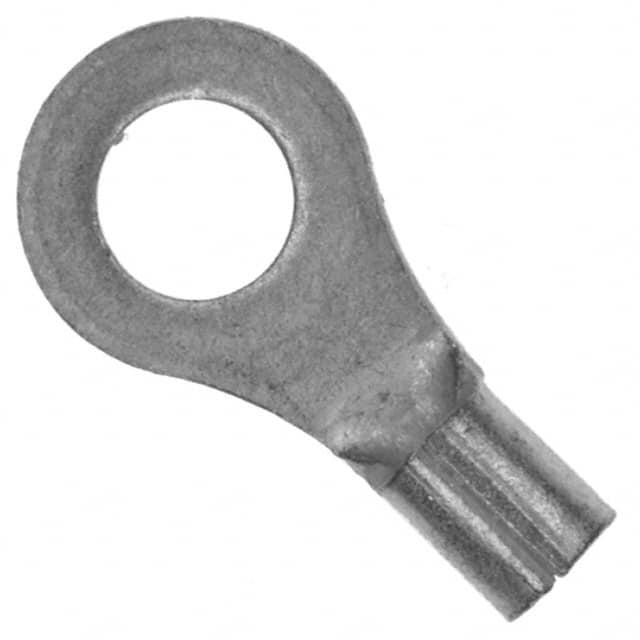

    产品名称:闭环舌形端子(Closed Ring Tongue Terminal)
    本产品属于SOLISTRAND Budget系列,适用于电气连接场合。其主要功能是提供可靠的电气连接,用于将电线固定在螺钉或其他标准接头设备上。此款端子广泛应用于电力传输、工业自动化、照明系统等领域,特别是在需要稳定连接和高电流承载能力的场合。

    技术参数


    - 型号: SOLISTRAND Budget 30692
    - 导线尺寸: 509 – 3260 CMA(相当于22 AWG)
    - 螺钉尺寸: #8, M4
    - 舌形厚度: 0.79 mm [0.031 in]
    - 总长度: 15.77 mm [0.621 in]
    - 内径: 1.65 mm [0.065 in]
    - 舌形直径: 4.34 mm [0.171 in]
    - 材料: 锡镀层
    - 绝缘方式: 无绝缘
    - 操作温度范围: 170 °C [338 °F]
    - 适用线材: 铜基材料,锡镀层
    - 包装: 每包1000个,散装包装
    - 合规性: 符合欧盟RoHS、ELV、REACH等指令

    产品特点和优势


    1. 高稳定性:闭环舌形设计能够提供稳定的电气连接,确保长时间运行下的可靠性。
    2. 耐高温:适用于高温环境,能够在高达170°C的工作温度下保持良好的性能。
    3. 易于安装:无需特殊工具即可轻松安装,节省时间和成本。
    4. 环保材料:低卤素材料,不含有害物质,符合RoHS、ELV和REACH指令要求。
    5. 经济实惠:SOLISTRAND Budget系列旨在提供高性价比的产品,适合预算敏感的应用。

    应用案例和使用建议


    应用案例
    此款端子适用于各种工业自动化设备、电动工具、照明系统等。例如,在一个电力分配系统中,此端子可以用于固定电缆并可靠地连接到配电板上的螺钉接头。
    使用建议
    - 确保所选导线与端子的尺寸相匹配,以保证最佳的接触效果。
    - 在安装前检查导线的清洁度,确保没有灰尘或油渍,以获得更好的电气连接。
    - 定期检查连接点,确保长时间运行后仍保持良好的电气接触。

    兼容性和支持


    - 兼容性: 适用于直径为#8或M4的螺钉或接头。
    - 支持和服务: 如需技术支持或产品咨询,请拨打免费电话+1 800 522 6752。

    常见问题与解决方案


    1. 问:端子的使用寿命有多长?
    - 答:如果按照正确的安装和使用方法,本产品通常具有较长的使用寿命。但在极端环境下,建议定期检查和更换。
    2. 问:如何检查端子是否安装正确?
    - 答:可以通过万用表测试电阻值来确认连接是否良好。电阻值应在合理范围内,表明连接可靠。
    3. 问:如何清洗端子?
    - 答:使用干净的软布轻轻擦拭端子表面即可,避免使用腐蚀性清洁剂。

    总结和推荐


    综上所述,这款SOLISTRAND Budget 30692闭环舌形端子具有稳定的电气连接能力、宽泛的操作温度范围和环保材料等特点,非常适合需要高可靠性电气连接的应用场景。它的高性价比和广泛应用使其在市场上具有较强的竞争力。因此,强烈推荐给需要此类产品的用户。

30692参数

参数
长*宽*高 15.77mm*7.92mm*790μm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

30692厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

30692数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 30692 30692数据手册

30692封装设计

查看详情并下载
Symbol
Footprint
3D Model
