1-284510-0

厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 10 POS 3.5mm Screw RA Panel Mount 11A/Contact
供应商型号: A98178-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 1-284510-0

1-284510-0概述

    电子元器件产品技术手册

    1. 产品简介

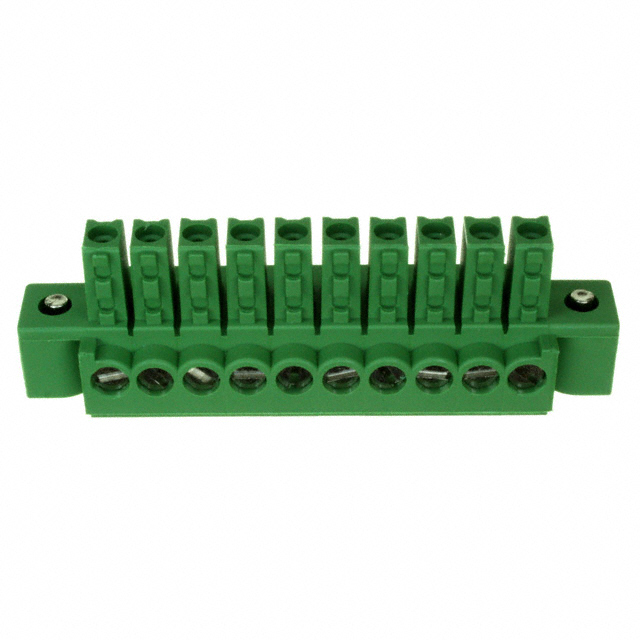

    这款插件(Plug)属于线对板连接器系统(Wire-to-Board Connector System),具备10个位置(Position)的接点。其插针中心距为3.5毫米([.138 in]),采用1行布局,提供180度的电线进入角度。适用导线尺寸范围为30至14 AWG(American Wire Gauge),且设计用于印刷电路板(PCB)上的终端块(PCB Terminal Blocks)。该产品广泛应用于电力与信号电路的应用中,具有卓越的机械和电气性能。

    2. 技术参数


    - 接点中心距:3.5毫米([.138 in])
    - 位置数量:10
    - 电线进入角度:180度
    - 电线尺寸范围:30至14 AWG
    - 操作电压:300伏交流(VAC)
    - 额定电流:最大11安培(A)
    - 操作温度范围:-40至105摄氏度(-40至221华氏度)
    - 初级颜色:绿色
    - 端子材料:磷青铜
    - 连接器材料:尼龙66(PA 66)
    - 连接器系统:线对板
    - 电线保护功能:配备
    - 包装数量:每包100个

    3. 产品特点和优势


    - 线对板连接器:简化了布线复杂度,提高了安装效率。
    - 高强度接点材料:使用磷青铜作为接点材料,确保长期稳定的电接触。
    - 宽广的操作温度范围:适用于严苛的工作环境。
    - 安全可靠:通过多个环保和安全认证,如欧盟RoHS、REACH等,符合多种环保要求。
    - 低卤素含量:Br、Cl、F、I含量低于900ppm,且不含溴化阻燃剂(BFR)、氯化阻燃剂(CFR)和聚氯乙烯(PVC)。

    4. 应用案例和使用建议


    - 电力与信号电路:适合用于汽车、工业自动化和消费电子设备中复杂的电力传输和信号传递。
    - 组装和安装:在布线过程中,需注意电线直径的正确选择以避免接触不良。
    - 环境适应性:由于其广泛的温度范围,特别适合在高温或低温环境下使用。

    5. 兼容性和支持


    - 与同类产品兼容:TE公司提供了多款同类的其他终端块型号,包括2针、4针、8针等不同规格的产品,可以按需搭配使用。
    - 制造商支持:TE Connectivity为用户提供全面的技术支持和客户服务,确保产品安装和使用的顺畅。

    6. 常见问题与解决方案


    - 问题一:电线接头松动
    - 解决方案:检查接点是否正确插入并紧固螺钉。
    - 问题二:产品无法通电
    - 解决方案:确认所有连接正确无误,并检查是否有短路现象。
    - 问题三:安装后出现接触不良
    - 解决方案:重新拆装一次,确保每根电线的接点都稳固接触。

    7. 总结和推荐


    总体而言,这款线对板连接器产品(1-284510-0)具有高性能、高可靠性以及广泛的适用性。无论是在电力与信号电路的设计中还是在复杂环境下的使用场景中,该产品都能提供可靠的解决方案。因此,我们强烈推荐使用这款产品,特别是对于需要高度稳定性和环保标准的应用场合。如果需要更多技术支持或详细文档,可以通过官方电话+1 800 522 6752获取帮助。

1-284510-0参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1-284510-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-284510-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1-284510-0 1-284510-0数据手册

1-284510-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
