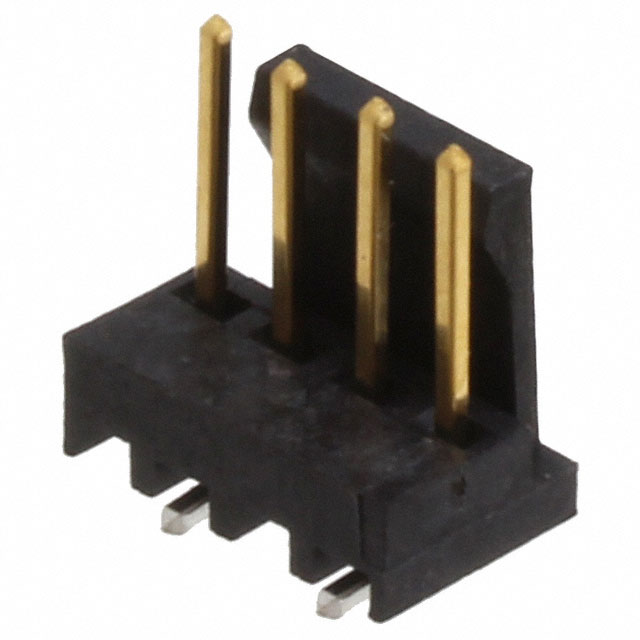

3-647168-4

厂牌: TE CONNECTIVITY
产品描述: Friction Lock,Header 2.54mm 1 4pin 5A 760nm 金 黑色 贴片安装
供应商型号: 3791571
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 3-647168-4

3-647168-4概述

    电子元器件产品技术手册:PCB Mount Header

    产品简介


    本产品是一款PCB端子排(PCB Mount Header),用于垂直式线到板连接,具有四个位置,中心线间距为2.54毫米(0.1英寸)。产品采用部分屏蔽设计,接头镀金,并且支持表面贴装工艺。产品外壳材料为尼龙,颜色为黑色。适用于各种信号连接应用。

    技术参数


    - 基本配置
    - 连接系统:线到板
    - 接头类型:部分屏蔽
    - 位置数:4
    - 行数:1
    - 中心线间距:2.54毫米(0.1英寸)
    - 连接方式:焊接到印刷电路板(PCB)

    - 电气特性
    - 额定工作电压:250伏交流电(VAC)
    - 最大接触电流:5安培(A)
    - 接触长度:7.37毫米(0.29英寸)
    - 插入力:2.54毫米(0.1英寸)方柱尺寸0.64毫米(0.025英寸)

    - 机械特性
    - 连接器高度:8.81毫米(0.34英寸)
    - PCB厚度推荐值:0.25毫米(0.01英寸)
    - 工作温度范围:-55°C至105°C(-67°F至221°F)

    产品特点和优势


    该产品的特点是具有较高的接触电流(5安培),能够在高温环境下稳定工作,适用温度范围广,从-55°C到105°C。部分屏蔽设计能够有效防止信号干扰,提高信号传输质量。产品符合多种国际标准,如CSA LR7189和UL E28476,确保其在不同地区的合规性。此外,其低卤素含量和REACH SVHC不含声明,使其更加环保安全。

    应用案例和使用建议


    - 应用场景
    - 适用于需要高密度连接的电信设备,工业自动化控制系统和计算机主板上的信号传输。
    - 在汽车电子、医疗设备等领域也有广泛应用,提供可靠稳定的连接。
    - 使用建议
    - 在安装时需注意PCB的厚度应符合推荐值0.25毫米,以确保最佳电气性能和机械稳定性。
    - 使用前检查是否有零件损坏或不完整的包装情况,确保所有配件齐全。

    兼容性和支持


    - 兼容性
    - 该产品可与其他尼龙材质、垂直安装、信号用途的同类产品进行组合使用,例如TE的CAT-104MTA-NGPNR和CAT-104MTA-PLSCC等。

    - 支持与维护
    - 厂商提供电话支持服务,如有任何问题可拨打 +1 800 522 6752寻求帮助。
    - 厂商官网提供了详尽的产品文档,包括产品规格、图纸和CAD文件,便于工程师进行参考和设计。

    常见问题与解决方案


    - 问题1:如何确认产品的额定工作电压?
    - 解决方法:查阅产品规格表,确认额定工作电压为250 VAC。

    - 问题2:产品是否适用于高温环境?
    - 解决方法:查看工作温度范围,确认适用范围为-55°C至105°C,可以适应大部分高温环境。

    总结和推荐


    这款PCB端子排(PCB Mount Header)凭借其优秀的电气性能、高可靠性及广泛的应用场景,特别适合在电信设备、工业控制和计算机主板等领域中使用。其低卤素和REACH SVHC不含声明使其更加环保,值得推荐给对高性能和环保要求较高的客户。总的来说,这是一款性价比高的电子元器件产品,是众多电子设计项目的理想选择。

3-647168-4参数

参数
类型 Friction Lock,Header
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
颜色 黑色
排数 1
针脚数 4pin
触头镀层 - 配接
防护等级 -
额定电流 5A
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,袋装
