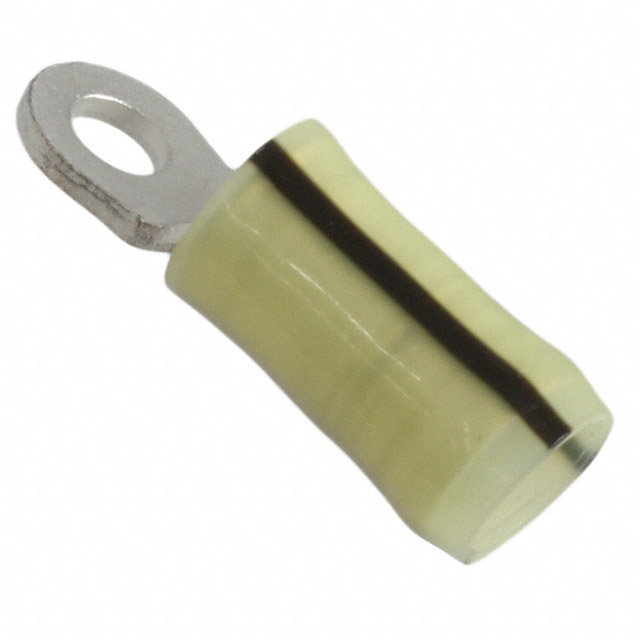

2-320631-1

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: 预绝缘 Diamond Grip 环形端子
供应商型号: MMU-2-320631-1-PX5M2N-UQ5E82
供应商: 海外现货
标准整包数: 2531
TE CONNECTIVITY 端子 - 环形端子 2-320631-1

2-320631-1概述

    # 电子元器件产品技术手册

    产品简介


    产品类型及功能
    本文档介绍的产品是 2-320631-1,这是一种闭口环舌接线端子。它主要用于连接铜线与螺钉式接线柱(#6 / M3.5),支持16至14 AWG(美国线规)的电线。该产品以其坚固耐用的特点而著称,适用于需要可靠连接的场合。
    应用领域
    此闭口环舌接线端子广泛应用于工业自动化、建筑电气系统、通信设备、汽车电子以及任何需要可靠电线连接的应用场景。

    技术参数


    主要规格
    - 产品型号: 2-320631-1
    - 适用导线规格: 16 – 14 AWG
    - 螺钉尺寸: #6 / M3.5
    - 螺钉直径: 3.51 mm [.138 in]
    - 舌片厚度: 0.79 mm [.031 in]
    - 产品长度: 24.21 mm [.953 in]
    - 兼容绝缘层直径范围: 3.81 – 5.84 mm [.15 – .23 in]
    - 操作温度范围: 105°C [221°F]
    电气特性
    - 电压等级: 300 V
    - 接触特性: 铜制基材,锡镀层
    - 包装: 2000个/盒,带状包装
    工作环境
    - 绝缘类型: 部分绝缘
    - 认证: 符合欧盟RoHS 2011/65/EU、欧盟ELV 2000/53/EC、中国RoHS 2016 No. 32、REACH法规等环保标准

    产品特点和优势


    独特功能和优势
    - 耐用性高: 采用封闭式舌片设计,能够承受较大的机械应力,确保长期可靠使用。
    - 电气性能优良: 最大额定电压为300 V,适合多种高低压应用场合。
    - 安装简便: 具有部分绝缘结构,方便在狭小空间内进行安装。
    - 绿色环保: 通过多项环保认证,符合全球环保标准。

    应用案例和使用建议


    使用场景
    此闭口环舌接线端子常用于汽车电路板、工业控制系统以及通信设备中,特别是在需要耐高温和高强度连接的地方。
    使用建议
    - 正确选择导线规格: 确保所选导线符合16至14 AWG的标准。
    - 注意环境条件: 在高温环境下使用时,应避免长时间暴露在超过105°C的环境中。
    - 保持清洁干燥: 在安装过程中应注意保持接线端子的清洁干燥,以提高其可靠性。

    兼容性和支持


    兼容性
    - 可与多种导线及接线柱配合使用,如PIDG系列接线端子。
    支持和维护
    - 客户可通过拨打免费电话+1 800 522 6752获得技术支持和售后服务。

    常见问题与解决方案


    常见问题及解决方法
    1. 接线端子松动:
    - 解决方法:检查螺钉是否拧紧,必要时重新安装并确保紧固。
    2. 绝缘层损坏:
    - 解决方法:检查绝缘层是否有裂痕或损伤,如有损坏则需更换新的接线端子。
    3. 电压超载:
    - 解决方法:确认使用的电压不超过其最大额定值300 V。

    总结和推荐


    综合评估
    2-320631-1闭口环舌接线端子以其优良的电气性能、坚固耐用的特点以及广泛的适用性,在众多应用中表现出色。符合多种环保标准,特别适合对可靠性和环保要求较高的应用场景。
    推荐使用
    鉴于其出色的性能和广泛应用领域,强烈推荐在各种电气连接场合使用此款接线端子。无论是家用电器还是工业控制设备,都能体现出其卓越的稳定性和可靠性。

2-320631-1参数

参数
长*宽*高 24.21mm*7.14mm*1.22mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

2-320631-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-320631-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 2-320631-1 2-320631-1数据手册

2-320631-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2531+ $ 0.4216 ¥ 3.5712
5000+ $ 0.371 ¥ 3.1422
10000+ $ 0.3373 ¥ 2.8568
库存: 2531
起订量: 2531 增量: 0
交货地:
最小起订量为:2531
合计: ¥ 9038.7
