640931-2

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-16AWG Brass Blue F 20.32mm Tin Package
供应商型号: JY-640931-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640931-2

640931-2概述

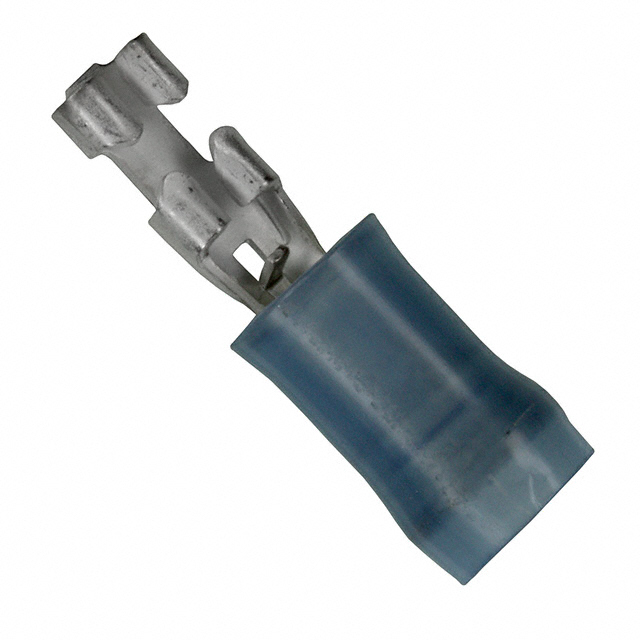

    # 电子元器件产品技术手册:FASTON 110 接收器

    1. 产品简介


    基本介绍
    FASTON 110 接收器(Part Number: 640931-2) 是一款专为快速断开连接设计的终端装置,适用于16至14 AWG(American Wire Gauge)线规的电线。这款接收器的主要功能是在电气系统中实现电线的快速连接与断开,广泛应用于汽车、工业自动化、家用电器等领域。
    应用领域
    - 汽车行业:用于传感器和控制模块的接线。
    - 工业自动化:适用于机器设备的接线连接。
    - 家用电器:常用于空调、冰箱等家电设备内部的电气连接。

    2. 技术参数


    主要技术规格
    - 端子类型:接收器
    - 接线尺寸:16至14 AWG(1.04至2.62平方毫米)
    - 电流容量:2050至5180圆周密面积(CMA)
    - 快速断开连接类型:FASTON 110
    - 接触厚度:0.8毫米(0.032英寸)
    - 绝缘材料:尼龙
    - 接触基材:黄铜
    - 端子镀层:预锡
    - 安装方向:直式
    性能参数
    - 电压等级:300伏特
    - 工作温度范围:-40°C 至 105°C(-40°F 至 221°F)
    - 包装数量:每包4000个
    - 兼容的绝缘直径范围:4.32毫米(0.17英寸)
    - 终止类型:压缩式压接

    3. 产品特点和优势


    - 低插入力:使操作更为便捷。
    - 耐热性好:工作温度范围广,最高可达105°C。
    - 环保认证:符合RoHS、REACH等多项环保标准。
    - 机械可靠性高:采用尼龙绝缘材料和预锡镀层,提高整体耐用性。
    - 快速断开连接:通过设计独特的快速断开结构,简化接线过程。

    4. 应用案例和使用建议


    应用场景
    FASTON 110 接收器被广泛应用于汽车、工业自动化和家用电器等领域,特别是在要求高频次断开连接的应用场合。
    使用建议
    - 确保接线线规在16至14 AWG之间,以保证最佳性能。
    - 在接线前检查端子是否有损坏,确保良好的接触效果。
    - 将接线插入到合适的位置,并进行适当的压接操作,确保稳固的连接。
    - 如需频繁断开连接,应定期检查接线情况,确保其正常工作。

    5. 兼容性和支持


    - 兼容性:与各种类型的电线和电缆兼容,且已获得CSA、RU(UL组件计划)等多项认证。
    - 支持服务:若需要技术支持,可拨打免费电话 +1 800 522 6752。

    6. 常见问题与解决方案


    问题1:如何判断接线是否正确?
    - 解决方案:确保接线插入到接收器的正确位置,且压接牢固。如果不确定,可以查看产品手册或联系技术支持获取帮助。
    问题2:接线过程中出现短路怎么办?
    - 解决方案:立即切断电源,检查接线是否有误或损坏,如有问题应及时修复或更换新的接线。
    问题3:如何清洗接线头?
    - 解决方案:可以使用无水酒精轻轻擦拭接线头,以去除污渍和氧化物。

    7. 总结和推荐


    综合评估
    FASTON 110 接收器凭借其出色的电气性能和稳定的机械连接,在多个行业中表现卓越。其优秀的兼容性和广泛的适用范围使其成为众多应用场景中的理想选择。
    推荐使用
    强烈推荐使用FASTON 110 接收器,特别是对于那些需要高频次断开连接的场合。它不仅能够提供可靠的电气连接,还具备优异的环境适应能力和长寿命,能够满足绝大多数应用场景的需求。

640931-2参数

参数
长*宽*高 20.32mm*4.06mm*4.06mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

640931-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640931-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640931-2 640931-2数据手册

640931-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
