66101-1

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 镀金压接端子 母端子, Type III+系列, 最大1.4mm², 最小0.8mm²
供应商型号: N-66101-1
供应商: 云汉优选
标准整包数: 1

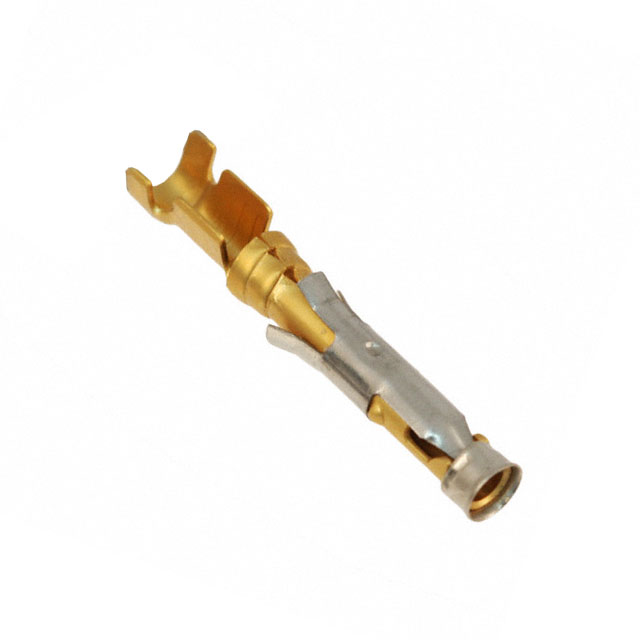

TE CONNECTIVITY 多用途触头 66101-1

66101-1概述

    电子元器件产品技术手册:66101-1型锁紧弹簧接触件

    1. 产品简介


    66101-1型锁紧弹簧接触件是一种具有高可靠性的连接器组件,主要用于电源和信号传输。该接触件的设计特别适合与直径为1.57mm(0.062英寸)的插针相匹配,适用于AWG 18至16规格的导线。其主要功能包括提供稳定的电气连接和优秀的机械稳定性。66101-1型接触件广泛应用于航空航天、汽车制造、通信设备和工业自动化等领域。

    2. 技术参数


    - 产品型号: 66101-1
    - 接触件类型: 插座型
    - 接触件尺寸: 16号
    - 导线规格: 18至16 AWG
    - 接触件基材: 黄铜
    - 接触件颜色代码: 蓝色
    - 额定电流: 最大13A
    - 接触件表面处理: 金镀层
    - 绝缘直径范围: 2.03至2.54mm (0.08至0.1英寸)
    - 适用温度范围: -55°C至150°C (-67°F至302°F)

    3. 产品特点和优势


    - 锁定机制: 锁紧弹簧设计确保了接触件在插座内的稳定性和可靠性。
    - 镀金处理: 表面采用金镀层,增强了导电性能和抗腐蚀能力。
    - 高电流承载能力: 最大可承受13A的电流,适用于高功率应用。
    - 耐温性能: 能够在极端温度条件下保持良好的性能,适应多种环境需求。

    4. 应用案例和使用建议


    - 应用案例: 该接触件常用于需要高可靠性的电力连接场合,如工业自动化控制系统和航空电子设备。
    - 使用建议: 在安装过程中,应注意确保导线绝缘层得到良好支撑,避免机械应力对接触点的影响。同时,定期检查和维护可以延长产品的使用寿命。

    5. 兼容性和支持


    - 兼容性: 该接触件可与多种插针和电缆配合使用,尤其适用于TE Connectivity系列的其他组件。
    - 技术支持: 用户可通过电话+1 800 522 6752获取技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 导线容易松动。
    - 解决方案: 确保使用正确的压接工具进行连接,确保压接牢固。
    - 问题2: 接触电阻过高。
    - 解决方案: 检查接触面是否清洁无污物,并重新进行压接操作。
    - 问题3: 无法正确锁定。
    - 解决方案: 检查弹簧是否损坏或变形,必要时更换新的接触件。

    7. 总结和推荐


    综上所述,66101-1型锁紧弹簧接触件凭借其卓越的性能和可靠性,在多种应用场景中表现出色。其高电流承载能力和优异的环境适应性使其成为众多行业的理想选择。强烈推荐在需要高可靠性的电力连接场合使用此款接触件。

66101-1参数

参数
安装方式 压入式
零件状态 在售
包装方式 散装

66101-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66101-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66101-1 66101-1数据手册

66101-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.802 ¥ 15.317
200+ $ 1.5141 ¥ 12.8699
400+ $ 1.428 ¥ 12.138
800+ $ 1.3464 ¥ 11.4444
20000+ $ 1.2852 ¥ 10.9242
50000+ $ 1.2546 ¥ 10.6641
库存: 422
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 919.02
直接购买
加入购物车
