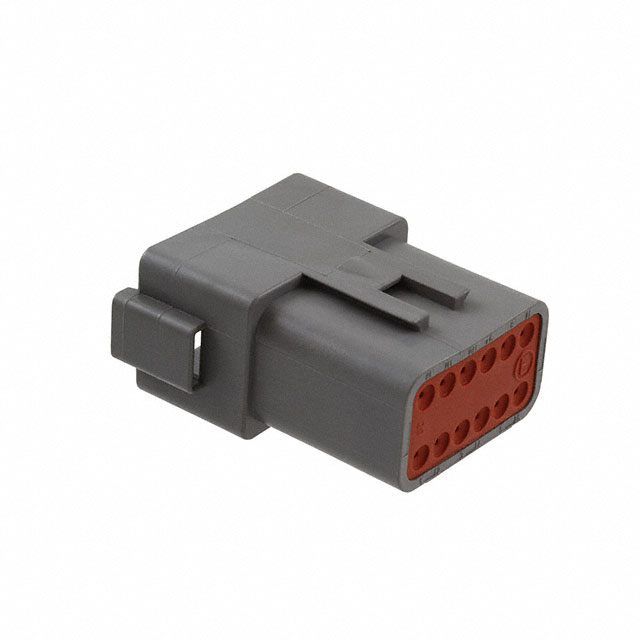

DT04-12PA-C015

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY
产品描述: Deutsch 插座外壳 汽车连接器母座, DT系列, 12路, 2行, 13A, 法兰安装安装, IP68
供应商型号: U-DT04-12PA-C015
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 DT04-12PA-C015

DT04-12PA-C015概述

    TE Connectivity DT Series 12 Way Receptacle: Technical Overview and User Guide

    1. 产品简介


    TE Connectivity的DT系列12 Way Receptacle是一款设计用于严苛环境下的电气连接设备。这类电子元器件广泛应用于航空航天、军事设备、汽车工业以及各种重型机械设备等领域。它们通过提供高可靠性连接,确保在极端条件下也能保持良好的信号传输和电力供应。

    2. 技术参数


    本款12 Way Receptacle的具体技术规格如下:
    | 参数 | 规格 |

    | 外形尺寸(长×宽×高) | 1.597英寸 × 0.876英寸 × 1.808英寸 |
    | [40.56mm × 22.25mm × 45.92mm] |
    | 密封材料 | VMQ(烧焦橙色/红色-橙色) |
    | 接触件大小 | 16号 |
    | 线规范围 | 14-20 AWG [2.5-0.5mm²] |
    | 导线外径密封范围 | 0.088-0.145英寸 [2.23-3.68mm] |
    | 标准密封范围 | 0.053-0.120英寸 [1.35-3.05mm] |
    | 电镀材料 | PA66 GF15 |

    3. 产品特点和优势


    这款DT系列12 Way Receptacle具备以下特点和优势:
    - 耐高温:适用于-40°C至+125°C的温度范围,满足各种恶劣环境需求。
    - 防尘防水:采用高密封性材料,防止水和灰尘进入,确保连接可靠。
    - 易于安装:设计紧凑,安装简便,可快速进行连接和拆卸。
    - 多样化颜色选择:提供黑色、灰色、绿色、棕色等多种颜色选择,方便区分不同用途。

    4. 应用案例和使用建议


    应用案例:
    - 航空航天领域:用于飞行器内部复杂的电路系统连接。
    - 军事设备:如雷达和通信设备,要求高可靠性连接。
    - 汽车工业:用于引擎控制模块等关键部位。
    使用建议:
    - 在安装前检查导线是否符合指定的线规范围。
    - 确保接头与对应的插头型号匹配,避免错误连接。
    - 定期检查并清洁接头,保持良好接触状态。

    5. 兼容性和支持


    该产品与TE Connectivity的其他DT系列组件高度兼容,可灵活组合使用。TE Connectivity提供全面的技术支持和售后服务,确保客户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入困难 | 确保导线线径符合规格;检查导线绝缘层是否有破损 |
    | 连接不稳定 | 清洁接触面;重新插入并锁定 |

    7. 总结和推荐


    总体而言,TE Connectivity的DT系列12 Way Receptacle以其卓越的耐用性和可靠性,成为许多工业领域的首选连接器。无论是对于需要频繁更换零件还是需要极高稳定性的应用场合,此款产品都能表现出色。强烈推荐给追求高品质连接解决方案的专业人士。
    以上内容提供了对TE Connectivity DT系列12 Way Receptacle详细而全面的介绍,帮助用户更好地理解其特性和适用性,为相关应用的选择提供了重要参考。

DT04-12PA-C015参数

参数
排数 2
针脚数 12
间距 4.45
长*宽*高 40.56mm*22.25mm*42.92mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

DT04-12PA-C015厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

DT04-12PA-C015数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY DT04-12PA-C015 DT04-12PA-C015数据手册

DT04-12PA-C015封装设计

查看详情并下载
Symbol
Footprint
3D Model
