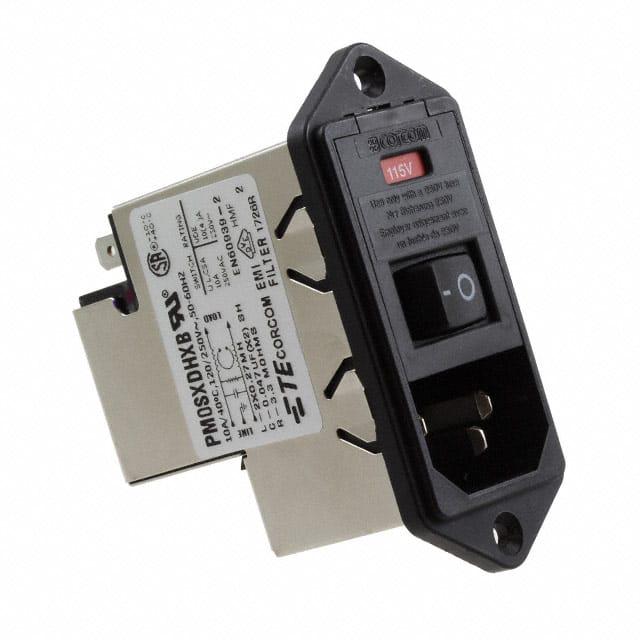

PM0SXDHXB

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity C14插座滤波器, 额定电压250 V 交流, 额定电流10A, 2 极开关, 法兰安装
供应商型号: PM0SXDHXB
供应商: Master
标准整包数: 1
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 PM0SXDHXB

PM0SXDHXB概述


    产品简介


    PM0SXDHXB 是一款专为电源输入设计的多功能滤波器,适用于双交流(串联/并联)输入、DPST开关和垂直安装方式。此产品具有完全屏蔽设计,能够承受高达10安培的电流。由于内置了过滤功能,它特别适用于需要严格控制电磁干扰(EMI)和电磁兼容性(EMC)的应用场景。该产品广泛应用于医疗设备、工业自动化、通信系统及家庭电器等领域。

    技术参数


    - 型号: PM0SXDHXB
    - 产品类型: 电源入口(过滤/未过滤)
    - 输入电压选择: 双交流(串联/并联)
    - 开关类型: DPST(双极单掷)
    - 电流额定值: 10安培
    - 泄漏电流:
    - 120VAC,60Hz: 最大2µA
    - 250VAC,50Hz: 最大5µA
    - 面板厚度范围: 0.79 - 2毫米 [0.031 - 0.079 英寸]
    - 工作温度范围: -10°C - 40°C
    - 认证合规性: 欧盟RoHS 2011/65/EU、欧盟ELV 2000/53/EC、中国RoHS 2016年第32号令

    产品特点和优势


    1. 多功能滤波器: 内置了电感和电容,提供全面的电磁干扰和电磁兼容性保护。
    2. DPST开关: 确保电路的安全切换。
    3. 垂直安装: 适合狭小空间内的安装需求。
    4. 兼容多种应用: 能够满足不同行业和应用场景的需求。
    5. 高可靠性: 经过严格的测试,确保在恶劣环境下仍能正常工作。

    应用案例和使用建议


    应用案例:
    - 医疗设备: 例如X射线机和监护仪,要求非常低的泄漏电流以保障患者安全。
    - 工业自动化: 如伺服驱动器和PLC控制系统,确保在高噪声环境中稳定运行。
    - 家庭电器: 如空调和冰箱,防止电磁干扰对家庭网络的影响。
    使用建议:
    - 确保正确的安装位置,避免在极端高温或潮湿的环境中使用。
    - 使用前务必检查泄漏电流是否符合标准。
    - 定期进行维护检查,以确保长期可靠的性能。

    兼容性和支持


    兼容性:
    - 该产品采用IEC 60320-1 C-14连接器类型,可与市面上常见的电源线连接。
    - 与各种电源适配器和开关电源兼容。
    支持:
    - 该产品由TE公司提供技术支持和售后服务。
    - 用户可以通过电话+1 800 522 6752获取帮助。
    - 有关文档和CAD文件可访问TE官方网站下载。

    常见问题与解决方案


    常见问题:
    1. 产品无法正常工作。
    - 解决方案: 检查连接线路是否正确,确认供电电压是否在额定范围内。
    2. 泄漏电流超标。
    - 解决方案: 请检查安装环境是否有其他干扰源,必要时更换合适的位置重新安装。
    3. 电路切换异常。
    - 解决方案: 检查开关是否完好无损,如需更换请联系官方售后服务。

    总结和推荐


    综合评估:
    PM0SXDHXB多功能滤波器凭借其出色的过滤能力和多样的配置选项,使其成为众多应用场景的理想选择。产品设计紧凑,兼容性强,并具备高可靠性,非常适合在工业自动化、医疗设备及家用电器中使用。
    推荐:
    鉴于其优异的技术参数和广泛的应用前景,我们强烈推荐这款产品给所有需要严控电磁干扰的应用场景。如果您有任何疑问或需要更多详细信息,建议联系TE公司的技术支持团队获取帮助。

PM0SXDHXB参数

参数
长*宽*高 73.66mm(长度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

PM0SXDHXB厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PM0SXDHXB数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 电源接入连接器 - 输入/输出/模块 TE CONNECTIVITY PM0SXDHXB PM0SXDHXB数据手册

PM0SXDHXB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.731 ¥ 336.0005
5+ $ 31.8171 ¥ 285.7098
10+ $ 31.6536 ¥ 284.2415
25+ $ 29.3408 ¥ 263.3338
60+ $ 27.7676 ¥ 245.5801
120+ $ 26.1429 ¥ 231.211
300+ $ 26.1429 ¥ 231.211
库存: 74
起订量: 1 增量: 0
