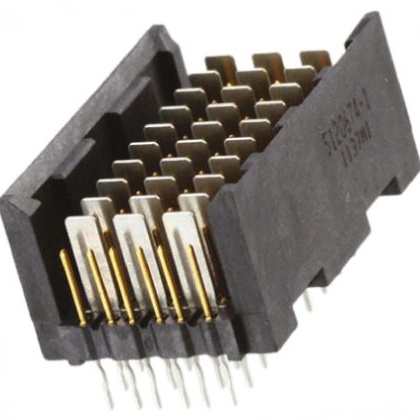

5120674-2

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 泰科电子 背板连接器, Z-PACK HS3系列, 60路, 公插
供应商型号: N-5120674-2
供应商: 云汉优选
标准整包数: 20
TE CONNECTIVITY 背板连接器 - 专用 5120674-2

5120674-2概述

    电子元器件产品技术手册

    产品简介


    本文将介绍一款由TE Connectivity生产的高性能电子元器件——5120674系列。这是一款具有信号接触点和接地接触点的连接器,主要用于印刷电路板(PCB)的连接应用。信号接触点主要用于高速数据传输,而接地接触点则用于提供稳定的参考电压。这款连接器因其高效可靠的特点,在通信设备、数据中心、工业控制等领域得到广泛应用。

    技术参数


    以下是5120674系列连接器的关键技术参数:
    - 材料和表面处理:所有部件均采用铜合金材料,并通过金镀层处理,保证良好的导电性和耐腐蚀性。
    - 接触面积:
    - 信号接触点:面积约为10.80mm²,公差为±0.2mm²。
    - 接地接触点:面积约为9.80mm²,公差为±0.2mm²。
    - 外形尺寸:
    - 长度:24.91mm,公差为±0.07mm。
    - 宽度:12.50mm。
    - 高度:17.00mm。
    - 适用电气特性:
    - 工作温度范围:-40°C至+85°C。
    - 最大电流容量:10A。
    - 最大电压容量:30VDC。
    - 其他规格:
    - 推荐用于印刷电路板的安装孔直径为1.25mm,公差为±0.1mm。

    产品特点和优势


    5120674系列连接器具有以下特点和优势:
    - 高性能的信号传输能力:金镀层确保低接触电阻,适用于高速数据传输。
    - 可靠的接地设计:稳固的接地接触点设计,提供稳定的参考电压,增强系统的抗干扰能力。
    - 宽泛的工作环境适应性:能够在极端环境下保持稳定性能,适合各类工业应用。
    - 易于安装和维护:标准的插拔设计,便于安装和拆卸,提高生产效率。

    应用案例和使用建议


    - 应用案例:此连接器常用于路由器、交换机和服务器等通信设备的内部连接,以实现高效的数据传输。
    - 使用建议:建议在安装时使用防静电措施,避免损坏连接器。同时,考虑到不同使用场景下的电气特性要求,应合理选择合适的型号。

    兼容性和支持


    - 兼容性:5120674系列连接器适用于多种印刷电路板设计,兼容各种工业标准。其设计符合相关国际规范,确保了与其他设备的良好兼容性。
    - 支持和维护:TE Connectivity提供了详尽的技术文档和支持服务,包括产品手册、安装指南和技术咨询,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - 问题一:连接器安装后信号传输不稳定。
    - 解决方案:检查连接器与电路板之间的焊接质量,确保没有虚焊或短路现象。
    - 问题二:长时间使用后出现接触不良。
    - 解决方案:定期清洁连接器接口,使用专用工具进行清洁,避免灰尘和氧化物的影响。
    - 问题三:设备在低温环境中工作时,连接器失效。
    - 解决方案:确认连接器的工作温度范围,选择合适的型号,确保其能在指定温度范围内正常工作。

    总结和推荐


    综上所述,5120674系列连接器凭借其卓越的性能和广泛的应用范围,成为众多工业领域的理想选择。无论是从技术参数还是产品特性来看,它都表现出色。推荐在需要高可靠性、高性能信号传输和稳定接地连接的应用场合使用。TE Connectivity提供了全面的技术支持和服务,使用户能够轻松安装和维护,从而确保系统长期稳定运行。

5120674-2参数

参数
安装方式 中心安装,梁安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
