5749111-6

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: IDC D-Sub 连接器插头组件,用于可实现绝缘刺破压接 (IDC) 密集端接的缆对缆应用。中心线间距为 1.27mm,用于信号电路应用。
供应商型号: 5749111-6
供应商: 国内现货
标准整包数: 360

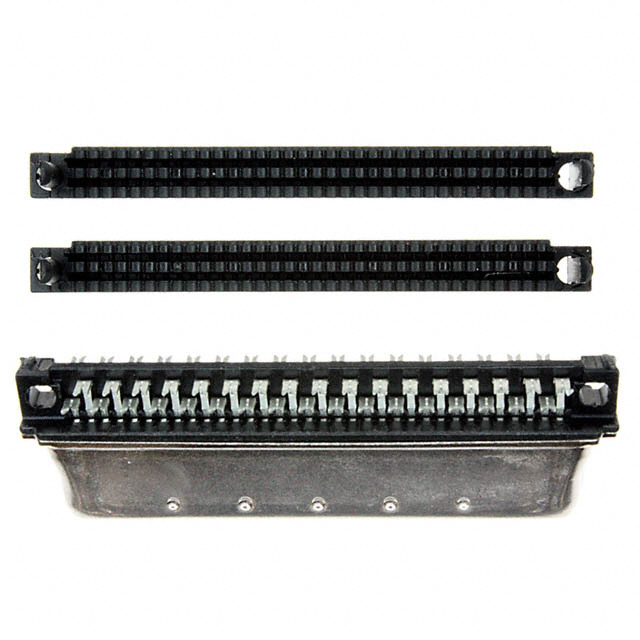

TE CONNECTIVITY D-Sub 连接器 5749111-6

5749111-6概述

    AMPLIMITE .050 系列连接器:技术概述

    产品简介


    AMPLIMITE .050 系列连接器是用于多种工业应用的高度可靠和高密度的 D 型接口连接器。这些连接器广泛应用于各种行业,包括工业机械、医疗仪器、计算机及其外围设备、RAID 存储阵列、文件服务器/路由器、磁带存储系统、工作站、机载工业通信以及个人和手持设备。

    技术参数


    - 尺寸规格:中心线间距为 0.50 mm x 1.00 mm(1.27 mm x 2.54 mm)。
    - 接触位置数量:从 20 到 120 不等。
    - 接触点材料:磷青铜镀镍,接合端面镀金(最小厚度为 0.00076 mm),焊接端镀锡。
    - 终端方式:采用绝缘剥离接触(IDC)终止方法,适用于电线或带状电缆。
    - 壳体材料:钢,镀亮镍。
    - 外壳材质:热塑性塑料,94V-0 额定值,黑色。
    - 认证:符合 UL 1863 和 CSA 标准。

    产品特点和优势


    - 高密度接口:提供高达 120 个接触位置。
    - 出色的 EMI/RFI 保护:确保系统的电磁干扰防护。
    - 多种锁定方式:提供挤压释放锁扣或螺旋螺钉硬件,适应不同的安装需求。
    - 兼容标准焊接工艺:可与通孔和表面贴装回流焊工艺兼容。
    - UL 和 CSA 认证:满足严格的安全标准。

    应用案例和使用建议


    - 工业机械设备:适用于机器内部布线和控制系统。
    - 医疗仪器:确保医疗设备之间的可靠数据传输。
    - 计算机及外设:支持高速数据传输和信号完整性。
    - 存储系统:适合在 RAID 存储阵列、文件服务器和磁带存储系统中使用。
    使用建议:
    1. 确保使用正确的工具进行装配,如推荐的工具套件。
    2. 对于复杂的布线结构,建议先设计好布线路径,以避免连接器损坏。

    兼容性和支持


    - 兼容性:与其他标准 D-sub 连接器兼容,适用于大多数工业标准。
    - 技术支持:TE Connectivity 提供全面的技术支持,包括电话和在线服务。联系信息如下:
    - 美国:1.800.522.6752
    - 加拿大:1.905.475.6222
    - 墨西哥:52.0.55.1106.0800
    - 拉丁美洲:54.0.11.4733.2200
    - 德国:49.0.6251.133.1999
    - 英国:44.0.800.267666
    - 法国:33.0.1.3420.8686
    - 荷兰:31.0.73.6246.999
    - 中国:86.0.400.820.6015

    常见问题与解决方案


    - Q: 如何正确安装连接器?
    - A: 使用推荐的工具套件和适当的焊接工艺。对于复杂的布线结构,建议先设计好布线路径,以避免连接器损坏。

    - Q: 如何处理接触不良的问题?
    - A: 确认连接器的接触点是否有氧化或腐蚀。如果需要,使用清洁剂和细砂纸轻轻打磨接触点。确保连接器的接合部分牢固接触。

    总结和推荐


    AMPLIMITE .050 系列连接器以其高密度接口、出色的 EMI/RFI 保护和多样的锁定方式,在众多工业应用中表现出色。对于需要高度可靠和紧凑连接解决方案的应用,这些连接器是理想选择。结合全面的技术支持和广泛的认证标准,这些连接器不仅能满足现有标准,还能在未来提升系统性能时发挥关键作用。因此,强烈推荐在相关应用中使用这些连接器。

5749111-6参数

参数
针脚数 68pin
类型 Male Pins,Plug
颜色 黑色
端接 -
额定电流 1A
排数 2
触头镀层
外壳材料 Steel,Tin-Nickel Plated
长*宽*高 51.54mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

5749111-6厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5749111-6数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5749111-6 5749111-6数据手册

5749111-6封装设计

查看详情并下载
Symbol
Footprint
3D Model
