首页  >  产品百科  >  2065387-1

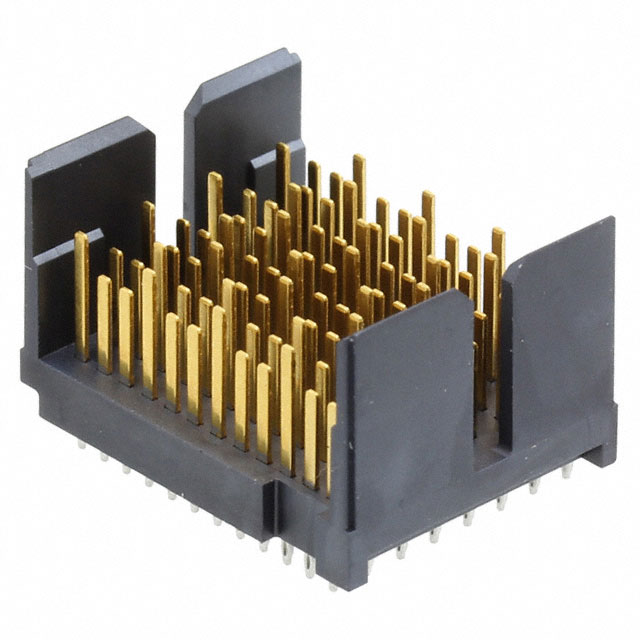

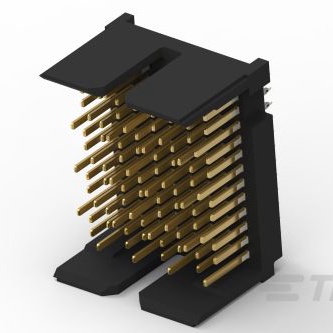

2065387-1

产品分类: 背板连接器 - 专用
厂牌: TE CONNECTIVITY
产品描述: Conn Backplane PL 96 POS 1.9mm Press Fit ST Thru-Hole
供应商型号: N-2065387-1
供应商: 云汉优选
标准整包数: 33
TE CONNECTIVITY 背板连接器 - 专用 2065387-1

2065387-1概述


    产品简介


    本电子元器件为HEADER ASSEMBLY, OPEN ENDED, 4 PAIR 8 COLUMN(开放式末端,4对8列接头),主要用于连接电路板和背板。该产品设计精良,旨在提供稳定可靠的电气连接。广泛应用于通信设备、工业控制、计算机系统等领域。

    技术参数


    | 参数名称 | 规格 |
    | :: | :: |
    | 尺寸 | 20 mm x 15.4 mm x 20.2 mm |
    | 材料 | 接触:磷青铜;外壳:LCP(UL 94V-0级), 颜色:黑色 |
    | 表面处理 | 接触区:金(最小厚度0.08µm)覆盖镍(最小厚度1.27µm);配合区域:金(最小厚度0.76µm)覆盖镍(最小厚度1.27µm) |
    | 插孔直径 | 建议直径参考标准114-13202 |
    | 插拔力 | - |
    | 工作温度范围 | -40°C至+85°C |
    | 绝缘电阻 | >100 MΩ |
    | 电压 | 额定电压1000 VAC |
    | 电流 | 额定电流10 A |

    产品特点和优势


    - 卓越的电气性能:通过精密加工确保高可靠性和稳定性,适用于高速数据传输。
    - 先进的材料选择:采用磷青铜作为接触材料,LCP材料作为外壳,具有良好的机械强度和耐高温性能。
    - 精确的表面处理:金镍涂层确保了长期稳定的电连接性能。
    - 广泛的应用范围:适用于多种电子设备和工业场合,满足不同应用场景需求。
    - 良好的兼容性:设计时充分考虑与其他电子元器件的兼容性,便于集成到现有系统中。

    应用案例和使用建议


    应用案例
    该接头广泛用于数据中心的服务器背板连接,提供高效的数据传输能力。在工业控制系统中,用于连接各种传感器和执行器,实现远程监控和控制。
    使用建议
    - PCB布局:按照推荐的PCB布局进行设计,确保信号完整性和降低干扰。
    - 焊接工艺:推荐使用波峰焊工艺,以保证焊接质量和可靠性。
    - 环境适应性:注意避免长时间暴露在极端温度和湿度环境中,以免影响产品性能。

    兼容性和支持


    - 兼容性:该产品设计符合相关行业标准,可与大多数常见的电子设备兼容。
    - 支持和维护:TE Connectivity提供全面的技术支持和售后服务,确保客户能够获得最佳的产品体验。

    常见问题与解决方案


    1. 问题:连接不牢固。
    解决方案:检查插头和插座是否完全插入并正确对齐,确认是否有异物或灰尘堵塞。
    2. 问题:接触不良导致信号不稳定。
    解决方案:重新清洁插头和插座的接触部分,确保无氧化层或污垢残留。
    3. 问题:无法正常工作。
    解决方案:检查电源和连接线路是否正常,确认各部件安装正确且没有损坏。

    总结和推荐


    该产品的优异性能和广泛应用使其成为电子设备连接的理想选择。其可靠的电气性能、先进材料和完善的售后服务,使得它在市场上具有很强的竞争优势。强烈推荐给需要高性能连接解决方案的用户和工程师。

2065387-1参数

参数
长*宽*高 15.35mm(长度)*20.2mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

2065387-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2065387-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 背板连接器 - 专用 TE CONNECTIVITY 2065387-1 2065387-1数据手册

2065387-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ $ 5.671 ¥ 48.2035
66+ $ 5.5105 ¥ 46.8393
99+ $ 5.355 ¥ 45.5175
132+ $ 5.2632 ¥ 44.7372
264+ $ 5.1714 ¥ 43.9569
825+ $ 4.7022 ¥ 39.9687
1122+ $ 4.3962 ¥ 37.3677
库存: 1947
起订量: 33 增量: 33
交货地:
最小起订量为:33
合计: ¥ 1590.71
直接购买
加入购物车
