首页  >  产品百科  >  NC6-P108-04

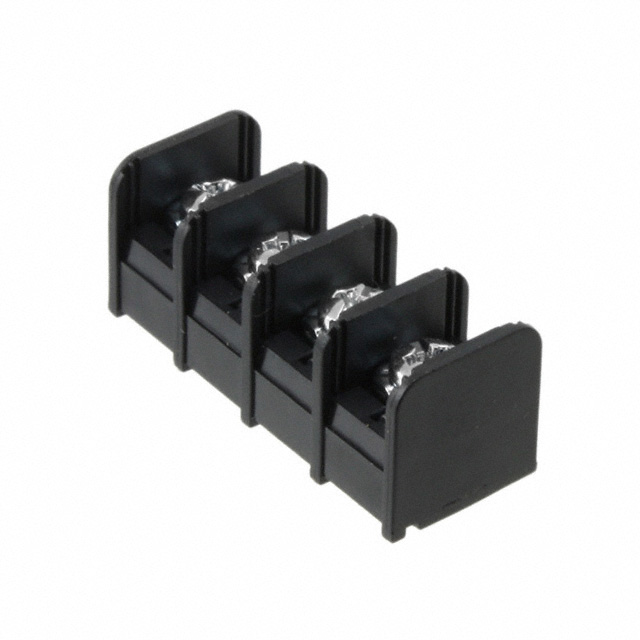

NC6-P108-04

产品分类: 接线座- 隔板块
厂牌: TE CONNECTIVITY
产品描述: Conn Barrier Strip 4 POS 9.53mm Solder ST Thru-Hole 20A/Contact Package
供应商型号: NC6-P108-04
供应商: Master
标准整包数: 10
TE CONNECTIVITY 接线座- 隔板块 NC6-P108-04

NC6-P108-04概述

    # 电子元器件技术手册:NC6-P108-04 双屏障印刷电路引脚连接器

    1. 产品简介


    产品类型及主要功能
    NC6-P108-04 是一种双屏障印刷电路引脚连接器,属于栅栏条(Barrier Strips)系列。它主要用于电线到电路板之间的连接,支持多种电线尺寸,并且具有良好的电气特性和机械稳定性。
    应用领域
    这种连接器广泛应用于工业自动化、控制面板、机械设备等领域,特别适用于需要高可靠性、高稳定性的电源电路连接。

    2. 技术参数


    技术规格
    - 中心线(间距): 9.53 mm (0.375 in)
    - 位置数: 4 个
    - 连接系统: 线到电路板(Wire-to-Board)
    - 底部终端类型: 印刷电路引脚(Printed Circuit Pin)
    - 屏障条样式: 双屏障(Dual Barrier)
    电气特性
    - 工作电压: 300 V
    - 接触额定电流: 最大 20 A
    - 焊接工艺能力: 波峰焊温度可达 265°C
    工作环境
    - 操作温度范围: -40°C 至 105°C (-40°F 至 221°F)

    3. 产品特点和优势


    产品特色
    - 结构紧凑:扁平底座带有支撑柱,使得安装更加稳固。
    - 电气安全性:符合 UL 94V-0 阻燃等级标准。
    - 高可靠性:最大工作电压为 300 V,接触额定电流高达 20 A。
    - 环境适应性:工作温度范围宽广,可承受极端温度变化。
    市场竞争力
    NC6-P108-04 连接器凭借其高可靠性和广泛的工作温度范围,在工业控制和自动化领域具有显著的市场竞争力。

    4. 应用案例和使用建议


    实际使用场景
    NC6-P108-04 主要用于电力传输和分配系统的连接,如工厂自动化设备、控制面板和配电柜等。
    使用建议
    - 在选择电线时,应根据连接器的最大电流额定值进行匹配。
    - 安装过程中,确保螺丝拧紧以保证良好的电气接触。
    - 使用波峰焊工艺时,应确保焊接温度不超过 265°C,以避免损坏连接器。

    5. 兼容性和支持


    兼容性
    - NC6-P108-04 可与同一系列的其他产品配合使用,例如 NC6-P106-04 和其他兼容部件。
    - 详细兼容列表见手册第 4 页。
    支持信息
    如有任何技术支持需求,可拨打 +1 800 522 6752 联系厂商。厂商提供详尽的技术文档和合规资料。

    6. 常见问题与解决方案


    常见问题及解决方法
    1. 接触不良:检查螺丝是否已拧紧至指定扭矩。
    2. 电流异常:确保所用电缆截面积不超过连接器的最大承载能力。
    3. 温度超出范围:保持操作环境温度在规定的范围内。

    7. 总结和推荐


    综合评估
    NC6-P108-04 双屏障印刷电路引脚连接器具有高可靠性、宽工作温度范围和良好的电气特性,适用于多种工业应用场景。其出色的机械设计和严格的生产标准使其成为市场上的优选产品。
    推荐使用
    综上所述,强烈推荐 NC6-P108-04 连接器用于对可靠性要求高的工业应用。无论是新项目还是现有设备升级,这款连接器都能为您提供稳定的电力传输和信号连接。

NC6-P108-04参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

NC6-P108-04厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

NC6-P108-04数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 隔板块 TE CONNECTIVITY NC6-P108-04 NC6-P108-04数据手册

NC6-P108-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
