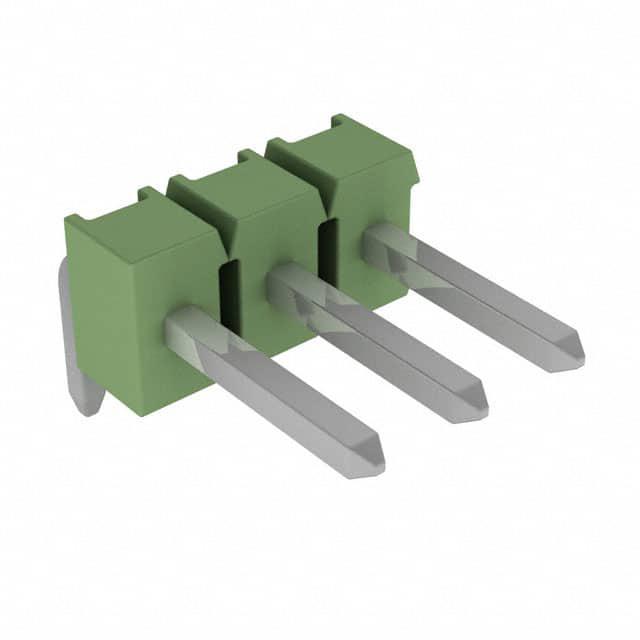

826947-3

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Breakaway,Header,Push-Pull 1 3pin 推挽式 Male Pin 绿色 通孔安装 7.62mm(长度)*10.8mm(高度)
供应商型号: N-826947-3
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 826947-3

826947-3概述

    AMPMODU II Pin Header 技术手册

    1. 产品简介


    AMPMODU II Pin Header 是由 TE Connectivity 生产的一种高可靠性电子连接器。该产品设计用于单行和双行配置,并且可以垂直或直角安装。AMPMODU II Pin Header 广泛应用于工业自动化、通信系统、医疗设备和其他需要高度可靠连接的应用场景中。

    2. 技术参数


    AMPMODU II Pin Header 的关键技术规格如下:
    - 接触针材料: CuZn(黄铜)
    - 接触针镀层: 选择性金镀/锡镀
    - 接触针厚度: 1.27µm 镍基底 + 0.7µm PdNi + 0.1µm 金(接合面);3µm 锡(焊接面)
    - 接触针重量: 0.0622g 到 0.1749g(视型号而定)
    - 接触点间距: 2.54mm ± 0.1mm
    - 安装方式: 垂直安装和直角安装
    - 环境条件: 工作温度范围:-40°C 至 105°C
    - 兼容标准: IEC 60950, UL 1950, EN 60950

    3. 产品特点和优势


    - 高可靠性: 通过严格的制造工艺确保每个连接点的稳定性和耐用性。
    - 多功能性: 支持单行和双行配置,适合多种不同的电路板布局。
    - 灵活性: 提供不同类型的接触针和镀层选项,以满足不同的电气和机械需求。
    - 高效安装: 设计便于快速和简便的安装过程,提高生产效率。

    4. 应用案例和使用建议


    应用案例: 在工业自动化系统中,AMPMODU II Pin Header 被广泛应用于控制面板和传感器接口之间,确保信号传输的稳定性。在医疗设备中,它们被用于仪器和模块之间的连接,保证数据传输的准确性。
    使用建议:
    - 在安装时,确保焊盘布局准确无误,避免短路或断开。
    - 根据具体应用需求选择合适的接触针材料和镀层,以达到最佳性能。
    - 定期检查连接器的状态,及时更换损坏部件,保持系统的可靠运行。

    5. 兼容性和支持


    AMPMODU II Pin Header 与其他 TE Connectivity 系列产品具有良好的兼容性,便于在复杂系统中进行集成。制造商提供了全面的技术支持和售后保障,包括产品选型指导、安装培训和技术咨询等服务。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良。
    - 解决方案: 检查焊点是否牢固,重新焊接并确保焊点清洁。
    - 问题: 接触针磨损或变形。
    - 解决方案: 更换磨损的接触针,并定期对连接器进行维护。
    - 问题: 插拔力过大。
    - 解决方案: 检查接触针是否正确安装,调整接触针间距或使用专用工具进行插拔操作。

    7. 总结和推荐


    AMPMODU II Pin Header 以其出色的可靠性和多功能性在众多行业中得到了广泛应用。其独特的设计和丰富的配置选项使其成为许多高要求应用的理想选择。鉴于其高性能和广泛应用的可能性,我们强烈推荐使用 AMMODU II Pin Header 以确保系统的稳定性和可靠性。

826947-3参数

参数
触头端接 -
针脚数 3pin
类型 Breakaway,Header,Push-Pull
颜色 绿色
触头类型 Male Pin
紧固类型 推挽式
排数 1
长*宽*高 7.62mm(长度)*10.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

826947-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

826947-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 826947-3 826947-3数据手册

826947-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
