1SNK900402R0000

产品分类: 接线座- 配件
厂牌: TE CONNECTIVITY
产品描述: ZS10-S SCREW CLAMP TERMINAL BLOCKS DISCONNECT WITH BLADE
供应商型号: 2109-1SNK900402R0000-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 接线座- 配件 1SNK900402R0000

1SNK900402R0000概述

    电子元器件产品技术手册:ENTRELEC SNK 断路插头
    本文将详细介绍ENTRELEC SNK 断路插头(产品编号:1SNK900402R0000)的技术规格、产品特点、应用案例及其使用建议,旨在为工程师和技术人员提供全面的产品参考信息。

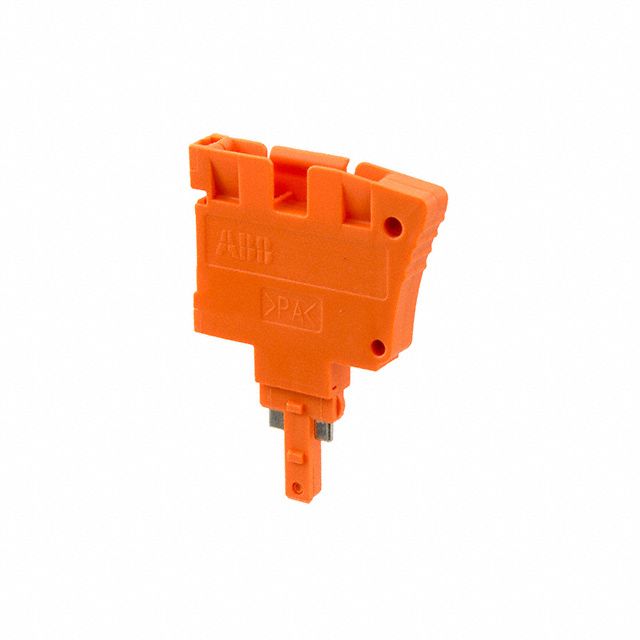

    1. 产品简介


    ENTRELEC SNK 断路插头是一种适用于多种电路连接的电子元器件,主要用于终端块和端子条上的连接。其橙色的设计使其易于识别,确保安装的准确性和安全性。这款断路插头特别适用于工业和商业环境中需要高可靠性连接的应用场合。

    2. 技术参数


    - 产品类型: 断路插头
    - 接触电流额定值 (最大): 18 A
    - 操作电压额定值 (UL & CSA) (主电路): 150 V
    - 冲击耐压等级 (IEC): 6000 V
    - 短时耐受电流 (1秒): 480 A
    - 电介质耐压 (最大): 1890 V
    - 额定电流 (UL): 20 A
    - 额定电流 (IEC): 18 A
    - 塑料及树脂材料类型: 聚酰胺
    - 产品重量: 3.5 克
    - 主要产品颜色: 橙色
    - 插接式 PCB 安装方式
    - 工作温度范围: -55 至 110°C [-67 至 230°F]
    - 储存温度范围: -5 至 40°C [23 至 104°F]
    - 防护等级 (IP Rating): IP20
    - 欧盟 RoHS 指令 2011/65/EU 合规
    - 欧盟 ELV 指令 2000/53/EC 合规
    - 中国 RoHS 2 指令 (MIIT Order No 32, 2016) 不含限物质
    - 不含 REACH 高关注物质

    3. 产品特点和优势


    ENTRELEC SNK 断路插头的主要优势包括:
    - 高可靠性连接: 能够承受高达480安培的短时耐受电流,确保电路的稳定运行。
    - 宽泛的工作温度范围: 可以在极端环境下正常工作,适合工业自动化、楼宇自动化等领域的应用。
    - 安全防护: 具有IP20防护等级,防止灰尘和异物进入。
    - 合规性: 符合多项国际标准,包括RoHS、ELV、REACH等环保要求。

    4. 应用案例和使用建议


    ENTRELEC SNK 断路插头广泛应用于各类电力控制和分配系统中,尤其是在需要高可靠性的场合。例如,在工厂自动化控制系统中,这类插头能够实现不同电路之间的安全连接。
    使用建议:
    - 正确连接: 在安装过程中确保电路的正确连接,避免错接导致的安全隐患。
    - 定期检查: 建议定期进行检查和维护,确保长期稳定运行。
    - 环境适应性: 尽可能在规定的温度范围内使用,以延长使用寿命。

    5. 兼容性和支持


    ENTRELEC SNK 断路插头具有良好的兼容性,可与其他ENTRELEC系列的终端块和端子条配件一起使用。如需技术支持,可通过电话 +1 800 522 6752 联系制造商。

    6. 常见问题与解决方案


    - 问题: 插头安装后无法正常工作
    - 解决方案: 确认安装方向正确,检查是否有损坏。
    - 问题: 连接不稳定
    - 解决方案: 检查是否有足够的压紧力,必要时更换插头。

    7. 总结和推荐


    ENTRELEC SNK 断路插头凭借其卓越的电气特性和高可靠性,在工业应用中表现优秀。尤其适合需要在极端环境下保持高性能表现的场合。强烈推荐用于电力控制和分配系统中,以确保系统的安全和高效运行。

1SNK900402R0000参数

参数
零件状态 在售
包装方式 盒装

1SNK900402R0000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1SNK900402R0000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 配件 TE CONNECTIVITY 1SNK900402R0000 1SNK900402R0000数据手册

1SNK900402R0000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.238 ¥ 44.2611
20+ $ 3.2386 ¥ 27.1027
60+ $ 2.7993 ¥ 23.4269
100+ $ 2.6363 ¥ 22.0625
260+ $ 2.3924 ¥ 20.0211
500+ $ 2.2644 ¥ 18.9501
1000+ $ 2.1569 ¥ 18.0505
5000+ $ 1.9902 ¥ 16.6558
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.26
