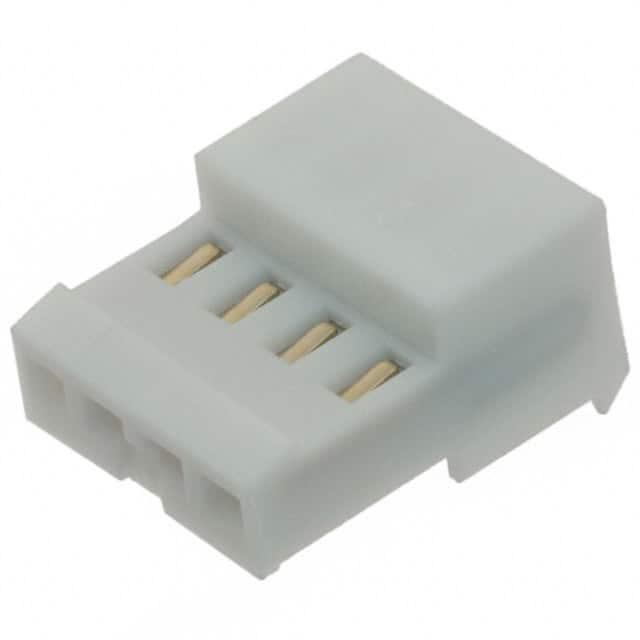

3-641238-4

厂牌: TE CONNECTIVITY
产品描述: Nylon Gold Plated Receptacle: 2.54mm, Standard Rectangular Connectors, Connector Assembly, No Mating Alignment, MTA 100
供应商型号: 3-641238-4
供应商: Master
标准整包数: 25
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 3-641238-4

3-641238-4概述

    电子元器件产品技术手册:NTC MTA 100 连接器组装

    产品简介


    NTC MTA 100 连接器组装是一款标准矩形连接器,特别适用于电线到板式连接。该连接器采用绝缘位移(IDC)技术,并通过锁定斜坡机制确保可靠接触。产品广泛应用于工业自动化、通信设备及消费电子等领域。

    技术参数


    - 型号:3-641238-4
    - 产品类型:连接器组装,插座
    - 电压:250 VAC
    - 电流额定值:5 A
    - 接触面积镀层材料:金,金镀钯镍
    - 插入力类型:正常
    - 插针数:4个
    - 中心线间距:2.54 mm
    - 工作温度范围:-55°C 至 105°C
    - 安装方式:电缆自由悬挂
    - 材质:尼龙 6/6
    - 颜色:白色

    产品特点和优势


    NTC MTA 100 连接器组装拥有诸多独特优势:
    - 高可靠性:采用锁定斜坡机制,提供可靠的插拔锁紧功能,增强连接稳定性。
    - 兼容性强:可以与多种接头和插件配合使用,适应不同应用场景。
    - 易于维护:绝缘位移技术简化了布线过程,提高操作效率。
    - 环境适应性:能够在较宽的工作温度范围内稳定工作,适用于恶劣环境下的应用。

    应用案例和使用建议


    应用案例:
    1. 工业自动化控制系统中,作为信号传输的重要组件。
    2. 消费电子产品中,如智能家电,连接电源线和主板。
    使用建议:
    - 在高温环境下使用时,确保连接器周围没有易燃物质。
    - 定期检查连接器接口,确保无灰尘和杂质进入。

    兼容性和支持


    - 兼容性:此产品与TE公司的其他产品系列兼容,如TE Part # 58246-2、TE Part # 58246-3 等。
    - 支持:如需技术支持,可拨打 +1 800 522 6752 联系TE公司客户服务团队。

    常见问题与解决方案


    - 问题一:接触电阻过高
    - 解决办法:检查接触面是否清洁,必要时进行清洁处理。

    - 问题二:插针损坏
    - 解决办法:更换新的插针,重新进行连接操作。

    总结和推荐


    NTC MTA 100 连接器组装凭借其高可靠性、广泛的适用性和易维护的特点,在众多应用场景中表现出色。特别适合用于需要稳定信号传输的场合。经过全面测试,该产品符合多项行业标准,并通过了欧盟RoHS和REACH认证。强烈推荐在各类工程设计和制造项目中使用该产品。

3-641238-4参数

参数
颜色 白色
间距 2.54mm
触头镀层厚度 760nm
触头镀层
排数 1
类型 Locking Ramp,Receptacle
针脚数 4pin
电缆端接 IDC
线规 24 AWG
长*宽*高 10.16mm*6.99mm*6.99mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

3-641238-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

3-641238-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 3-641238-4 3-641238-4数据手册

3-641238-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.61 ¥ 13.6367
100+ $ 1.3625 ¥ 11.3286
250+ $ 1.3189 ¥ 10.9661
500+ $ 1.2614 ¥ 10.4825
1000+ $ 1.2449 ¥ 10.1945
2500+ $ 1.2027 ¥ 9.8489
5000+ $ 1.2027 ¥ 9.8489
库存: 11215
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 340.91
