2-1761607-3

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 2.54mm间距10p双排排针 线对板连接器, AMP-LATCH系列, 直角, 通孔安装
供应商型号: UA-2-1761607-3
供应商: 海外现货
标准整包数: 1

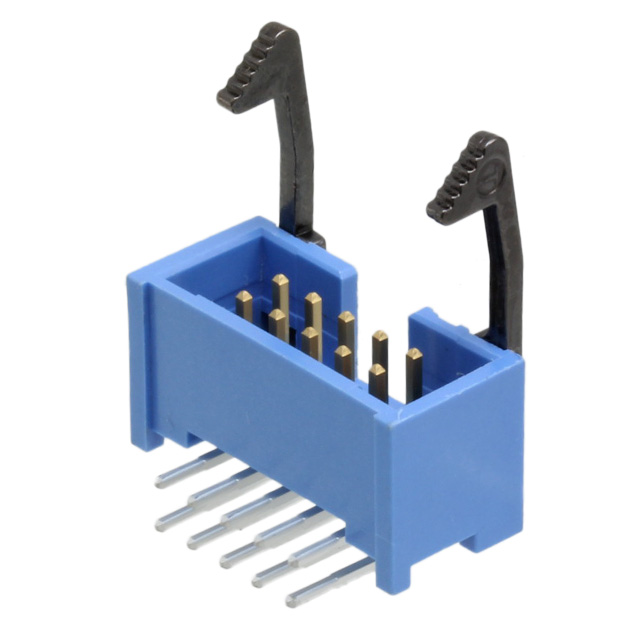

TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 2-1761607-3

2-1761607-3概述


    产品简介


    本产品是一款2.54mm(0.1英寸)中心线间距的低轮廓插拔式电线对板连接器,适用于10位置的Ribbon电缆连接。产品采用右角直插式设计,通过焊锡固定,具有两个排针结构。该连接器在多种行业中有广泛应用,如计算机、消费电子产品、通信设备等领域,是Ribbon电缆连接的理想选择。

    技术参数


    - 中心线间距:2.54 mm [0.1 in]
    - 位置数:10
    - 接插件系统:电线对板连接器
    - 端子焊接方式:通孔焊锡
    - 插座类型:两排
    - 外形尺寸:长度20.32 mm [0.8 in],高度9.19 mm [0.36 in]
    - 排距:2.54 mm [0.1 in]
    - 绝缘电阻:5000 MΩ
    - 工作电压:250 VAC
    - 接触电流:1 A
    - 工作温度范围:-65°C 至 105°C [-85°F 至 221°F]
    - 认证标准:UL 94V-0 防火等级,符合欧盟RoHS、REACH及ELV指令要求

    产品特点和优势


    1. 独特的低轮廓设计:此款连接器采用了低轮廓设计,适用于空间受限的应用场景,能够有效节省空间。
    2. 出色的电气性能:提供高达5000 MΩ的绝缘电阻和250 VAC的工作电压,确保可靠的信号传输和高安全性。
    3. 高效的安装方法:采用通过焊锡固定的设计,使得安装过程更加简便高效。
    4. 优秀的耐温性:能够在-65°C至105°C的宽温度范围内稳定工作,满足多种恶劣环境下的使用需求。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于计算机、消费电子、通信设备等领域。例如,在笔记本电脑和平板电脑内部,它用于连接主板和显示面板之间的Ribbon电缆,实现信号和电源的有效传输。
    使用建议
    1. 保持清洁:在安装过程中,务必保持所有连接器部件清洁,避免灰尘和杂质进入。
    2. 正确焊接:焊接时要确保温度适中,焊接时间不宜过长,以免损坏连接器内部结构。
    3. 散热处理:在高功耗环境下使用时,建议采取有效的散热措施,以防止高温导致连接器损坏。

    兼容性和支持


    此款连接器与其它相关产品兼容良好,可以与TE公司的其他电子元器件或设备搭配使用。厂商提供了全面的技术支持,用户可通过拨打+1 800 522 6752获取支持服务,也可访问TE官网获取更多信息。

    常见问题与解决方案


    1. 问题:焊接时连接器损坏。
    - 解决方案:检查焊接温度和时间,避免过高或过长,严格按照手册建议操作。
    2. 问题:信号传输不稳定。
    - 解决方案:确认连接器是否清洁、焊接是否牢固,同时检查电路板是否有潜在的干扰源。
    3. 问题:无法正常拆卸连接器。
    - 解决方案:使用配套工具轻轻按下EjectionLatch,确保均匀施力,以避免损坏连接器。

    总结和推荐


    总体来看,这款2.54 mm中心线间距的低轮廓电线对板连接器在设计上具备多项显著优势,不仅具备优异的电气性能和耐久性,还能适应严苛的工作环境。该产品在多个应用领域的表现均十分出色,适用于需要高性能和高可靠性的场合。鉴于以上优势,强烈推荐给各类电子设备制造商和设计师使用。

2-1761607-3参数

参数
防护等级 -
间距-配接 2.54mm
排数 2
额定电流 1A
针脚数 10pin
触头镀层 - 配接 金钯
触头镀层厚度 - 配接 760nm
类型 Header,Latch Lock/Eject Hooks,Long
颜色 蓝色
安装方式 通孔安装
零件状态 在售
包装方式 管装

2-1761607-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2-1761607-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 针座 - 公插针 TE CONNECTIVITY 2-1761607-3 2-1761607-3数据手册

2-1761607-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
