5-104505-5

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY

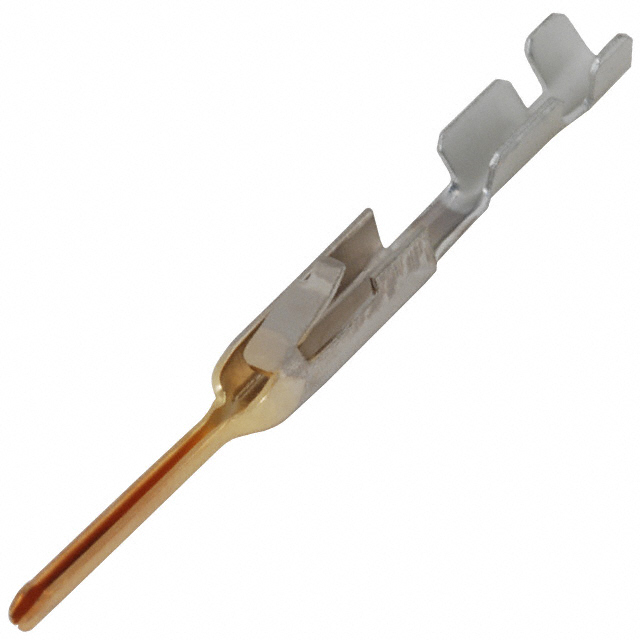

产品描述: TE Connectivity 镀金压接端子 公端子, AMPMODU MTE系列, 最大0.4mm², 最小0.1mm²
供应商型号: N-5-104505-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 触头 5-104505-5

5-104505-5概述


    产品简介


    产品类型:AMPMODU MTE系列压接型插针接触件(Pin Contact)
    主要功能:此接触件主要用于电气连接,适用于信号传输。其设计适用于各种电线尺寸和材质,并具备较高的电气特性和机械稳定性。
    应用领域:广泛应用于电子设备、工业自动化系统、通信设备等领域,如汽车电子、航空航天、仪器仪表和消费电子产品等。

    技术参数


    - 电气特性
    - 工作电压:300 VAC
    - 接触电阻:≤12 mΩ
    - 绝缘电阻:≥5000 MΩ
    - 耐电压:最大750 VAC
    - 额定电流:最大3 A
    - 压接区域镀层材料:锡
    - 插针镀层材料:金
    - 基材:磷青铜
    - 压接区镀层厚度:1.27–2.54 μm(50–100 微英寸)

    - 机械特性
    - 导线绝缘支撑:兼容绝缘直径范围为0.91–1.37 mm(0.035–0.054 in)
    - 焊接能力:不适用
    - 环境适应性
    - 工作温度范围:-65°C 至 105°C(-85°F 至 221°F)

    产品特点和优势


    - 高可靠性:镀金的接触表面提供长期的稳定性和良好的电接触特性。
    - 高耐电压:最大耐电压达到750 VAC,适合高压应用环境。
    - 广泛适用性:支持多种导线尺寸(26–22 AWG)和材料(铜合金),具有很强的通用性。
    - 低接触电阻:低至12 mΩ的接触电阻,确保高效的电流传导。
    - 环保合规:符合欧盟RoHS、ELV和REACH标准,满足国际环保要求。

    应用案例和使用建议


    应用案例:该接触件常用于信号传输的连接器装配中,例如板对板连接器和信号传输模块。在汽车电子和航空电子系统中,这些接触件广泛用于传感器和控制单元之间的信号传输。
    使用建议:
    - 确保导线的绝缘支撑直径在规定的范围内,以保证正确的机械连接。
    - 在安装过程中,确保压接区域镀层的质量,以提高电气连接的可靠性。
    - 定期检查接触件的磨损情况,及时更换损坏的部件,以维持系统的正常运行。

    兼容性和支持


    该接触件与AMPMODU MTE系列的其他部件兼容,支持用于标准矩形连接器。厂商提供技术支持热线(+1 800 522 6752),并可访问产品页面(TE.com)获取详细文档和技术支持。

    常见问题与解决方案


    1. 问:如何确保接触件的接触可靠性?
    答:确保接触区域的镀层质量,并定期进行检查和维护。压接工具的选择和使用也非常重要,确保按照正确的工艺参数进行操作。
    2. 问:在高温环境下,接触件是否仍然可靠?
    答:接触件可以在-65°C至105°C的工作温度范围内保持稳定的性能。但是,在极端高温环境下,建议进行额外的热测试以验证其可靠性。
    3. 问:如何选择合适的压接工具?
    答:应根据导线规格和接触件的型号选择专用的压接工具。确保压接工具与接触件匹配,以避免不良的压接效果。

    总结和推荐


    这款AMPMODU MTE系列的压接型插针接触件是一款高性能的产品,特别适用于信号传输的应用场景。其高可靠性、广泛适用性和环保特性使其在市场上具有很强的竞争力。如果你需要一款稳定可靠的接触件,这款产品是一个不错的选择。总体而言,我们强烈推荐使用这款产品来满足您的应用需求。

5-104505-5参数

参数
触头镀层厚度 380nm
类型 Connector Headers and PCB Receptacles
线规 22-26 AWG
触头镀层
触头端接 压接
长*宽*高 20.62mm(长度)*1.9mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

5-104505-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-104505-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 5-104505-5 5-104505-5数据手册

5-104505-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
