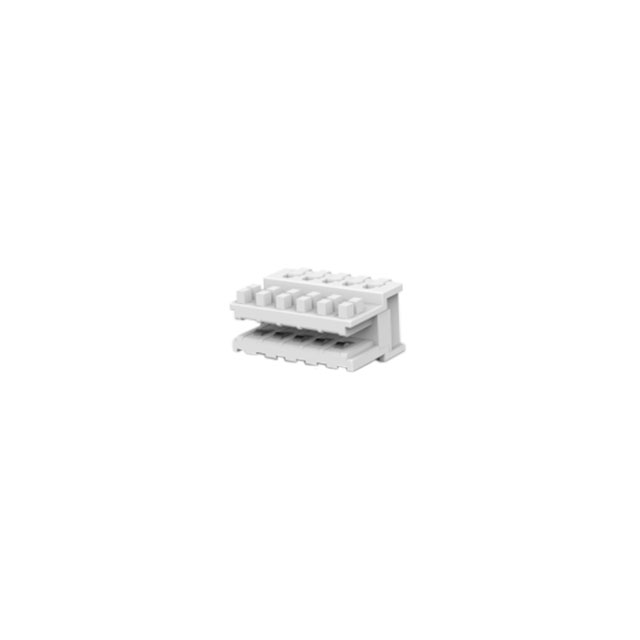

284930-5

厂牌: TE CONNECTIVITY
产品描述: 22-24 AWG Receptacle 2.5mm 1 5pin 10μm 锡 IDC 导线安装,自由悬挂,通孔安装 7.35mm(高度)
供应商型号: JY-284930-5
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 284930-5

284930-5概述

    # DUOPLUG Standard Female Connector 技术手册

    产品简介


    DUOPLUG Standard 女式连接器是一种用于电路板连接的电连接器,属于电线到电路板的连接系统。它的主要功能是实现电子设备内部不同部件之间的信号传输。这款连接器广泛应用于计算机、通信设备、工业控制系统等领域。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    - 型号: TE Part # 284930-5
    - 连接系统: 线到板
    - 接触方式: 插座型
    - 接触材料: 磷青铜基材,锡镀层
    - 额定电流: 最大2A
    - 工作电压: 交流63V
    - 中心线间距: 2.5mm(0.098英寸)
    - 接触载荷条件: 全负载
    - 引脚数量: 5个
    - 行数: 1行
    - PCB厚度: 推荐1.5mm(0.059英寸)
    - 操作温度范围: -40°C 至 110°C(-40°F 至 230°F)
    - 兼容绝缘直径范围: 1.3mm(0.05英寸)
    - 电线尺寸: 0.22 – 0.35mm²
    - 安装类型: 板上安装
    - 包装数量: 308个
    - 包装方式: 托盘包装

    产品特点和优势


    1. 插座型设计:提供可靠的插拔性能,适合频繁使用的应用场景。
    2. 磷青铜材料:具有良好的导电性和耐腐蚀性,能够长期保持性能稳定。
    3. 宽广的工作温度范围:能够在极端环境下正常工作,适用于各种严苛环境。
    4. 绝缘隔离能力:采用绝缘位移(IDC)技术,确保安全可靠。

    应用案例和使用建议


    应用案例
    此连接器适用于多种应用场景,如计算机主板上的信号传输、工业控制系统的数据传输等。例如,在一个复杂的数据采集系统中,这种连接器可以确保不同模块之间的信号可靠传输,从而提高整体系统的稳定性和可靠性。
    使用建议
    1. 在安装时,请确保正确选择合适的电线尺寸,避免过大或过小导致接触不良。
    2. 为了延长使用寿命,请确保环境温度不超过规定的上限,避免因高温造成连接器损坏。
    3. 定期检查连接器的磨损情况,及时更换老化的连接器以保证系统的正常运行。

    兼容性和支持


    - 兼容性: 与多款DUOPLUG系列连接器兼容,包括284930-8、2-284932-4等型号。
    - 支持: 对于技术支持,可拨打免费电话 +1 800 522 6752。制造商还提供了详尽的产品文档和技术资料,以便用户查阅和学习。

    常见问题与解决方案


    问题一:连接器接触不良
    解决方案:检查电线尺寸是否匹配,确认安装过程中没有错误操作。
    问题二:无法通过机械测试
    解决方案:确认连接器是否符合机械测试标准,如有需要请联系制造商进行进一步指导。
    问题三:接触电阻过高
    解决方案:检查接触部位是否有氧化或其他污染物,必要时请清洁接触面并重新安装。

    总结和推荐


    综合评估
    DUOPLUG Standard 女式连接器凭借其出色的电气性能和广泛的适用范围,在多种应用场景中表现优异。它不仅具有优秀的接触性能和耐久性,而且兼容性良好,支持各种扩展配置。
    是否推荐使用
    鉴于其卓越的品质和良好的市场反馈,我们强烈推荐用户选择这款连接器。无论是在研发阶段还是批量生产中,这款连接器都能为用户提供高效稳定的解决方案。

284930-5参数

参数
触头镀层
颜色 -
类型 Receptacle
针脚数 5pin
电缆端接 IDC
触头镀层厚度 10μm
间距 2.5mm
线规 22-24 AWG
排数 1
长*宽*高 7.35mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,袋装

284930-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284930-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 自由悬挂/面板安装 TE CONNECTIVITY 284930-5 284930-5数据手册

284930-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
