640311-5

产品分类: 端子 - 线对板端子
厂牌: TE CONNECTIVITY
产品描述: MINI AMP-IN 22-18 AWG POST TIN PLTD
供应商型号: Q-640311-5
供应商: 期货订购
标准整包数: 12000
TE CONNECTIVITY 端子 - 线对板端子 640311-5

640311-5概述


    产品简介

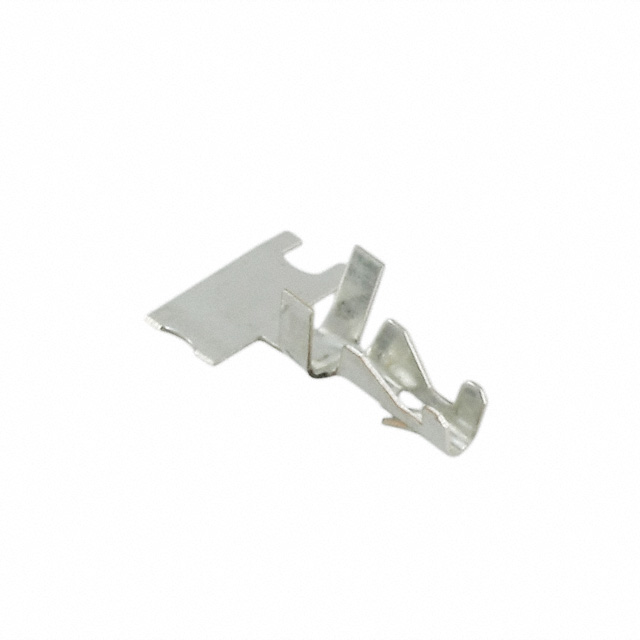

    640311-5 PCB Pin
    产品类型:PCB针(Pin)
    主要功能:用于印刷电路板(PCB)上的电气连接,适用于22至18 AWG(美国线规)范围内的电线。
    应用领域:广泛应用于各种电子设备中,包括通信设备、工业控制设备、家用电器和汽车电子系统等。

    技术参数


    - 孔径:PCB孔直径为1.83 mm(0.072英寸)
    - 适用电线范围:22至18 AWG,对应的截面积为0.3至0.9平方毫米
    - 绝缘直径范围:1.52至2.79毫米(0.06至0.11英寸)
    - 延伸高度:3.68 mm(0.145英寸)
    - 高度:从PCB表面向上突出1.35 mm(0.053英寸)
    - 厚度:推荐PCB厚度为1.57 mm(0.062英寸)
    - 温度范围:工作温度范围为-55至105摄氏度(-67至221华氏度)
    - 兼容性:支持无绝缘线材
    - 焊接方式:通过孔焊接
    - 端子电镀:锡镍复合镀层
    - 包装:每卷6000个

    产品特点和优势


    - 高可靠性:通过严格的测试标准,确保在极端环境下的可靠性和稳定性。
    - 适应性强:适用于不同直径的绝缘材料,适用范围广。
    - 环保合规:符合欧盟RoHS、ELV及REACH规定,保证环保合规性。
    - 高热稳定性和耐腐蚀性:采用镍和锡镀层,具有良好的抗腐蚀和耐高温性能。
    - 可焊性:可以承受波峰焊接过程中的高温(高达265摄氏度),易于安装和维护。

    应用案例和使用建议


    - 通信设备:在通信设备中用于连接天线和其他信号传输部件。
    - 工业控制设备:在工业自动化系统中,可用于连接传感器和执行机构。
    - 家用电器:例如洗衣机和冰箱中的连接器,能够承受家庭环境中的湿度和温度变化。
    - 汽车电子系统:可用于车辆中的电路连接,确保可靠的电气连接。
    使用建议:在使用时,确保所使用的电线直径在产品规格范围内,以保证最佳的连接效果和安全性。焊接过程中应注意焊接温度,避免过高的温度导致端子损坏。同时,定期检查和清洁焊接点,确保长期稳定的电气连接。

    兼容性和支持


    - 兼容性:与市场上常用的PCB和导线兼容,适合各种通用设计。
    - 技术支持:如需进一步的技术支持,请拨打+1 800 522 6752联系供应商获取帮助。

    常见问题与解决方案


    - 问题:焊接后端子脱落
    解决方案:检查焊接温度和时间是否符合要求;确保焊接过程中没有损坏端子结构。
    - 问题:接触不良
    解决方案:检查电线直径是否符合规格;重新焊接或更换新的端子。
    - 问题:端子表面氧化
    解决方案:使用适当的清洗剂进行清洁,必要时更换新的端子。

    总结和推荐


    640311-5 PCB Pin在设计和性能上都表现出了极高的标准。它不仅适用于多种应用场景,还具备优良的电气性能和稳定性。同时,其环保合规性和高热稳定性使其在市场上具备较强的竞争力。对于需要高质量电气连接的应用场合,我们强烈推荐使用这款产品。无论是从技术规格还是实际应用效果来看,640311-5都是一个值得信赖的选择。

640311-5参数

参数
安装方式 板安装,通孔安装
零件状态 在售
包装方式 卷带包装

640311-5厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640311-5数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 线对板端子 TE CONNECTIVITY 640311-5 640311-5数据手册

640311-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
