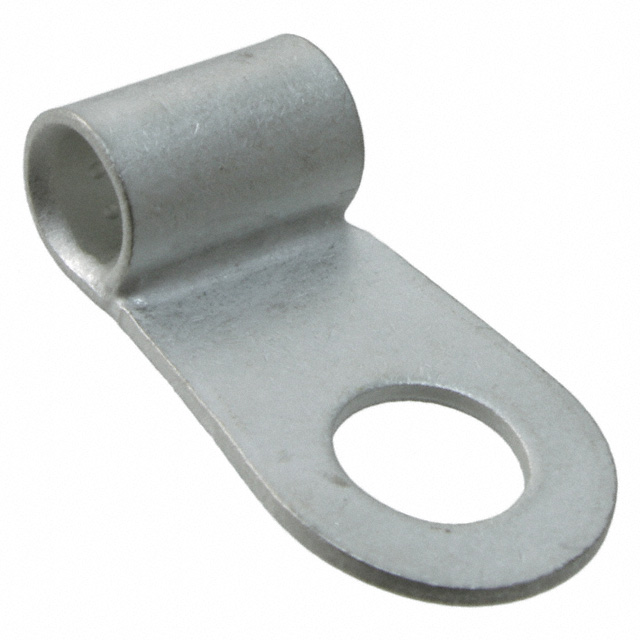

321056

产品分类: 端子 - 环形端子
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 圆形端子 裸端子, Budget系列, M8 (5/16)螺栓, 8.33mm内环直径, 最大线规16.8mm²
供应商型号: N-321056
供应商: 云汉优选
标准整包数: 1

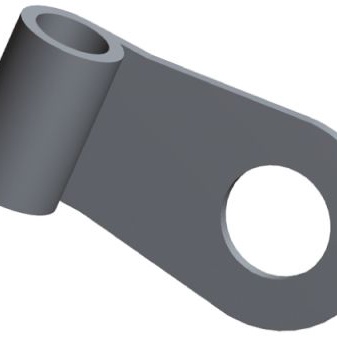

TE CONNECTIVITY 端子 - 环形端子 321056

321056概述

    电子元器件技术手册:封闭式环形舌型端子

    产品简介


    本文档介绍了321056型号的封闭式环形舌型端子(Closed Ring Tongue Terminal)。这种端子主要用于电气连接,特别是在需要可靠电气接触的应用中。它适用于6 AWG规格的电线,支持5/16英寸(M8)尺寸的螺栓。端子的主要功能是将导线可靠地连接到电气装置上,广泛应用于汽车、工业控制、电力系统等领域。

    技术参数


    以下是该端子的技术规格及关键性能参数:
    - 型号: 321056
    - 电线规格: 6 AWG
    - 螺栓尺寸: 5/16英寸 / M8
    - 螺栓直径: 7.92毫米(0.312英寸)
    - 舌厚度: 0.79毫米(0.031英寸)
    - 长度: 30.48毫米(1.2英寸)
    - 内部直径: 5.69毫米(0.224英寸)
    - 适用温度范围: -55°C至170°C(-67°F至338°F)
    - 操作条件: 无绝缘
    - 电气兼容性: 适用于铜质导线及镀锡层
    - 包装数量: 每盒100个
    - 合规性: 符合欧盟RoHS、ELV和REACH标准

    产品特点和优势


    该封闭式环形舌型端子的主要特点如下:
    - 闭口舌型设计:提高机械强度和电气连接的可靠性。
    - 镀锡处理:增强防腐蚀能力,延长使用寿命。
    - 无绝缘设计:直接与导线紧密接触,提高导电性能。
    - 兼容多种标准:满足多国和地区安全与环保要求。
    这些特点使其在恶劣的工作环境下仍能保持良好的电气性能和机械稳定性,适合于多种严苛应用场合。

    应用案例和使用建议


    这类端子在工业控制、电源转换、汽车电气系统等场合都有广泛应用。例如,在汽车电池接线中,使用此类端子可以确保安全可靠的电气连接。为了更好地利用这些端子,建议在安装时注意以下几点:
    - 正确选择螺栓尺寸:避免过小或过大导致连接不稳固或损坏端子。
    - 清洁和除锈:确保螺栓和端子表面干净无锈,以获得最佳电气接触。
    - 适当紧固:不要过度紧固,以免破坏端子结构或导线。

    兼容性和支持


    - 兼容性:321056型号端子适用于标准5/16英寸(M8)螺栓。此外,与之相配的电线应为铜材质且镀锡层。
    - 支持和服务:如有任何技术问题或需要支持,可拨打 +1 800 522 6752 获取帮助。

    常见问题与解决方案


    - Q: 端子长时间使用后,导电性能降低。
    - A: 检查端子是否有氧化或腐蚀现象,必要时更换新的端子。保持端子表面清洁,避免暴露于潮湿环境中。
    - Q: 螺栓拧紧时端子损坏。
    - A: 确保使用的螺栓尺寸合适,避免使用过大的扭矩,以防端子变形或损坏。
    - Q: 产品在极端温度下表现不稳定。
    - A: 该端子的额定温度范围为-55°C至170°C,超出此范围可能会出现性能下降。如需在极端环境下使用,请咨询制造商。

    总结和推荐


    综上所述,321056型号封闭式环形舌型端子是一款设计优良、性能稳定的电气连接产品。它的高机械强度、良好的电气连接性能以及符合多项国际安全标准的特点,使其成为各种严苛应用场合的理想选择。强烈推荐在需要高度可靠电气连接的场合使用该产品。
    希望以上内容能够全面介绍并展示该封闭式环形舌型端子的优势与适用范围。如需进一步了解详情,欢迎访问TE官网进行查看。

321056参数

参数
长*宽*高 15.88mm(宽度)*1.14mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

321056厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

321056数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 环形端子 TE CONNECTIVITY 321056 321056数据手册

321056封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 9.805 ¥ 83.3425
35+ $ 8.0134 ¥ 68.1139
75+ $ 7.4664 ¥ 63.4644
100+ $ 5.8752 ¥ 49.9392
500+ $ 3.366 ¥ 28.611
1000+ $ 3.2742 ¥ 27.8307
2500+ $ 3.1926 ¥ 27.1371
5000+ $ 2.9478 ¥ 25.0563
库存: 73
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1250.13
