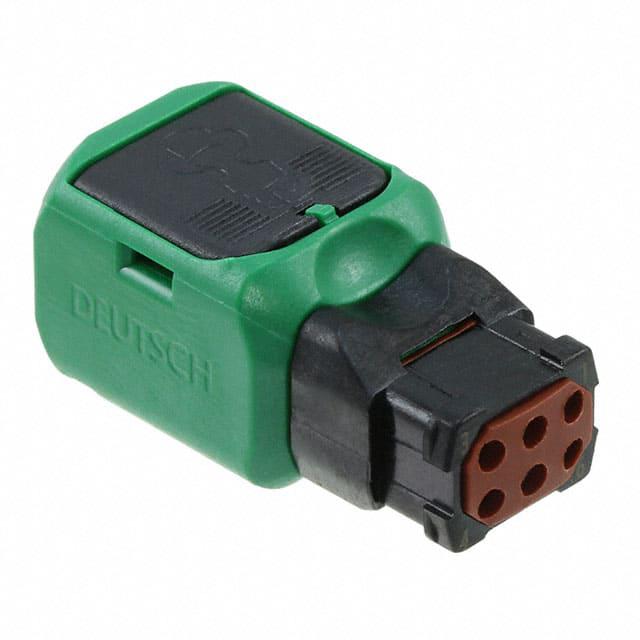

D369-P66-CP0

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: TE’s lightweight, compact 369 series rectangular connectors feature 6-way plug position standard, and are suited for a variety of applications.
供应商型号: 1508-1026-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 矩形连接器 - 外壳 D369-P66-CP0

D369-P66-CP0概述

    369 Series Connectors:高可靠性、轻量级的小型化连接器

    产品简介


    369系列连接器是TE Connectivity(TE)公司设计的一种小型化、高可靠性的连接器,适用于航空航天领域。它们不仅符合电气线路互连系统(EWIS)的最佳实践,而且能够应对恶劣的工作环境。369系列连接器具有矩形形状、低重量、小尺寸等特点,适用于航空电缆布线及各类工业、无人车辆、商业及军用直升机、医疗设备、汽车等领域。

    技术参数


    369系列连接器的技术参数包括机械特性和电气特性:
    机械特性
    - 操作温度范围:-55°C至+175°C
    - 液体耐受性:EN2591-315标准
    - 防护等级:IP67
    - 气压:EN2591-314:海拔15公里(50,000英尺),压力12.1千帕(1.75磅/平方英寸)
    - 振动:EN2591-403方法B,等级E,8小时/轴
    - 冲击:EN2591-402方法A,严重度100
    - 烟雾毒性:FAR 25.853附录F;ABD0031
    - 可燃性:FAR 25.853附录F;EN2591-317
    - 使用寿命:500次插拔循环
    电气特性
    - 绝缘耐电压:接合状态下为1500 VRMS,漏电流<2 mA
    - 工作电流:5A
    - 绝缘电阻:初始值≥5000 MΩ
    - 工作电压:交流电400伏,直流电500伏

    产品特点和优势


    1. 重量和空间节省:采用复合材料制造,相比同类产品重量减轻约80%,体积减少40%,降低了成本。
    2. 坚固设计:基于现有的ARINC 809/EN4165/ARINC 854标准,使用AS39029/EN3155接触件。
    3. 便捷操作:提供多种颜色编码的键控选项,易于安装和维护,具有盲插接口。
    4. 安全防护:全密封设计,具备三重线束密封和瓶塞式接口密封,符合低烟、低毒性和阻燃性要求。
    5. 屏蔽功能:具备60 dB低频下的电磁干扰屏蔽效能,可在高速传输下满足100Mbps的数据传输需求。

    应用案例和使用建议


    1. 应用案例:广泛应用于机舱照明、氧气面罩系统、厨房系统、座椅动作系统、工业设备、无人驾驶车辆、商业和军事直升机、医疗设备和汽车行业。
    2. 使用建议:369系列连接器适用于需要高效能、轻量化和紧凑型解决方案的应用场合。用户可以根据具体需求选择合适的连接器配置,并遵循制造商的安装指南确保正确的连接和维护。

    兼容性和支持


    369系列连接器与TE现有的产品线兼容,可以方便地与其他TE产品进行集成。制造商提供了详细的安装和使用文档,还提供了一些配件,如线缆夹、接头保护套等,以增强连接器的功能和安全性。

    常见问题与解决方案


    1. 问题:如何确定正确的电缆直径?
    - 解决方案:根据手册中的建议选择适当的电缆直径,通常使用2.50 x 1.05 mm(0.98 x 0.041英寸)的电缆直径。
    2. 问题:如何清洁连接器?
    - 解决方案:使用适当的清洁剂,按照手册中的步骤进行清洁。
    3. 问题:如何判断连接器是否正确安装?
    - 解决方案:确保连接器发出清晰的点击声,表示已完全接合。

    总结和推荐


    总体而言,369系列连接器是高性能、紧凑型、轻量化的连接器解决方案。其独特的设计使其在航空航天、工业、无人机等领域表现出色。我们强烈推荐这款产品给寻求高性能、紧凑型连接器的工程师和设计师。其优越的性能和广泛的适用性使得它成为市场上一个极具竞争力的选择。

D369-P66-CP0参数

参数
针脚数 6pin
类型 Friction Lock,Plug
颜色 绿色,黑色
触头类型 Male or Female
紧固类型 -
排数 2
触头端接 压接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

D369-P66-CP0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

D369-P66-CP0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY D369-P66-CP0 D369-P66-CP0数据手册

D369-P66-CP0封装设计

查看详情并下载
Symbol
Footprint
3D Model
