TE CONNECTIVITY  623898-000

623898-000概述

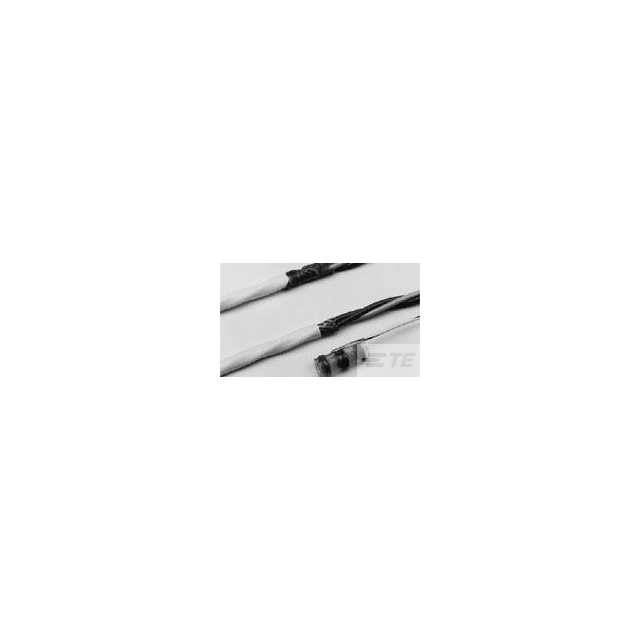

    SolderSleeve Devices: Detailed Technical Manual and User Guide

    1. 产品简介


    SolderSleeve Devices 是由Raychem生产的特种电缆端接装置,旨在为电缆提供一种低温度焊接的防护解决方案。这些设备适用于需要高强度和可靠连接的电缆应用,尤其在极端温度环境下表现出色。主要功能包括:
    - 环境保护:通过透明蓝色的热缩绝缘套管提供物理和化学保护。
    - 预安装焊接:内置Cd18型焊料和ROL0型助焊剂,确保高效可靠的焊接。
    - 温度适应性强:能够在-55°C到+125°C的宽温度范围内正常工作。
    - 应用广泛:适用于105°C及以上的电缆,特别适合用于航空、军事和工业自动化等领域。

    2. 技术参数


    以下是不同型号SolderSleeve Devices的主要技术参数:
    | Part Name | Cable Dimensions (mm) | Insulation Sleeve (mm) | Solder Preform (mm) | Meltable Rings (mm) | Pre-Installed Lead (mm) |
    |
    | ST18-1-55-GA-CL | 16.5 (0.650) | 1.9 (0.075) | 2.65 (0.105) | 8.25 (0.325) | 2.65 (0.105) |
    | ST18-2-55-GA-CL | 16.5 (0.650) | 2.65 (0.105) | 3.68 (0.145) | 8.25 (0.325) | 3.68 (0.145) |
    | ST18-3-55-GA-CL | 16.5 (0.650) | 4.3 (0.170) | 5.08 (0.200) | 8.25 (0.325) | 5.08 (0.200) |
    | ST18-4-55-GA-CL | 19.1 (0.750) | 5.95 (0.235) | 6.45 (0.255) | 8.25 (0.325) | 6.45 (0.255) |
    | ST18-5-55-GA-CL | 19.1 (0.750) | 7.0 (0.275) | 7.6 (0.300) | 8.25 (0.325) | 7.0 (0.275) |

    3. 产品特点和优势


    - 高可靠性:使用高温稳定材料,能够在恶劣环境中保持长时间运行。
    - 易安装性:预装焊接材料简化了组装过程,减少了安装时间和成本。
    - 广泛的适用性:可应用于多种电缆类型,具有很高的灵活性。
    - 卓越的防护能力:透明蓝色绝缘套管不仅可以防止化学侵蚀,还能提供视觉检查的便利性。

    4. 应用案例和使用建议


    - 航空航天:由于其耐温范围广,适用于航空电子设备。
    - 工业自动化:在需要长期稳定连接的应用中表现出色。
    - 军事设备:耐受极端环境,保证高可靠性的电缆连接。
    使用建议:
    - 在安装前仔细准备电缆,确保电缆符合要求尺寸并进行清洁处理。
    - 按照Raychem Process Standard RCPS-100-70的操作步骤进行安装。

    5. 兼容性和支持


    - 与其他TE Connectivity生产的电缆附件高度兼容,方便集成使用。
    - TE Connectivity提供全面的技术支持和售后保障,确保用户能够获得最佳的服务体验。

    6. 常见问题与解决方案


    - 问题1:焊接不牢固
    - 解决方案:确认焊接温度达到要求,重新操作焊接过程。
    - 问题2:套管破损
    - 解决方案:检查套管是否符合规定尺寸,替换新的套管。
    - 问题3:颜色标识不清晰
    - 解决方案:更换符合标准颜色的预装焊接材料。

    7. 总结和推荐


    SolderSleeve Devices 是一款高性能的电缆端接解决方案,适用于各种严苛环境下的应用。凭借其卓越的防护性能和高可靠性,它成为许多行业中的首选产品。推荐在对电缆连接稳定性有较高要求的项目中采用。

623898-000参数

参数
零件状态 在售
包装方式 盒装

623898-000厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

623898-000数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY TE CONNECTIVITY 623898-000 623898-000数据手册

623898-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 1.8974 ¥ 16.1279
150+ $ 1.8128 ¥ 15.4088
300+ $ 1.7544 ¥ 14.9124
600+ $ 1.7238 ¥ 14.6523
库存: 982
起订量: 60 增量: 1
交货地:
最小起订量为:60
合计: ¥ 967.67
