5745783-3

产品分类: D-Sub 连接器
厂牌: TE CONNECTIVITY
产品描述: 外壳尺寸为 3 的 PCB D-Sub AMPLIMITE 插座组件,中心线间距为 2.77mm,采用直角 PCB 安装方向。用于信号电路应用,工作温度范围为 -55-105℃。
供应商型号: UA-5745783-3
供应商: 海外现货
标准整包数: 65

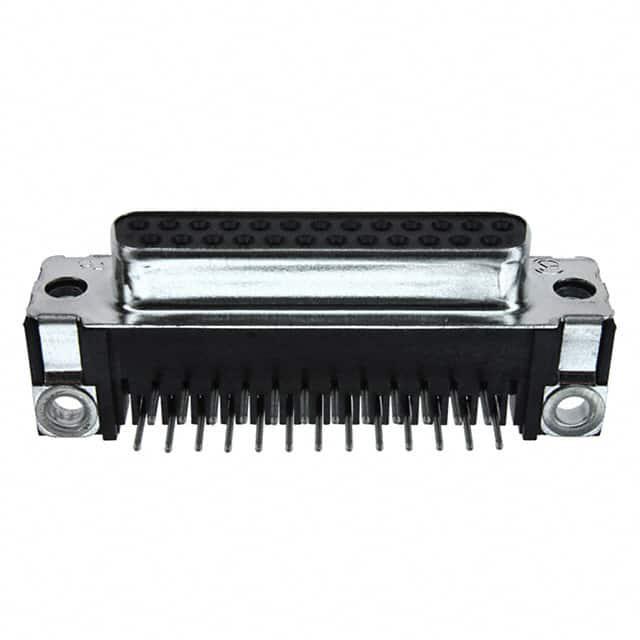

TE CONNECTIVITY D-Sub 连接器 5745783-3

5745783-3概述

    AMPLIMITE Subminiature D Connectors

    产品简介


    AMPLIMITE Subminiature D Connectors 是一种先进的电子连接器,适用于广泛的工业和消费电子产品。这些连接器以其小型化、高性能和高可靠性著称,主要用于信号传输和电源分配。这些连接器广泛应用于电信设备、计算机、网络基础设施、医疗设备和其他需要高密度连接的应用领域。

    技术参数


    以下是从技术手册中提取的主要技术参数和技术规格:
    - 接触密度:9 至 78 位置(不同壳体尺寸)
    - 接触镀层:金/锡镀层,金闪光镀层/锡镀层
    - 插头和插座版本:适用于多种位置数(9, 15, 25, 37, 50)
    - 安装方式:前金属外壳,后金属外壳,全塑料外壳
    - 工作温度范围:-40°C 到 +125°C
    - 机械特性:接触插入力最大为 13.34N,接触保持力最小为 22.24N
    - 电气特性:单个触点电流承载能力最大为 6.0 安培(对于 18AWG 线材),接触电阻最大为 15 毫欧姆
    - 环境特性:随机振动最大 20G,物理冲击最大 50G

    产品特点和优势


    - 火焰阻燃材料:UL 94V-0 等级,确保了良好的安全性能。
    - 低成本设计:提供了一种性价比高的连接器解决方案。
    - 集成式板锁:确保在焊接前稳固固定在 PCB 板上。
    - 通用性:与其他符合 MIL-C-24308 的 20 或 22 子微型 D 型连接器互换。
    - 高密度设计:减少占用的 PCB 板空间,适用于高密度布线需求。

    应用案例和使用建议


    - 应用场景:广泛应用于电信设备、计算机、网络基础设施和医疗设备等领域。
    - 使用建议:在设计时应注意插头和插座的接触面积和接触长度,以确保最佳的电气性能和机械强度。选择合适的连接器时,应考虑接触位置数、安装方式和工作环境等因素。

    兼容性和支持


    - 兼容性:与任何尺寸 20 或 22 子微型 D 连接器兼容,符合 MIL-C-24308 规范。
    - 支持:制造商提供详尽的技术文档和支持,包括详细的产品规格、安装指南和客户图纸。

    常见问题与解决方案


    - 问题 1:连接器无法正确插入。
    - 解决方法:检查插头和插座的接触位置是否匹配,确认安装方式是否正确。
    - 问题 2:连接器接触电阻过高。
    - 解决方法:检查接触表面是否清洁,必要时重新进行镀层处理。
    - 问题 3:连接器无法牢固固定在 PCB 上。
    - 解决方法:确认使用正确的安装硬件,并确保螺纹锁紧件已正确拧紧。

    总结和推荐


    AMPLIMITE Subminiature D Connectors 以其卓越的性能、可靠性和广泛的应用范围,成为众多行业中首选的连接器之一。这些连接器的设计充分考虑了用户的实际需求,并提供了详细的文档和支持,使其在实际应用中表现优异。强烈推荐在高密度布线和对小型化、高性能连接器有需求的项目中使用 AMPLIMITE Subminiature D Connectors。

5745783-3参数

参数
额定电流 6A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 托盘

5745783-3厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5745783-3数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY D-Sub 连接器 TE CONNECTIVITY 5745783-3 5745783-3数据手册

5745783-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
650+ $ 2.2625 ¥ 18.9598
库存: 650
起订量: 650 增量: 65
交货地:
最小起订量为:650
合计: ¥ 12323.87
