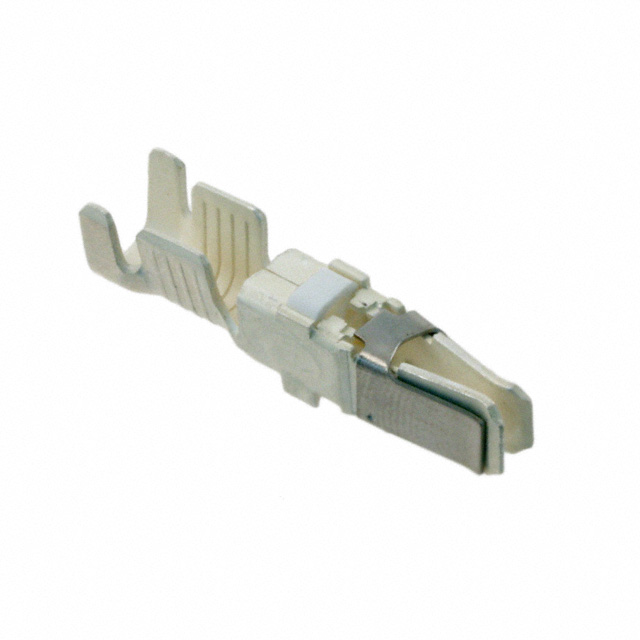

66741-2

产品分类: 多用途触头
厂牌: TE CONNECTIVITY
产品描述: Contact SKT 16 Size Crimp ST Cable Mount 10AWG Bag
供应商型号: N-66741-2
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 多用途触头 66741-2

66741-2概述


    产品简介


    AMP精密针和插座接触器是用于高压连接器的关键部件。本系列主要包括I型、压接型、插装型功率接触器,设计用于承载高电流。其广泛应用于电力传输系统、工业自动化设备、大型机械及其他需要高可靠性连接的场合。这些接触器提供良好的电气连接性能和机械强度,确保在各种恶劣环境下的稳定工作。

    技术参数


    基本参数
    - 尺寸:长度、宽度及厚度以英寸或毫米表示(根据要求)。
    - 材料:
    - 接触体:黄铜
    - 保持弹簧:铍青铜
    - 镀层:黄铜接触体镀金,镍下镀层
    - 其他材料:不锈钢、银、磷青铜
    电气特性
    - 电流承载能力:
    - Type I:12号引脚直径为0.094英寸(2.39mm),最大测试电流为23安培。
    - Type XII:螺纹机加工型最大电流承载能力为60安培(30°C温度上升,使用8号电线)。

    - 电压等级:额定电压为600VAC。
    - 绝缘电阻:典型值为1000兆欧以上(具体数值取决于型号和应用)。
    - 温升曲线:详细曲线见图表,提供温度上升和电流的关系。

    产品特点和优势


    - 高可靠性:采用高标准材料和精密制造工艺,确保接触稳定性和长期耐用性。
    - 高电流承载能力:通过优化设计实现最大电流负载,如Type XII最高可达60安培。
    - 广泛的适用性:适用于多种高压应用,包括电缆到电缆、电缆到板子等连接需求。
    - 高耐腐蚀性:金和银涂层显著提高抗腐蚀性能,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 电力传输系统:用于发电站、输电线路等高压输电系统的连接。
    - 工业自动化设备:如工厂自动化设备中的高压连接点,确保稳定的电力供应。
    - 大型机械:工程机械和农业机械中的大电流传输场合。
    使用建议
    - 在选择合适型号时,需考虑电流需求、工作环境温度等因素。
    - 安装时注意正确使用工具进行压接操作,以确保最佳接触效果。

    兼容性和支持


    - 产品兼容多种Tyco Electronics品牌的连接器系列,如CPC、CMC、G Series、M Series等。
    - 技术支持热线:美国地区拨打1-800-522-6752,加拿大拨打1-905-475-6222,墨西哥拨打01-800-733-8926。

    常见问题与解决方案


    1. 安装困难:
    - 解决方案:仔细阅读安装指南,确保按照正确的步骤和工具进行操作。
    2. 接触不良:
    - 解决方案:检查接触面是否有灰尘或杂质,必要时使用清洁剂清理。
    3. 过热:
    - 解决方案:确保负载不超过额定值,定期检查并更换老化部件。

    总结和推荐


    总结:AMP精密针和插座接触器以其卓越的电流承载能力和稳定性,在高压连接器领域具有明显优势。其广泛应用范围和高可靠性使其成为电力传输、工业自动化及大型机械等领域的理想选择。
    推荐:强烈推荐该系列产品给需要高电流可靠连接的应用场合。通过详细的安装指导和技术支持,确保用户能够获得最佳性能体验。

66741-2参数

参数
长*宽*高 32.18mm(长度)*7.11mm(高度)
安装方式 压入式
零件状态 在售
包装方式 散装,袋装

66741-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

66741-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 多用途触头 TE CONNECTIVITY 66741-2 66741-2数据手册

66741-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 10.5152 ¥ 89.3792
30+ $ 10.0322 ¥ 85.2737
55+ $ 9.7614 ¥ 82.9719
150+ $ 9.5778 ¥ 81.4113
300+ $ 9.3942 ¥ 79.8507
5000+ $ 6.9564 ¥ 59.1294
10000+ $ 6.0078 ¥ 51.0663
20000+ $ 5.9262 ¥ 50.3727
库存: 80
起订量: 15 增量: 1
