PB134024

产品分类: 其他继电器
厂牌: TE CONNECTIVITY
产品描述: 通用继电器 通孔安装 15mm*15mm*20mm
供应商型号: ET-2885547
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY 其他继电器 PB134024

PB134024概述

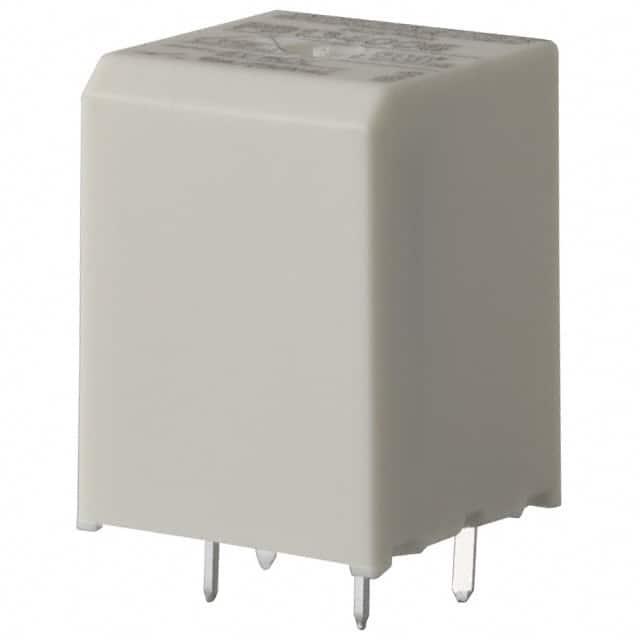

    SCHRACK General Purpose Low Power PCB Relays

    1. 产品简介


    SCHRACK 的 Miniature Power PCB Relay(微型功率PCB继电器)是一种广泛应用于白家电、小型家用电器和加热温度控制器等领域的低功率电子元器件。该产品采用1极10A的设计,可选1个常闭触点(1 Form C,CO)或1个常开触点(1 Form A,NO),并具有无镉环保触点材料,符合IEC 60335-1标准。

    2. 技术参数


    - 触点数据
    - 触点排列:1 Form C(CO)或1 Form A(NO)
    - 额定电压:250VAC
    - 最大切换电压:400VAC
    - 额定电流:10A
    - 最大分断能力:2500VA
    - 接触材料:AgNi 90/10,AgSnO2
    - 操作频率(带/不带负载):360/36000h-1
    - 动作/释放时间(最大值):10/20ms
    - 回跳时间(最大值):10/15ms(Form A/Form C)
    - 机械耐久性
    - 直流线圈操作次数:5x10^6 次
    - 线圈数据
    - 线圈电压范围:5至48VDC(PB1),5至24VDC(PB5),5至36VDC(PB6)
    - 工作电压范围:2V
    - 典型型号(直流线圈,360mW)
    - PB1:
    - 5VDC: 3.75V, 0.5A, 70Ω, 357mW
    - 6VDC: 4.50V, 0.6A, 100Ω, 360mW
    - 9VDC: 6.75V, 0.9A, 225Ω, 360mW
    - PB5:
    - 12VDC: 9.00V, 1.2A, 400Ω, 360mW
    - 24VDC: 18.00V, 2.4A, 1600Ω, 360mW
    - PB6:
    - 48VDC: 36.00V, 4.8A, 6400Ω, 360mW

    3. 产品特点和优势


    - 环境友好:无镉触点材料,符合环保标准。
    - 高可靠性:紧凑而简单的设计提供高度的过程安全性。
    - 通用性强:支持多种触点排列和线圈配置,适用于广泛的工业应用。
    - 严格认证:通过VDE和UL认证,确保产品的可靠性和安全性。

    4. 应用案例和使用建议


    - 典型应用:白家电、小型家用电器、加热温度控制器。
    - 使用建议:为了充分发挥该继电器的功能,建议严格按照应用指南进行安装和接线。特别注意的是,应避免在继电器下方的PCB板上有任何孔洞或切口,以确保良好的机械稳定性。

    5. 兼容性和支持


    - 兼容性:与其他标准PCB接口兼容。
    - 技术支持:TE Connectivity提供了详尽的技术文档和支持服务,包括应用指南和故障排除手册。

    6. 常见问题与解决方案


    - 问题1:继电器在高温环境下频繁动作时失效。
    - 解决方案:检查环境温度是否超过85°C,并确保冷却系统正常工作。
    - 问题2:继电器操作时间过长。
    - 解决方案:确认操作电压是否在规定范围内,并检查是否有外部干扰影响。
    - 问题3:接触不良。
    - 解决方案:定期清洁和维护继电器,并确保连接紧固可靠。

    7. 总结和推荐


    SCHRACK Miniature Power PCB Relay 是一款高性能、环境友好的继电器,适用于多种低功率应用场合。其紧凑设计和广泛的适用范围使其成为市场的理想选择。经过严格的测试和认证,该产品具有较高的可靠性和耐用性。我们强烈推荐使用该产品,尤其是在需要高可靠性的白家电和家用电器领域。

PB134024参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 15mm*15mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

PB134024厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

PB134024数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 其他继电器 TE CONNECTIVITY PB134024 PB134024数据手册

PB134024封装设计

查看详情并下载
Symbol
Footprint
3D Model
