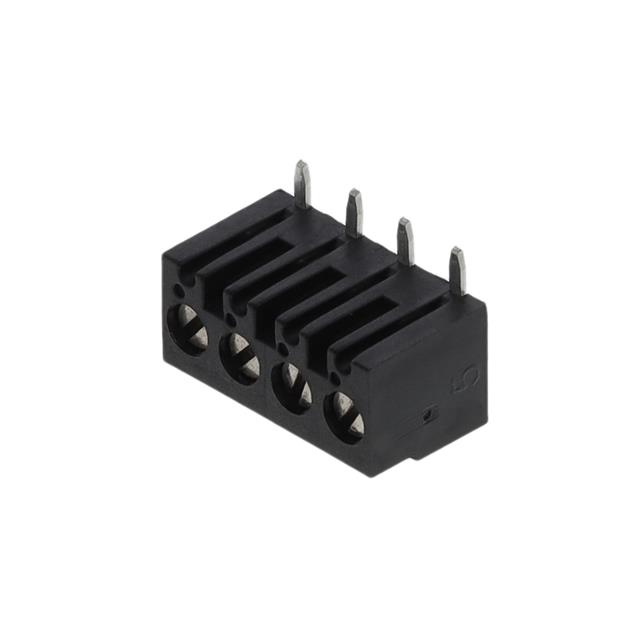

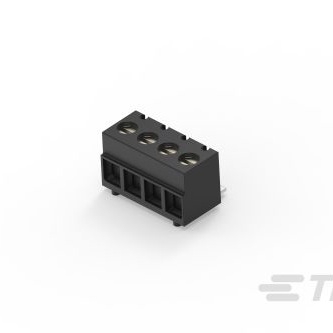

2383945-4

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: TE Connectivity PCB端子台, 4路, 3.81mm节距, 板
供应商型号: 3787064
供应商: 海外现货
标准整包数: 300
TE CONNECTIVITY 接线板-线至板 2383945-4

2383945-4概述


    产品简介


    本文将介绍一种终端块(Terminal Block),这是一种表面贴装型(SMD)的产品,设计用于电路板上实现电气连接。本产品主要应用于电力传输、工业自动化、通信系统等领域。终端块通过螺丝端子实现稳定的电气连接,广泛适用于需要高可靠性的场合。

    技术参数


    - 材料与表面处理
    - 外壳: 高温PA,UL94 V0等级,颜色为黑色
    - 螺钉M2: 黄铜合金,镍电镀
    - 夹紧部件: 黄铜合金,镍电镀
    - 接触点: 黄铜合金,镍及锡电镀

    - 机械规格
    - 导线剥皮长度: 5-6毫米
    - 推荐/最高紧固扭矩: 0.2/0.25牛米
    - 电气规格
    - 导线范围: 16至28 AWG
    - 最大电压: 300伏特
    - 最大电流: 12安培
    - 接触电阻: <15毫欧姆
    - 绝缘电阻: >1000兆欧姆(500伏直流)
    - 操作温度范围: -40°C 至 +105°C

    产品特点和优势


    1. 高温耐受性: 采用UL94 V0级高温PA材料,能够在极端温度环境下保持稳定性能。
    2. 可靠的电气连接: 通过精密的螺钉端子设计确保连接稳固,不易松动。
    3. 高绝缘性能: 接触点采用多层镀层处理,提高绝缘性能,确保电路安全。
    4. 宽泛的应用范围: 适用于广泛的导线规格,且操作温度范围广,适用于多种工业环境。

    应用案例和使用建议


    应用案例
    终端块广泛应用于各种工业自动化控制系统,如机器人的信号传输系统、工厂的监控系统等。这些系统对电气连接的可靠性要求极高,终端块能够提供长期稳定的电气连接。
    使用建议
    1. 导线准备: 确保导线剥皮长度准确,避免因过长或过短导致接触不良。
    2. 安装时注意扭矩: 紧固螺钉时应注意控制扭矩,以防止过紧或过松造成连接不稳定。
    3. 定期检查: 在安装后定期检查连接部位,确保长期稳定运行。

    兼容性和支持


    该终端块与其他同类产品的兼容性良好,可以方便地与其他标准电气组件配合使用。厂商提供了详尽的技术文档和支持服务,用户可通过官方渠道获取更多技术支持信息。

    常见问题与解决方案


    1. 问题: 导线剥皮后无法固定在端子上。
    - 解决方案: 检查剥皮长度是否合适,同时确保螺钉拧紧至适当的扭矩。
    2. 问题: 接触电阻偏高。
    - 解决方案: 检查接触点是否清洁,必要时可重新进行清洗并再次安装。
    3. 问题: 螺钉端子在使用过程中出现松动。
    - 解决方案: 确保螺钉完全拧紧,并在后续使用中定期检查和调整。

    总结和推荐


    总体来看,这款终端块在材料选择、机械与电气性能方面表现优异,具有良好的高温耐受性和宽泛的操作温度范围。特别是在高可靠性需求的工业环境中,其稳定可靠的电气连接特性使其成为理想的选择。因此,我强烈推荐该产品给需要高性能电气连接解决方案的用户。

2383945-4参数

参数
长*宽*高 15.24mm(长度)*9.9mm(高度)
安装方式 夹子安装,螺纹安装,贴片安装
零件状态 在售
包装方式 卷带包装

2383945-4厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

2383945-4数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 2383945-4 2383945-4数据手册

2383945-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
