HD36-18-14SE-059

产品分类: 汽车连接器
厂牌: TE CONNECTIVITY

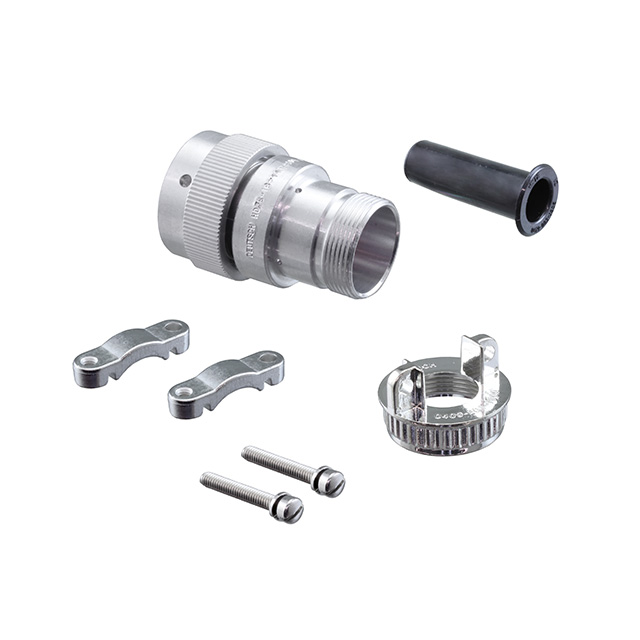

产品描述: 德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。
供应商型号: HD36-18-14SE-059
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 汽车连接器 HD36-18-14SE-059

HD36-18-14SE-059概述

    HD30 Series Connector System: Comprehensive Overview

    1. 产品简介


    HD30系列连接器系统是TE Connectivity (TE)推出的一款高性能连接器,旨在满足严苛工业环境下的连接需求。这些连接器广泛应用于汽车、航空航天、工业自动化、电信及医疗设备等领域。通过精心设计和高标准测试,HD30系列连接器不仅提供可靠的电气性能,还具备出色的机械和环境稳定性,确保长期稳定运行。

    2. 技术参数


    以下是HD30系列连接器的技术规格、性能参数及电气特性:
    - 电压: 250 V AC/DC(对于部分型号为200 V AC/DC)
    - 电流: 见下表
    - 温度范围: -55°C 至 +125°C
    - 防护等级: IP67
    - 接触电阻:
    - 对于12 AWG:最大77 mV
    - 对于16 AWG:最大89 mV
    - 低电平接触电阻: 最大6 mΩ(使用100 mA电流测量)
    | 接触尺寸 | 线径 (AWG/mm²) | 所有电路满载时电流(A) |
    |
    | 4 | 4 [25.0-21.0] | 100 |
    | 6 | 6 [16.0-13.0] | 8 |
    | 8 | 8 [10.0-8.0] | 60 |
    | 10 | 10 [6.0-5.0] | 40 |
    | 12 | 12 [4.0-2.5] | 25 |
    | 14 | 2.0 | 18 |
    | 16 | 12 [2.5] | 13 |
    此外,HD30系列连接器还经过了一系列环境测试,确保其能够在极端条件下正常工作,如振动、冲击、高低温循环等。

    3. 产品特点和优势


    - 卓越的电气性能: 高电流承载能力和极低的接触电阻使其适用于高负载应用。
    - 高强度和耐用性: 模具质量优良,抗磨损和腐蚀能力强。
    - 环境适应性强: IP67防护等级意味着其能在各种恶劣环境中稳定工作。
    - 可靠性高: 经过严格的设计验证和测试,确保长期可靠运行。

    4. 应用案例和使用建议


    HD30系列连接器已在多种场合下成功应用,例如在高压电路上作为电源传输的接口。由于其高电流承载能力,非常适合需要高功率传输的应用,如重型机械、电动车电池管理系统等。在实际使用过程中,为了确保最佳性能和寿命,建议进行定期维护检查,并注意环境温度和湿度控制。

    5. 兼容性和支持


    HD30系列连接器具有广泛的兼容性,能够与其他符合行业标准的组件无缝对接。TE Connectivity提供了详尽的技术文档和支持服务,包括产品图纸、应用指南和故障排除指南。如果需要进一步的支持,可以联系当地的客户服务团队。

    6. 常见问题与解决方案


    根据手册中的常见问题和解决方案,我们列出了以下几个常见的问题及其解决方案:
    - 问题: 连接器的接触电阻偏高。
    - 解决方案: 检查接触部位是否有脏污或氧化物,必要时重新清洁并确保连接牢固。

    - 问题: 连接器出现漏水情况。
    - 解决方案: 检查密封圈是否完好无损,重新安装时需确保密封圈正确放置,并进行适当的压紧。

    - 问题: 连接器在高温环境下工作不稳定。
    - 解决方案: 确保连接器的工作温度在允许范围内,并考虑使用散热措施。

    7. 总结和推荐


    综上所述,HD30系列连接器是一款集高性能、高可靠性和广泛应用领域于一体的连接器产品。其卓越的电气性能和坚固的结构使其成为众多工业应用的理想选择。无论是在极端环境还是复杂操作条件下,HD30系列连接器都能提供出色的连接解决方案。因此,强烈推荐使用该产品以提升系统的整体性能和可靠性。

HD36-18-14SE-059参数

参数
排数 -
针脚数 14pin
间距 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

HD36-18-14SE-059厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HD36-18-14SE-059数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 汽车连接器 TE CONNECTIVITY HD36-18-14SE-059 HD36-18-14SE-059数据手册

HD36-18-14SE-059封装设计

查看详情并下载
Symbol
Footprint
3D Model
