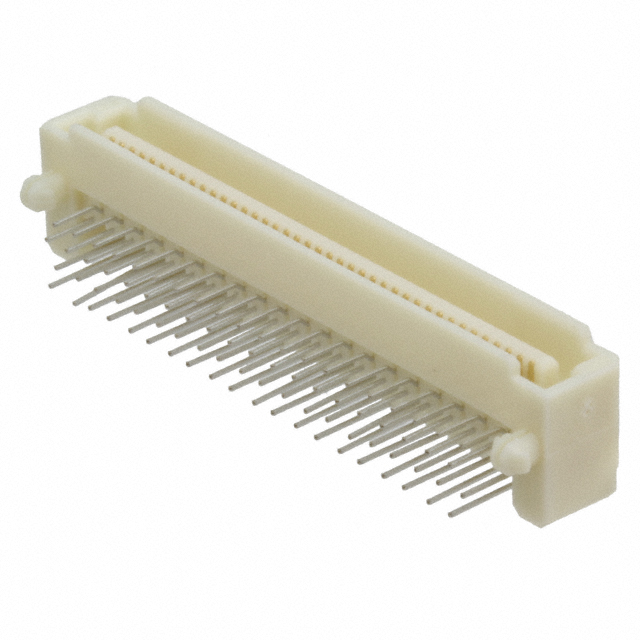

316229-3

厂牌: TE CONNECTIVITY
产品描述: Center Strip Contacts,Plug 800μm 2 80pin 5.1mm 300nm 金 SMD,P=0.8mm,卧贴 贴片安装
供应商型号: N-316229-3
供应商: 云汉优选
标准整包数: 12
TE CONNECTIVITY 矩形连接器 - 阵列/边缘型/夹层式(板对板) 316229-3

316229-3概述


    产品简介


    本产品为一种带有直角安装设计的板对板PCB端子座(PCB Mount Header),型号为316229-3。它由泰科电子(TE Connectivity)生产,提供80个触点位,每个触点间距为0.8毫米(0.031英寸)。这款端子座采用完全屏蔽设计,采用金镀层接触区域,并通过焊接方式固定到印刷电路板(PCB)上。这类产品广泛应用于各种工业自动化、通信设备、汽车电子及消费电子等领域。

    技术参数


    - 产品类型: PCB端子座(PCB Mount Header)
    - 连接系统: 板对板(Board-to-Board)
    - 触点间距: 0.8 mm(0.031 in)
    - 触点数量: 80
    - 直角安装: 支持
    - 连接方式: 焊接
    - 屏蔽设计: 完全屏蔽(Fully Shrouded)
    - 操作电压: 最大100 VAC
    - 绝缘电阻: 2 MΩ
    - 耐压: 500 VAC
    - 工作温度范围: -40 – 125 °C [-40 – 257 °F]
    - UL认证: UL 94V-0(阻燃等级)
    - 环保认证: 符合RoHS、ELV、REACH等标准
    - 焊锡工艺: 可承受波峰焊至265°C

    产品特点和优势


    1. 高可靠性:采用完全屏蔽设计,增强信号传输的稳定性与抗干扰能力。
    2. 兼容性强:多种型号兼容不同种类的电路板,可广泛应用。
    3. 高接触密度:80个触点提供高度集中的电路连接,适用于高密度电路设计。
    4. 耐用材料:接触区域采用金镀层,确保长期使用下的可靠性和低接触电阻。
    5. 安全认证:符合多项国际安全认证标准,保证产品质量与使用安全。

    应用案例和使用建议


    应用案例
    这款产品在多款工业控制系统、汽车电子控制单元以及通信设备中得到了广泛应用。例如,在一个汽车电子系统中,此端子座用于传感器和控制模块之间的连接,确保数据传输稳定可靠。
    使用建议
    1. 安装前检查:确保所有触点位正确无误,并检查焊接区域是否有缺陷。
    2. 温度管理:在极端温度条件下使用时,注意确保温度不超出产品的工作范围。
    3. 防潮处理:对于潮湿环境下的应用,建议采取适当的防潮措施以延长产品寿命。

    兼容性和支持


    - 兼容产品:如TE Part #3-794632-2、TE Part #2-1623703-0、TE Part #42745-2等。
    - 技术支持:如需技术支持,可拨打TE公司客服电话 +1 800 522 6752。

    常见问题与解决方案


    1. 问题:接触不良。
    - 解决办法:重新焊接触点,并确保焊接过程中没有焊渣。
    2. 问题:产品过热。
    - 解决办法:检查工作环境温度,确保不超过产品的工作范围;合理布置电路板以增加散热效果。
    3. 问题:长时间使用后出现松动。
    - 解决办法:定期检查并紧固端子座的安装螺丝,避免因振动导致松动。

    总结和推荐


    总体来说,316229-3型板对板PCB端子座是一款性能卓越、可靠性高的电子元器件。其高密度的触点布局、完全屏蔽的设计和耐用的材料选择,使其成为众多工业应用的理想选择。特别是在需要高稳定性和抗干扰性的场合下,该产品无疑能够提供卓越的性能。因此,我们强烈推荐这款产品给需要在复杂环境下稳定工作的客户。

316229-3参数

参数
排数 2
触头镀层
板上高度 5.1mm
针脚数 80pin
接合堆叠高度 -
触头镀层厚度 300nm
类型 Center Strip Contacts,Plug
间距 800μm
通用封装 SMD,P=0.8mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装
