1-796640-0

厂牌: TE CONNECTIVITY

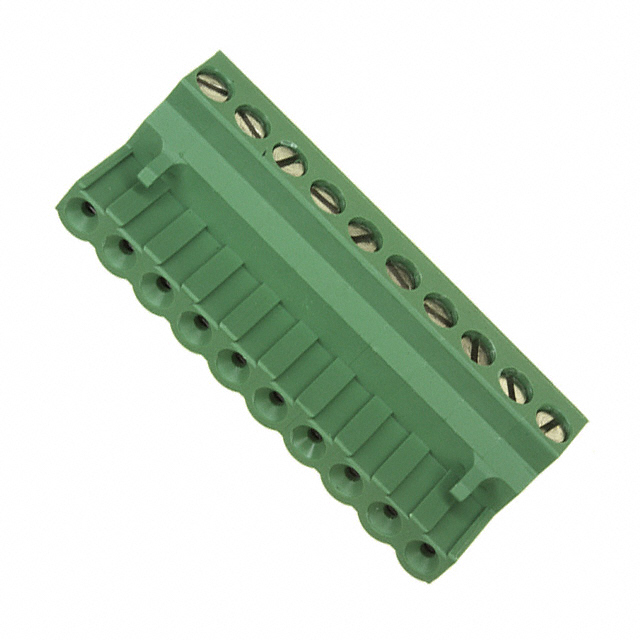

产品描述: Conn Eurostyle Block F 10 POS 5mm Screw RA Cable Mount 15A/Contact Box
供应商型号: N-1-796640-0
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 接线座- 接头/插头和插口 1-796640-0

1-796640-0概述

    终端块插件:堆叠型接线终端产品技术手册

    1. 产品简介


    终端块插件是一种用于电子系统中进行导线连接的电子元器件。这种接线终端通过5.00毫米的间距设计允许用户轻松地进行导线的插入与移除,同时通过多种型号满足不同的电流和电压需求。它适用于各种电子设备中,如工业控制系统、汽车电子系统和家用电器等领域。

    2. 技术参数


    根据技术手册,以下是一些关键的技术参数:
    - 材料与表面处理:
    - 外壳:PA 6-6,UL 94-V0,颜色为绿色。
    - 夹持件:黄铜,镀镍。
    - 双面接触弹簧:磷青铜,表面处理参见表格。
    - 夹紧螺丝:M3,黄铜,镀镍。

    - 机械性能:
    - 每个插孔的最大插入力:3.0 N
    - 每个插孔的最小拔出力:1.5 N
    - 导线剥线长度:6.0-7.5毫米
    - 螺丝推荐紧固扭矩:0.5Nm
    - 电气性能:
    - 导线范围:12-30 AWG
    - 最大电压:300V
    - 最大电流:15A
    - 接触电阻:<15mΩ
    - 绝缘电阻:>1000 MΩ(500V直流)

    3. 产品特点和优势


    - 紧凑设计:紧凑的设计使其可以堆叠使用而不会损失中心线间距。
    - 广泛适用性:不同型号的终端块适合不同的电流和电压要求,适用范围广。
    - 可靠性高:机械和电气性能均符合严格的标准,确保了长期稳定的运行。
    - 兼容性强:可直接端对端堆叠使用,增加了设计的灵活性。

    4. 应用案例和使用建议


    - 工业控制系统:在工业环境中,终端块接线终端可以用于配电系统中,提供可靠的导线连接点,尤其是在自动化生产线中。
    - 汽车电子系统:由于具备良好的电气性能和紧凑的体积,这类终端块非常适合应用于汽车电子系统中,以确保车载系统的稳定运行。
    - 使用建议:确保在安装前正确选择合适的型号,以满足电流和电压的要求。在拧紧螺丝时,务必遵循推荐的扭矩值以确保可靠连接。

    5. 兼容性和支持


    此产品支持端到端的堆叠使用,无需担心中心线间距的变化。TE Connectivity作为制造商,提供了详尽的技术支持和售后服务,以帮助客户解决可能遇到的任何问题。

    6. 常见问题与解决方案


    - 问题:安装时螺钉难以拧紧。
    - 解决办法:确保使用推荐的扭矩值,并且在拧紧过程中使用适当的工具。
    - 问题:绝缘电阻不符合标准。
    - 解决办法:检查是否正确选择了合适的型号,并重新测试以确认问题所在。

    7. 总结和推荐


    综上所述,终端块插件以其高可靠性和广泛的适用性在多个领域表现出色。尤其适合需要可靠连接和紧凑设计的应用场合。对于追求高性能、高稳定性的电子产品开发工程师来说,这是非常值得推荐的产品。

1-796640-0参数

参数
长*宽*高 50mm(长度)*18.4mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

1-796640-0厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-796640-0数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线座- 接头/插头和插口 TE CONNECTIVITY 1-796640-0 1-796640-0数据手册

1-796640-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 5.7134 ¥ 48.5639
50+ $ 5.4487 ¥ 46.314
95+ $ 5.2938 ¥ 44.9973
库存: 130
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 971.27
