917309-1

产品分类: 矩形连接器 - 触头
厂牌: TE CONNECTIVITY
产品描述: Connector Power 压接 锡 20-22 AWG 压入式 14.5mm(长度)*2.15mm(高度)
供应商型号: 26M-917309-1
供应商: 云汉优选
标准整包数: 1

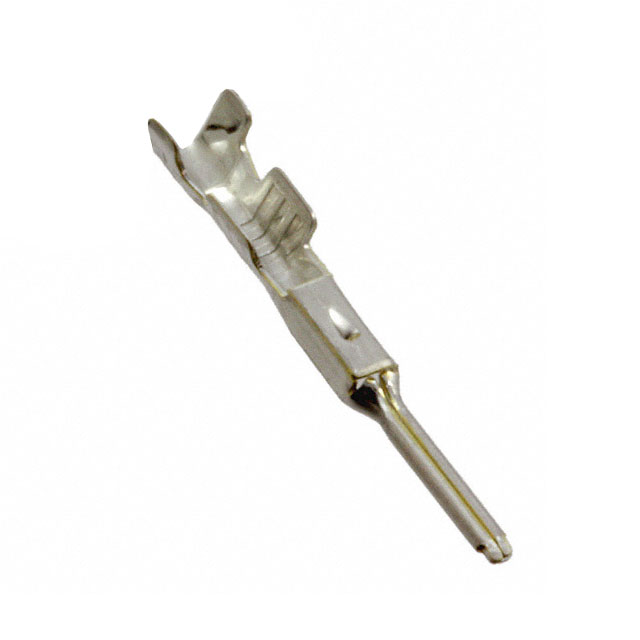

TE CONNECTIVITY 矩形连接器 - 触头 917309-1

917309-1概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是TE Connectivity公司生产的Multilock连接器系统中的一种接线端子——型号为917309-1的Tab端子。这类端子专用于汽车领域,适用于22至20 AWG(美国线规)范围内的电线。端子的主要功能是实现电路的快速、安全连接,通过其独特的设计确保信号传输的可靠性。

    技术参数


    - 线规:22至20 AWG
    - 电流传输范围:0至24A(低功率)
    - 搭接宽度:0.8mm [0.031英寸]
    - 搭接厚度:0.4mm [0.016英寸]
    - 终端密封类型:家族密封
    - 接触尺寸:0.8mm
    - 接触镀层材料:锡
    - 压接方式:F型压接
    - 配套绝缘直径范围:1.4至1.7mm
    - 操作温度范围:-40°C至105°C [-40°F至221°F]

    产品特点和优势


    - 可密封设计:增强端子在恶劣环境下的耐用性和防护性。
    - 清洁结构设计:减少灰尘、污物等对端子的影响,提高稳定性和可靠性。
    - 家族密封:通过特殊的密封材料确保长期的气密性和水密性,延长使用寿命。
    - 低卤素含量:采用低卤素材料,符合欧盟RoHS和ELV指令要求。
    - 多种规格兼容:可以匹配多种规格的电线,便于安装和使用。

    应用案例和使用建议


    这种接线端子广泛应用于汽车领域,如发动机控制系统、车载音响系统、空调系统等。例如,在发动机控制模块中,这类端子可以确保电源连接的稳定性和信号传输的准确性。
    使用建议:
    - 在安装前仔细检查绝缘层是否完好,以确保良好的导电性能。
    - 注意保持端子干燥清洁,避免灰尘和油污影响其性能。
    - 严格按照制造商提供的操作指南进行压接,以保证压接质量。

    兼容性和支持


    这种接线端子与其他TE Connectivity公司的Multilock连接器系列中的零部件具有良好的兼容性。如果您需要更多技术支持或配件信息,可拨打技术支持电话+1 800 522 6752联系客服。

    常见问题与解决方案


    - 问题1:压接不牢固
    - 解决方法:检查压接工具是否正确设置,确保按照标准步骤进行压接操作。

    - 问题2:接触电阻大
    - 解决方法:检查接触面是否干净,确保无氧化层或污物,并重新压接。

    - 问题3:插拔力过大
    - 解决方法:检查是否有异物进入接头,必要时可用专用工具清洁。

    总结和推荐


    总的来说,型号为917309-1的Multilock连接器系统的Tab端子凭借其出色的密封性能、耐用性和稳定性,非常适合于汽车领域的应用。无论是在严苛的工作环境中还是在日常使用中,都能提供可靠的性能。我们强烈推荐该产品作为汽车及其他领域应用的理想选择。如果你正在寻找一种高性能、高可靠性的接线端子,这个产品将是你的首选。

917309-1参数

参数
类型 Connector Power
线规 20-22 AWG
触头镀层
触头端接 压接
触头镀层厚度 -
长*宽*高 14.5mm(长度)*2.15mm(高度)
安装方式 压入式
零件状态 在售
包装方式 卷带包装

917309-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

917309-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 触头 TE CONNECTIVITY 917309-1 917309-1数据手册

917309-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
