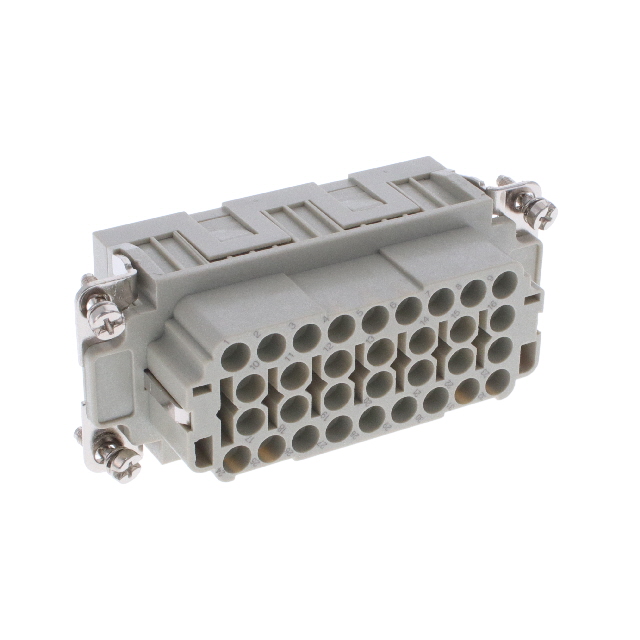

HEE-032-F

厂牌: TE CONNECTIVITY
产品描述:
供应商型号: JY-HEE-032-F
供应商: 云汉优选
标准整包数: 1
TE CONNECTIVITY 重载连接器 - 插件/模块 HEE-032-F

HEE-032-F概述

    电子元器件产品技术手册解读
    本文将详细解读一款由TE Connectivity提供的HEE-032-F电子元器件的技术手册,涵盖产品类型、技术参数、特点优势、应用案例、兼容性及支持信息、常见问题解决方案以及最终的综合评估和推荐意见。

    产品简介


    HEE-032-F是一款连接器产品,适用于各种电气和电子设备中的连接需求。它采用PC材料制造,具有良好的绝缘性能和机械强度,可以承受高电压和电流。该产品广泛应用于工业自动化、通信系统、汽车电子等领域。

    技术参数


    根据技术手册的内容,HEE-032-F的主要技术参数如下:
    - 绝缘材料:PC(聚碳酸酯)
    - 额定电压:500V
    - 额定电流:16A
    - 绝缘电阻:≥400MΩ
    - 额定冲击电压:6KV
    - 污染等级:3级
    - 阻燃等级:UL94V-0
    - 配接循环次数:500次
    - 工作温度范围:-40°C到+125°C
    - 导线范围:0.14-4mm²(26-12AWG)
    - 接触类型:压接接触

    产品特点和优势


    HEE-032-F连接器具备以下特点和优势:
    1. 高耐热性:能够在极端的温度环境下稳定工作,确保连接可靠。
    2. 高绝缘性能:提供高绝缘电阻,确保电气安全。
    3. 阻燃性能:达到UL94V-0标准,具备优秀的防火性能。
    4. 抗冲击性强:能够承受高达6KV的冲击电压,增强系统的稳定性。
    5. 长久耐用:可进行500次配接循环,延长使用寿命。

    应用案例和使用建议


    该连接器在多个领域都有广泛应用,例如工业自动化控制系统中的信号传输、通信系统中的电源分配以及汽车电子系统中的传感器接口等。使用时建议注意导线规格的选择,确保符合产品的设计要求。此外,在组装过程中,推荐使用M3和M4螺丝固定,以保证安装稳固。

    兼容性和支持


    HEE-032-F连接器与其他同类产品相比具有良好的兼容性,易于集成到现有的系统中。厂商提供了详尽的技术文档和客户支持服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. 连接不稳定:检查导线规格是否符合要求,确保连接器完全插入。
    2. 绝缘失效:检查绝缘层是否有损伤,更换损坏部件。
    3. 连接器温度过高:确认工作环境温度未超出额定范围,调整使用条件。

    总结和推荐


    综上所述,HEE-032-F是一款性能优异、适应性强的电子连接器。它在高电压、高温环境下的稳定表现使其成为众多应用领域的理想选择。建议在选购时参考技术手册中的技术参数和应用案例,确保符合具体的应用需求。整体而言,这款产品在行业内具备较强的竞争力,值得推荐。

HEE-032-F参数

参数
安装方式 压入式
零件状态 在售
包装方式 盒装,散装

HEE-032-F厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

HEE-032-F数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 重载连接器 - 插件/模块 TE CONNECTIVITY HEE-032-F HEE-032-F数据手册

HEE-032-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.2315
100+ ¥ 53.9266
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.23
直接购买
加入购物车
