BMC1JY0150AN

产品分类: 磁珠
厂牌: TE CONNECTIVITY
产品描述: 400mA 150Ω@100MHz 150mΩ 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 3996433
供应商: 海外现货
标准整包数: 10

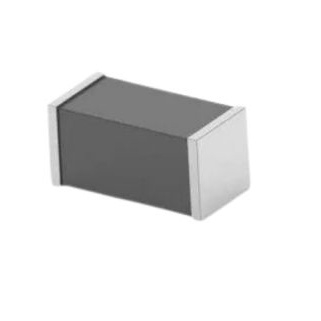

TE CONNECTIVITY 磁珠 BMC1JY0150AN

BMC1JY0150AN概述

    多层铁氧体磁珠技术手册

    产品简介


    多层铁氧体磁珠(Multilayer Ferrite Beads)是一种用于抑制电磁干扰(EMI)的电子元件。它们广泛应用于各种设备,如手机、计算机及外围设备、自动化控制、传感器、视频播放器、电视机和寻呼机。这种磁珠主要通过减少信号线上的噪声来提供有效的EMI保护。

    技术参数


    以下是根据不同封装尺寸(0201, 0402, 0603, 0805, 1204, 1210)和不同用途(信号线、中电流线、高速信号线、超高速信号线、大电流线)的技术规格汇总:
    | 封装类型 | 阻抗范围 (Ω) | 容差 (%) | 测试频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    |
    | 0201 | 10~1000 | ±25 | 100 | 0.008~1.50 | 50~6000 |
    | 0402 | 10~1000 | ±25 | 100 | 0.03~1.50 | 50~6000 |
    | 0603 | 10~2700 | ±25 | 100 | 0.02~1.10 | 50~6000 |
    | 0805 | 11~2700 | ±25 | 100 | 0.008~0.90 | 50~6000 |
    | 1204 | 19~1200 | ±25 | 100 | 0.006~0.45 | 800~6000 |
    | 1210 | 31~60 | ±25 | 100 | 0.008 | 400~6000 |

    产品特点和优势


    - 高效EMI保护:通过阻抗特性,能有效抑制电磁干扰。
    - 低直流电阻:降低功率损耗,提高效率。
    - 高焊锡热耐受性:适合高温焊接工艺。
    - 多种尺寸选择:适用于不同应用场景的多样化需求。
    - 出色的电气性能:针对信号线、中电流线、高速信号线、超高速信号线、大电流线均有优化设计。

    应用案例和使用建议


    多层铁氧体磁珠被广泛应用于多个领域,如手机中的信号线路保护、计算机及外设中的电源线路滤波、自动化控制系统的噪音抑制、传感器信号的过滤等。在具体应用时,可以根据设备的具体需求选择合适的封装尺寸和电气特性。
    使用建议:
    - 在复杂信号路径中使用时,考虑串联多个磁珠以达到更好的EMI抑制效果。
    - 在电源线中使用时,可以并联多个磁珠以提高电流承载能力。

    兼容性和支持


    - 兼容性:本产品可以与其他标准SMD封装元件兼容,适用于主流PCB布局。
    - 技术支持:如需更多技术支持,请访问官方网站 [www.te.com/help](http://www.te.com/help),可以通过邮件、电话或在线聊天进行咨询。

    常见问题与解决方案


    - 问题1:安装后磁珠出现过热现象。
    - 解决方案:检查是否有错误的焊接条件或不适当的电流负载。
    - 问题2:磁珠对EMI的抑制效果不佳。
    - 解决方案:确保正确的阻抗匹配,并重新检查电路布线。

    总结和推荐


    综上所述,多层铁氧体磁珠在EMI抑制方面表现优异,拥有多种封装尺寸选择和广泛的电流承载能力。无论是在信号线、电源线还是高速传输线上,都能提供可靠的保护。因此,强烈推荐在需要EMI保护的应用中使用这些磁珠。

BMC1JY0150AN参数

参数
额定电流 400mA
阻抗@频率 150Ω@100MHz
直流电阻(DCR) 150mΩ
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BMC1JY0150AN厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

BMC1JY0150AN数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 磁珠 TE CONNECTIVITY BMC1JY0150AN BMC1JY0150AN数据手册

BMC1JY0150AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.246
100+ ¥ 0.2206
500+ ¥ 0.1938
1000+ ¥ 0.1863
2000+ ¥ 0.1789
4000+ ¥ 0.164
20000+ ¥ 0.164
40000+ ¥ 0.164
库存: 3900
起订量: 230 增量: 0
交货地:
最小起订量为:100
合计: ¥ 22.06
