5-2176315-2

产品分类: 贴片电阻
厂牌: TE CONNECTIVITY
产品描述: 1.5KΩ ±1% 400mW ±50ppm/℃ 0204 贴片安装 3.5mm(长度)
供应商型号: N-5-2176315-2
供应商: 云汉优选
标准整包数: 3000

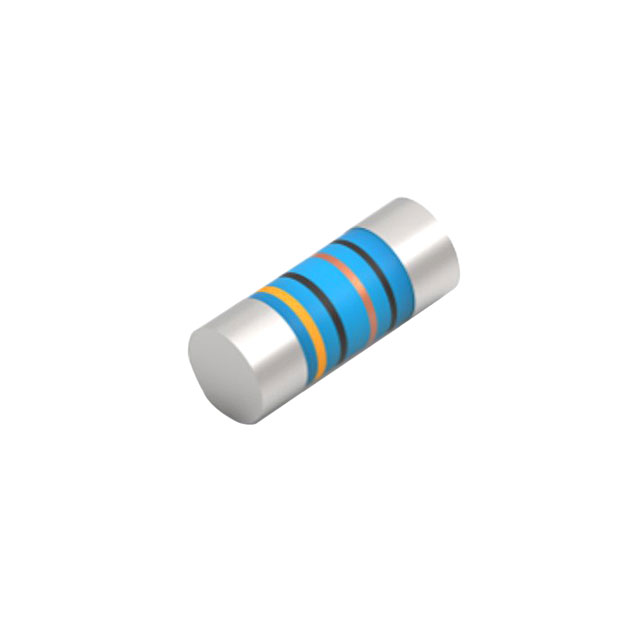

TE CONNECTIVITY 贴片电阻 5-2176315-2

5-2176315-2概述

    SMA-A0204FTDX1K5 精密电阻器技术手册

    产品简介


    SMA-A0204FTDX1K5 是一款精密薄膜电阻器,属于表面贴装电阻器类别。它主要用于电子设备中的电流调节、电压降压、信号处理和其他电路设计。该产品广泛应用于通信设备、工业自动化、医疗设备、汽车电子以及消费电子等领域。

    技术参数


    - 电阻值: 1.5KΩ
    - 功率等级: 0.4W
    - 封装尺寸代码: 0204
    - 元件类型: 薄膜
    - 配置: 单电阻器
    - 额定工作电压: 200V
    - 阻值容差: ±1%
    - 温度系数: ±50ppm/°C
    - 封装方式: 金属电极无引脚面(MELF)
    - 引脚数量: 2个
    - 产品直径: 1.4mm(0.055英寸)
    - 产品长度: 3.5mm(0.138英寸)
    - 操作温度范围: -55°C 至 155°C
    - 包装方法: 带卷和带盘
    - 符合法规: 欧盟RoHS、欧盟ELV、中国RoHS、REACH

    产品特点和优势


    1. 高精度: ±1% 的阻值容差保证了良好的精度,适合对精度要求高的应用场景。
    2. 稳定的温度系数: ±50ppm/°C 的温度系数确保了在不同温度下的稳定性。
    3. 高功率等级: 0.4W 的功率等级适用于需要较高功率的应用。
    4. 紧凑封装: 0204 封装尺寸使得它非常适合空间受限的设计。
    5. 耐高温和低温: -55°C 至 155°C 的工作温度范围使其可以在恶劣环境下可靠工作。
    6. 低卤素含量: 符合低卤素标准,适合环保要求高的应用。

    应用案例和使用建议


    应用案例:
    1. 通信设备: 在高频信号处理中,SMA-A0204FTDX1K5 可以稳定电流,提高信号质量。
    2. 工业自动化: 在复杂的控制系统中,它可以提供稳定的电压和电流。
    3. 医疗设备: 高精度和稳定的温度系数使得其在医疗监测设备中表现优秀。
    使用建议:
    1. 合理选择尺寸: 0204 封装虽然小巧,但在高功率应用中可能需要考虑散热措施。
    2. 注意工作温度: 在极端温度下使用时,应注意温度系数对阻值的影响。
    3. 遵守包装规范: 使用前检查包装是否有损坏,避免在潮湿环境中长时间存放。

    兼容性和支持


    该电阻器可以与多种其他电子元器件兼容,如连接器、传感器和其他 SMD 元件。如果需要技术支持,可以通过拨打 +1 800 522 6752 联系厂商获得帮助。此外,厂商还提供了详细的文档和 CAD 文件,便于用户进行设计和生产。

    常见问题与解决方案


    1. Q: 产品是否符合 RoHS 标准?
    - A: 是的,SMA-A0204FTDX1K5 符合欧盟 RoHS 标准。
    2. Q: 如何判断温度系数的影响?
    - A: 在不同温度条件下测量电阻值的变化,计算温度系数。
    3. Q: 包装损坏怎么办?
    - A: 联系厂商获取新的包装或替换件。

    总结和推荐


    综上所述,SMA-A0204FTDX1K5 是一款高性能、高可靠性的精密电阻器。它具有高精度、高功率等级、宽工作温度范围等特点,非常适合需要稳定性能的应用场景。强烈推荐在通信、工业自动化、医疗设备和消费电子产品中使用此款电阻器。如果您需要进一步的技术支持或样品,建议联系制造商获取更多帮助。

5-2176315-2参数

参数
电阻值 1.5KΩ
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 3.5mm(长度)
通用封装 0204
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

5-2176315-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

5-2176315-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电阻 TE CONNECTIVITY 5-2176315-2 5-2176315-2数据手册

5-2176315-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 0.0193 ¥ 0.164
30000+ $ 0.0177 ¥ 0.1506
60000+ $ 0.0166 ¥ 0.1413
150000+ $ 0.0156 ¥ 0.1327
库存: 189000
起订量: 6000 增量: 3000
交货地:
最小起订量为:6000
合计: ¥ 984
