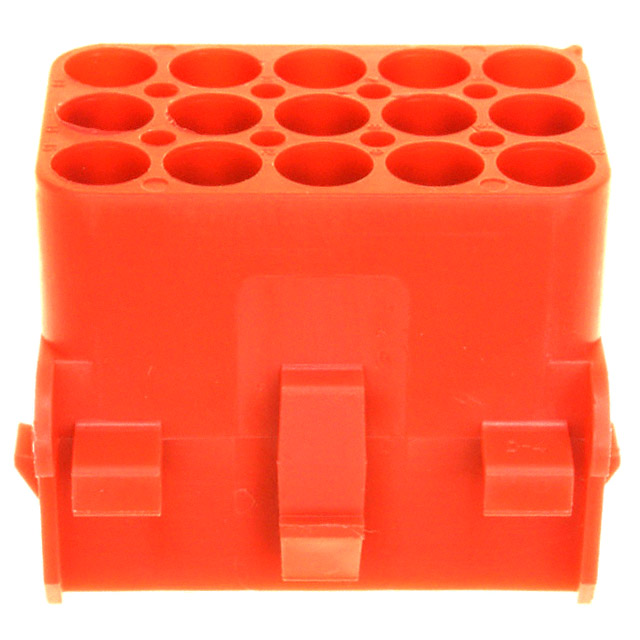

1-480711-2

产品分类: 矩形连接器 - 外壳
厂牌: TE CONNECTIVITY
产品描述: Locking Ramp,Receptacle 3 15pin 滑锁 Male or Female 压接 红色 卡入式安装,按扣安装,面板安装
供应商型号: 1-480711-2
供应商: 云汉优选
标准整包数: 850
TE CONNECTIVITY 矩形连接器 - 外壳 1-480711-2

1-480711-2概述


    产品简介


    5.0 mm Power Key Connectors(5.0 PKC)是专门为电源电路设计的连接器,尤其适用于家用电器,特别是燃气用具。该连接器的设计使得其在电源应用中具有高度可靠性和耐用性。连接器的中心线间距为5.0毫米,采用紧凑设计,使其能够满足多种应用需求。5.0 PKC 连接器包括插头组件(用于电线)和PCB接头组件,其独特的双锁片设计确保了完全负载的接触。

    技术参数


    - 中心线间距: 5.0毫米
    - 接合高度: 19.4毫米
    - 电压额定值: 300 VAC(150 VAC 应用时,圆孔尺寸≤3毫米)
    - 电流额定值: 最大10A(针对16 AWG导线,2个触点)
    - 适用导线: 24-16 AWG
    - 适用PCB厚度: 1.6毫米
    - 操作温度范围: -30°C至+105°C
    - 材料与表面处理: 接收端接触件采用预镀锡铜合金,外壳为UL94V-0等级,6/6尼龙,玻璃填充,黑色涂层
    - 认证: 认证通过UL94V-0和CSA认证

    产品特点和优势


    5.0 mm Power Key Connectors的独特之处在于其高效、安全的设计。连接器的双锁片机制不仅保证了充分负载接触的安全性,而且防止了导线缠绕。点击声清晰的特性使安装更加简便。此外,连接器释放气泡的设计有助于PCB板涂层过程,进一步提升了产品可靠性。同时,新钥匙机制的引入不仅提高了装配效率,还减少了错误匹配的可能性,从而简化了采购和库存控制。

    应用案例和使用建议


    该连接器主要用于家庭电器中的电源电路,特别是在燃气用具上表现出色。其四类钥匙设计,每种颜色代表一种特定类型的钥匙,有助于提高盲配效率,减少错误匹配的机会。对于实际使用,建议根据具体应用需求选择合适的钥匙类型和数量。在装配过程中,应确保正确安装锁片,以确保最佳的连接效果。另外,在选择导线时,应参考技术手册中的适用导线规格,确保系统稳定性和安全性。

    兼容性和支持


    5.0 mm Power Key Connectors可以与其他Tyco Electronics产品兼容,方便用户进行整体系统的集成。Tyco Electronics提供全方位的技术支持,包括工具支援中心(TAC),可联系1-800-722-1111获取帮助。此外,连接器的所有零件号均为RoHS合规,符合环保要求。

    常见问题与解决方案


    - 问题1: 插头组件难以插入。
    - 解决方案: 确保锁片正确安装并检查导线是否符合规格要求。

    - 问题2: 接触不良导致电压不稳定。
    - 解决方案: 检查连接器是否有损坏,并确认所有锁片都已锁定到位。

    - 问题3: 连接器无法承受高温环境。
    - 解决方案: 选择合适的工作温度范围内的连接器型号,并确保正确的安装环境。

    总结和推荐


    综上所述,5.0 mm Power Key Connectors是一款高性能的电源连接器,特别适用于家庭电器中的高可靠性要求场景。其高效的设计、卓越的性能和丰富的应用案例证明了其在行业中的强大竞争力。建议在相关应用中优先考虑使用此产品。

1-480711-2参数

参数
针脚数 15pin
类型 Locking Ramp,Receptacle
颜色 红色
触头类型 Male or Female
紧固类型 滑锁
排数 3
触头端接 压接
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装

1-480711-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

1-480711-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 矩形连接器 - 外壳 TE CONNECTIVITY 1-480711-2 1-480711-2数据手册
