首页  >  产品百科  >  640417-1

640417-1

厂牌: TE CONNECTIVITY
产品描述: Quick Disconnect Terminal 14-18AWG Brass RCP 17.65mm T/R
供应商型号: N-640417-1
供应商: 云汉优选
标准整包数: 2400

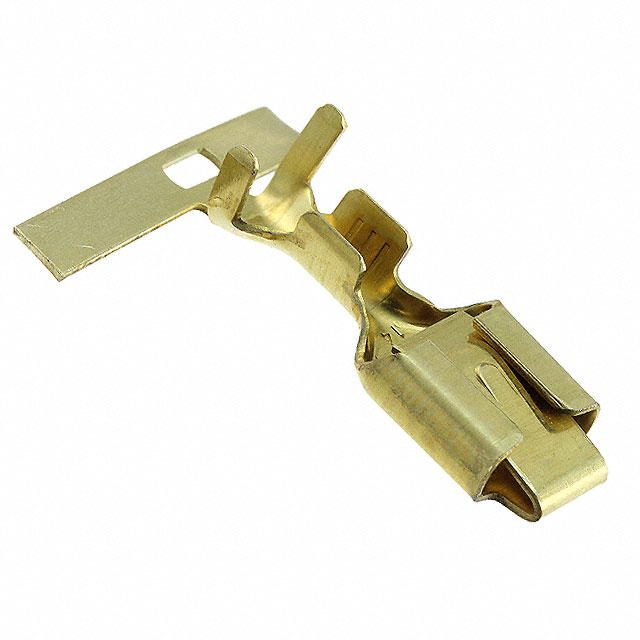

TE CONNECTIVITY 端子 - 快速连接/快速断开端子 640417-1

640417-1概述


    产品简介


    640417-1 接收端子(Receptacle) 是一种用于快速断开连接的电子元器件,属于FASTIN-FASTON 250系列。它主要用于电线和电缆的快速连接与断开,广泛应用于汽车、工业控制、家电及通讯设备等领域。此接头设计能够兼容18至14 AWG(美国线规)的导线尺寸,对应导体截面积为0.82至2.08平方毫米。

    技术参数


    - 电线尺寸:18至14 AWG(对应导体截面积为0.82至2.08平方毫米)
    - 适配插销宽度:6.35毫米(0.25英寸)
    - 终端方向:直角型
    - 接触材料基底:黄铜
    - 接触材料镀层:未经电镀处理
    - 绝缘材料直径范围:3.9毫米(0.154英寸)
    - 绝缘选项:未绝缘
    - 机械附件:带有锁止机构
    - 适用温度范围:-40°C至110°C(-40°F至230°F)
    - UL阻燃等级:UL 94V-0
    - 包装数量:2400个/卷
    - 包装方式:带状/卷状

    产品特点和优势


    - 插入力高:确保了良好的接触稳定性,减少了松动的可能性。
    - 配置灵活:适用于单根导线的连接。
    - 接触可靠性:采用黄铜材料作为接触基底,保证了长期使用的耐用性和可靠性。
    - 环境适应性强:能够在较宽的工作温度范围内保持稳定的性能。
    - 环保合规:符合欧盟RoHS、REACH等指令要求,材料低卤素含量,不含有害物质。

    应用案例和使用建议


    应用案例
    - 汽车制造:在车辆内部布线系统中,用于仪表板、传感器、安全气囊等连接。
    - 工业自动化:在机器人的控制系统中,用于电机、传感器、控制器之间的连接。
    - 家用电器:如空调、洗衣机等家用电器中,用于电路板与电源线、信号线的连接。
    使用建议
    - 在安装过程中,需要确保电线的绝缘层被正确地移除,以确保接触良好。
    - 定期检查连接点,确保无氧化和腐蚀现象,以免影响电性能。
    - 建议在极端温度环境下使用时,选择带有特殊绝缘材料的接头以提高稳定性。

    兼容性和支持


    - 兼容性:本产品可以与FASTIN-FASTON系列的其他终端和工具兼容。
    - 支持和服务:TE公司提供技术支持,包括电话(+1 800 522 6752)和官网上的文档资源。用户还可以访问官网的产品页面获取最新的合规性信息和技术文档。

    常见问题与解决方案


    - 问题1:如何正确安装?
    - 解答:按照手册指示正确剥去导线绝缘层,将导线插入终端内,并通过工具进行压接。确保终端位置正确,且接触面无杂质。

    - 问题2:接触不良怎么办?
    - 解答:检查连接处是否有氧化或腐蚀现象,必要时清洁连接面。确认终端是否已经正确压接到位。

    - 问题3:温度超出范围影响吗?
    - 解答:本产品可在-40°C至110°C的温度范围内正常工作。若长时间在高温或低温环境下使用,需选择耐温范围更广的型号。

    总结和推荐


    640417-1 接收端子是一款高性能、高可靠性的快速断开连接终端,特别适合于对连接稳定性和电气性能要求较高的应用场景。它不仅具备出色的机械性能和广泛的温度适应能力,而且符合多项国际安全和环保标准。总体而言,这是一款值得推荐的产品,无论是对于汽车、工业自动化还是家用电器领域的制造商来说,都是一个理想的选择。如果您需要在项目中寻找一款高性价比且具有优秀电气性能的接头,不妨考虑选用此产品。

640417-1参数

参数
长*宽*高 20.39mm*4.78mm*8.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 卷带包装

640417-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

640417-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 快速连接/快速断开端子 TE CONNECTIVITY 640417-1 640417-1数据手册

640417-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2400+ $ 0.123 ¥ 1.0452
4800+ $ 0.104 ¥ 0.8843
7200+ $ 0.0989 ¥ 0.841
12000+ $ 0.0928 ¥ 0.789
19200+ $ 0.0887 ¥ 0.7543
50400+ $ 0.0704 ¥ 0.5982
1000800+ $ 0.0673 ¥ 0.5722
库存: 14400
起订量: 2400 增量: 2400
交货地:
最小起订量为:2400
合计: ¥ 2508.48
