62000-1

产品分类: 端子 - 磁线端子
厂牌: TE CONNECTIVITY
产品描述: SPLICE AMVAR 600-3000 020BR
供应商型号: N-62000-1
供应商: 云汉优选
标准整包数: 30000
TE CONNECTIVITY 端子 - 磁线端子 62000-1

62000-1概述

    电子元器件产品技术手册:Pigtail Splice

    产品简介

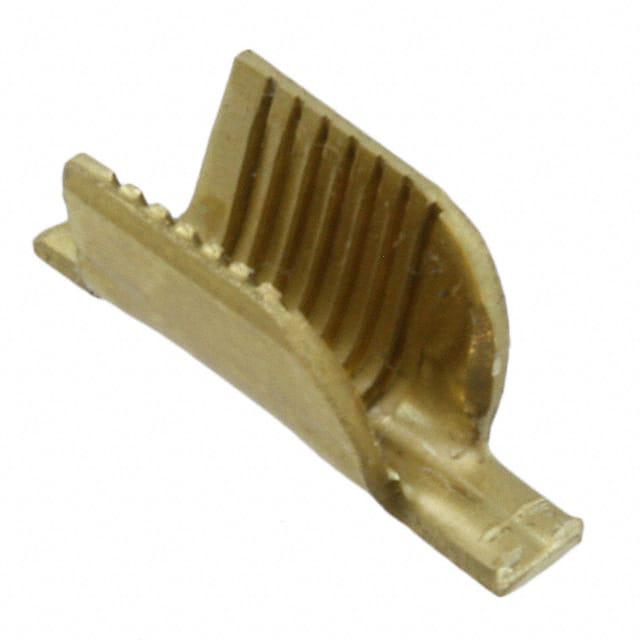

    本产品是一款Pigtail Splice(尾接式连接器),适用于22至15号AWG(美国线规)电线尺寸(约0.3至1.5平方毫米)。它具备3个接线能力,特别适合各种工业和电子应用。产品材料为黄铜,品牌为AMPLIVAR,属于终端和连接器系列。这款Pigtail Splice设计用于电线接驳,通过压接方式实现快速可靠的电气连接。

    技术参数


    - 电线尺寸:0.3 - 1.5 mm²
    - 接线容量:3
    - 电线截面积:600 - 3000 CMA
    - 压接宽度:2.79 mm(0.11 in)
    - 终端材料厚度:0.51 mm(0.02 in)
    - 产品长度:5.72 mm(0.225 in)
    - 接触基材:黄铜
    - 工作电压:250 V
    - 操作温度范围:-65°C 至 150°C (-85°F 至 302°F)

    产品特点和优势


    - 可靠性高:采用7个锯齿设计,确保稳定的电气连接。
    - 适用广泛:兼容多种类型的导线,如裸导线和磁性导线。
    - 易于安装:采用末端馈入方式,便于安装和维护。
    - 环境适应性强:能在宽广的温度范围内稳定工作。
    - 环保合规:符合多项环保标准,如欧盟RoHS、REACH和中国RoHS 2指令。

    应用案例和使用建议


    - 家用电器:适用于电热水壶、微波炉等家用电器内部接线。
    - 工业设备:可用于各种工业自动化设备中的电线连接。
    - 通信设备:适合应用于通信设备中的内部线路连接。
    使用建议:
    - 在安装前,务必清洁电线表面以确保良好的接触。
    - 使用合适的压接工具进行压接,确保连接牢固可靠。
    - 定期检查连接部位,避免由于松动或氧化导致的接触不良。

    兼容性和支持


    - 兼容性:兼容各种裸导线和磁性导线。
    - 支持和服务:制造商提供技术支持服务,联系电话为+1 800 522 6752。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决办法:检查电线表面是否清洁,确保压接工具正确使用并施加足够的压力。

    - 问题2:温度过高
    - 解决办法:检查安装位置是否通风良好,确保电线接头没有过多热积累。

    总结和推荐


    总体而言,这款Pigtail Splice以其优良的设计、广泛的适用性和强大的环境适应性,成为各类电子和电气应用的理想选择。尤其适合需要高可靠性连接的应用场景。强烈推荐在各种工业和消费电子产品中使用此款Pigtail Splice。

62000-1参数

参数
长*宽*高 8mm(长度)*3.82mm(宽度)
零件状态 在售
包装方式 卷带包装

62000-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

62000-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 磁线端子 TE CONNECTIVITY 62000-1 62000-1数据手册

62000-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30000+ $ 0.0307 ¥ 0.2613
60000+ $ 0.0288 ¥ 0.2451
90000+ $ 0.0265 ¥ 0.2254
120000+ $ 0.0235 ¥ 0.1994
510000+ $ 0.0224 ¥ 0.1907
1020000+ $ 0.0214 ¥ 0.1821
库存: 90000
起订量: 30000 增量: 30000
交货地:
最小起订量为:30000
合计: ¥ 7839
