284391-9

产品分类: 接线板-线至板
厂牌: TE CONNECTIVITY
产品描述: Conn Eurostyle Block F 9 POS 3.5mm Solder ST Thru-Hole 12A/Contact Box
供应商型号: A135958-ND
供应商: Digi-Key
标准整包数: 1

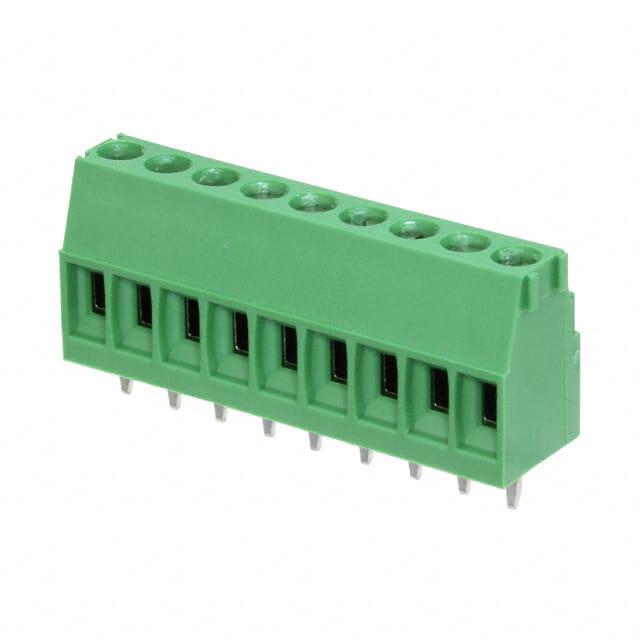

TE CONNECTIVITY 接线板-线至板 284391-9

284391-9概述


    产品简介


    本文将详细介绍TE Connectivity公司生产的终端块系列产品。这些产品主要用于印刷电路板(PCB)连接,采用直式侧入线设计,并具备堆叠功能,同时配备相互锁定机制,确保在堆叠时中心线间距不受影响。本系列终端块适用于多种电子设备,特别是在需要高密度布线和紧凑空间的应用场景中表现出色。

    技术参数


    | 参数 | 值 |

    | 材料 | 封装:PA 6.6, UL 94-V0, 绿色;锁扣:黄铜,镍镀层;端子:黄铜,锡镀层;固定螺丝:M3,黄铜,镍镀层 |
    | 额定电流 | 14-30 AWG |
    | 线径范围 | 1.6-2.4 mm |
    | 推荐板厚 | 14-30 AWG |
    | 尺寸规格 | 3.5mm间距,长宽高各尺寸见表格 |
    | 安装孔径 | M3 |
    | 封装方式 | 盒式包装改为托盘包装(自2017年9月8日起) |
    | 重量 | 1470-19 (3/11) |

    产品特点和优势


    本系列终端块的主要特点是其直式侧入线设计、堆叠功能和端子之间的锁定机制。这些特性使其成为高密度布线应用的理想选择。此外,采用PA 6.6材料的封装具有良好的机械强度和耐热性,镍镀层的锁扣和端子提供了出色的导电性和防腐蚀性。其紧凑的设计和易用性使得安装和维护更加方便。

    应用案例和使用建议


    应用案例:这些终端块广泛应用于各种工业控制设备、通信系统和自动化设备中。例如,在工厂自动化设备中,这种终端块可以实现信号的可靠传输,且无需复杂的接线,提高了系统的稳定性和可靠性。
    使用建议:
    - 确保固定螺丝完全紧固,以避免接触不良。
    - 在布线时尽量避免线缆过长,以减少电磁干扰和物理损坏的风险。
    - 如需堆叠多个终端块,务必确保每个终端块的中心线对齐,以保证信号传输的一致性。

    兼容性和支持


    本系列终端块可与各类标准规格的电线和PCB配合使用。制造商提供了详尽的技术支持文档和售后服务,用户可以通过官方渠道获得产品相关的信息和技术支持。此外,制造商还定期更新产品信息和解决方案,以应对新技术和新需求的挑战。

    常见问题与解决方案


    1. 问题:螺丝固定不牢固,导致接触不良。
    - 解决方法:确保螺丝紧固到推荐的扭矩值。如需进一步帮助,请参考技术手册中的安装指南。
    2. 问题:终端块表面出现腐蚀现象。
    - 解决方法:检查并确认所有金属部件是否都进行了适当的镀层处理。如发现异常,请联系技术支持获取建议。
    3. 问题:接线时信号传输不稳定。
    - 解决方法:确保接线正确且接触良好。如仍有问题,检查终端块与PCB之间的连接情况,并重新进行焊接或紧固。

    总结和推荐


    综上所述,TE Connectivity的这款终端块产品凭借其出色的电气性能、可靠的物理结构和便捷的操作体验,在众多应用领域中表现卓越。特别是其适用于高密度布线和紧凑空间的设计理念,为许多复杂应用场景提供了理想的解决方案。因此,我们强烈推荐这一款高性能的终端块产品。

284391-9参数

参数
长*宽*高 32mm(长度)*8.2mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装,托盘

284391-9厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

284391-9数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 接线板-线至板 TE CONNECTIVITY 284391-9 284391-9数据手册
