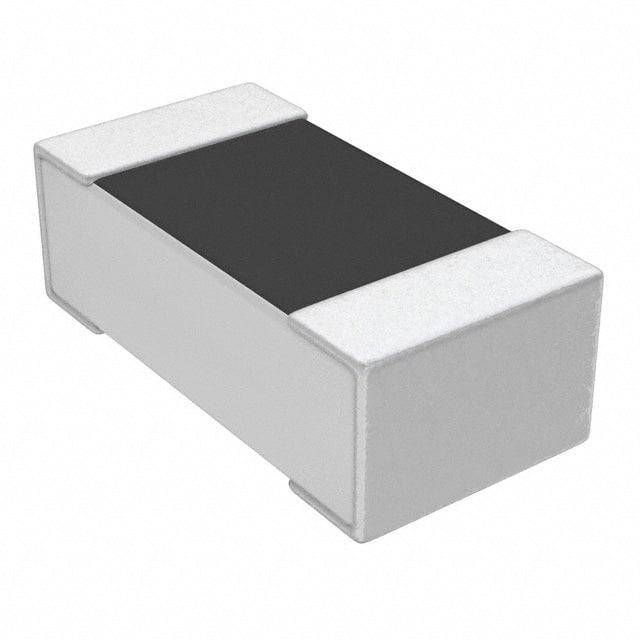

4-2176075-9

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 500MHz 9.1nH ±2% 0201 贴片安装 600μm*300μm*280μm
供应商型号: A115981CT-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 贴片电感 4-2176075-9

4-2176075-9概述

    高频电感器SMD 3640系列

    产品简介


    高频电感器SMD 3640系列是专为通信行业设计的创新薄型薄膜芯片电感器。该电感器结合了极小的体积(最小可达0201封装)和卓越的耐用性,这些特性在以前仅能在模塑零件中见到。该系列产品可用于高频率应用,具备多种电感值选择,适用于各种设计需求。

    技术参数


    - 封装尺寸:0201和0402
    - 电感值范围:
    - 0201封装:0.1 nH至3.9 nH
    - 0402封装:0.2 nH至4.7 nH
    - 电感容差:±0.1 nH 至 ±0.3 nH 或 ±1% 至 ±5%
    - Q因子:≥ 8
    - 最大电流:0.1 mA 至 1.75 A
    - 自谐振频率:≥ 0.1 GHz
    - 额定直流电阻:0.1 Ω 至 3.25 Ω
    - 耐电压:>100 VAC (rms) 1分钟
    - 绝缘电阻:>1000 MΩ 1分钟
    - 焊接热冲击:∆L ≤10%
    - 高温暴露:∆L ≤10% +85°C 1000小时
    - 湿度抵抗:∆L ≤10% 90~95% RH 1000小时
    - 低温存储:∆L ≤10% -40°C 1000小时
    - 温度循环:∆L ≤10% -40°C 至 +85°C 10个周期
    - 可焊性:95%以上覆盖
    - 存储条件:25 ±3°C;湿度<80%

    产品特点和优势


    - 低电感值:提供广泛的电感值选择,满足不同应用需求。
    - 低直流电阻:减少能量损耗,提高效率。
    - 高Q因子:保证了优秀的电磁性能。
    - 高自谐振频率:适用于高频电路设计。
    - 适合回流焊接:便于生产和组装。
    - 实验室套件可用:方便开发人员进行测试和验证。

    应用案例和使用建议


    - 无线通讯:适用于无线模块和天线设计。
    - 射频电路:在高频射频电路中表现出色。
    - 传感器接口:提高信号质量和稳定性。
    - 滤波器电路:增强滤波效果。
    建议在设计时考虑到电感器的额定电流和工作环境,确保在实际应用中能够稳定运行。同时,根据具体的应用需求选择合适的封装尺寸和电感值。

    兼容性和支持


    - 兼容性:该产品可与多种电子元器件和设备兼容,适用于各种电路板设计。
    - 支持服务:提供详尽的技术文档和支持,通过电子邮件、电话或在线聊天获取帮助。详情请访问:[TE官网](https://www.te.com/)。

    常见问题与解决方案


    - 问题1:电感器焊接后出现异常。
    - 解决方法:检查焊接温度和时间是否符合标准。
    - 问题2:电感值与预期不符。
    - 解决方法:确认是否选择了正确的电感值和容差。
    - 问题3:温度变化影响性能。
    - 解决方法:确保产品在规定的温度范围内使用,并进行适当的温度补偿。

    总结和推荐


    高频电感器SMD 3640系列凭借其小尺寸、高Q因子、低直流电阻和高自谐振频率等特点,在通信行业和其他需要高频应用的场合表现出色。推荐使用此系列产品以获得最佳的设计效果和性能。

4-2176075-9参数

参数
自谐振频率(SRF) -
容差 ±2%
直流电阻(DCR) -
额定电流 -
Q值 -
测试频率 500MHz
电感值 9.1nH
饱和电流(LSAT) -
长*宽*高 600μm*300μm*280μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
