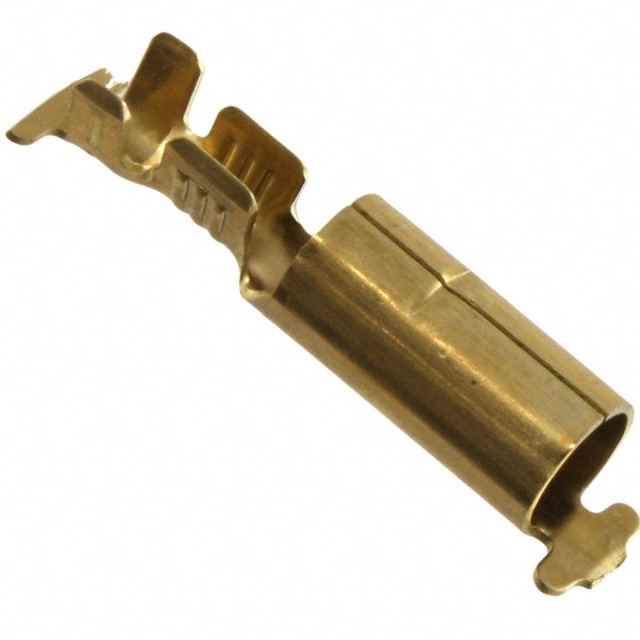

60798-2

产品分类: 端子 - 端子壳体
厂牌: TE CONNECTIVITY
产品描述: Shur-Plug 14-18AWG Brass F 19.94mm T/R Automotive
供应商型号: 60798-2
供应商: 云汉优选
标准整包数: 12000
TE CONNECTIVITY 端子 - 端子壳体 60798-2

60798-2概述

    电子元器件技术手册:Shur-Plug 180 Crimp Wire Pin

    产品简介


    Shur-Plug 180 是一款用于连接离散导线的终端接头,特别适用于需要高可靠性和耐用性的应用场合。该产品主要用于电线和电缆的连接,可以广泛应用于汽车制造、工业自动化、通信设备等领域。

    技术参数


    - 适用导线尺寸:18 - 14 AWG(美国线规)
    - 导线截面积:0.8 - 2 mm²
    - 匹配插针直径:4.57 mm(0.18 in)
    - 绝缘支撑直径范围:2.29 - 3.18 mm(0.09 - 0.125 in)
    - 端子内部直径:1.65 mm 和 2.66 mm(0.065 in 和 0.105 in)
    - 端子材料厚度:0.39 mm(0.016 in)
    - 整体长度:19.94 mm(0.785 in)
    - 工作温度范围:-40°C 到 105°C(-40°F 到 221°F)
    - 包装数量:12000 个/卷

    产品特点和优势


    Shur-Plug 180 具有以下显著特点:
    - 可靠性高:坚固耐用的设计确保长时间使用后的稳定性和可靠性。
    - 通用性强:适用于各种导线尺寸,方便在不同应用中灵活使用。
    - 易安装:通过简单的压接操作即可完成安装,提高工作效率。
    - 环保材料:符合欧盟RoHS指令,无卤素设计,适合环保要求严格的应用场合。

    应用案例和使用建议


    应用案例:
    - 汽车制造:用于连接车辆内部的各种电线和电缆,例如车身控制模块和传感器。
    - 工业自动化:用于工业设备的电线连接,如传感器和执行器之间的连接。
    - 通信设备:用于通信设备内的信号传输线路连接,如路由器和交换机。
    使用建议:
    - 在进行压接操作前,确保导线和端子匹配准确,避免安装错误。
    - 压接过程中保持适当的力度和角度,以确保端子牢固连接到导线上。
    - 定期检查连接点的状态,确保其始终处于良好状态。

    兼容性和支持


    Shur-Plug 180 端子具有广泛的兼容性,可以与多种 TE Connectivity 的相关部件配合使用。例如,它与以下部分兼容:
    - TE Part #2-240641-5: SPACER, SLUG BLADE
    - TE Part #4-240693-2: ANVIL
    - TE Part #147506-2: MOD I POST PLTD SN
    制造商提供 24/7 的技术支持热线 +1 800 522 6752,用户可随时咨询使用问题。

    常见问题与解决方案


    - Q: 导线和端子无法牢固连接怎么办?
    - A: 检查压接工具的压力设置是否正确,确认导线是否完全插入并符合标准。

    - Q: 如何判断端子是否损坏?
    - A: 观察端子外观是否有明显的变形或损伤,使用放大镜检查细微破损。

    - Q: 使用环境温度超出工作温度范围会怎样?
    - A: 超出工作温度范围可能导致端子性能下降甚至失效,建议在极端环境下选择更适合的型号。

    总结和推荐


    综上所述,Shur-Plug 180 端子凭借其高可靠性和通用性,在多个行业中都有着广泛的应用。其坚固耐用的特点使其成为众多应用场景的理想选择。强烈推荐此产品给需要高可靠性和耐用性的工程师和制造商。
    如果你正在寻找一款性能优异且可靠的连接器,Shur-Plug 180 绝对是值得考虑的选择。

60798-2参数

参数
长*宽*高 19.94mm(长度)
安装方式 支架安装
零件状态 在售
包装方式 卷带包装

60798-2厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

60798-2数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 端子壳体 TE CONNECTIVITY 60798-2 60798-2数据手册

60798-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 0.3511
24000+ ¥ 0.3437
48000+ ¥ 0.3304
库存: 12000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 4213.2
