首页  >  产品百科  >  53032-1

53032-1

产品分类: 端子 - 铲形端子
厂牌: TE CONNECTIVITY
产品描述: Spring Spade Terminal 14-16AWG Phosphor Bronze 20.57mm Tin Loose
供应商型号: A136250-ND
供应商: Digi-Key
标准整包数: 1
TE CONNECTIVITY 端子 - 铲形端子 53032-1

53032-1概述


    产品简介

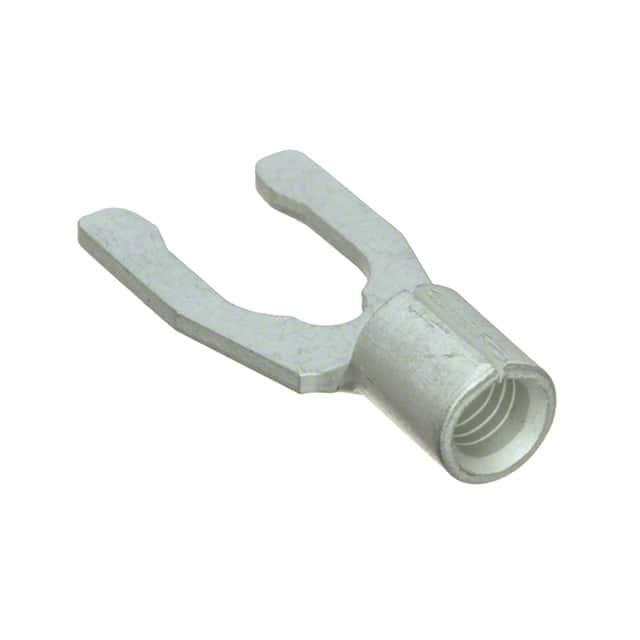

    产品名称:弹簧叉型端子 53032-1
    产品类型:叉型端子(Spade Terminal)
    主要功能:
    - 连接电线到固定螺钉,确保稳定可靠的电气连接。
    - 适用于16至14 AWG的电线。
    - 额外适用温度范围宽广,适合多种环境。
    应用领域:
    - 汽车电子
    - 工业控制设备
    - 电机控制
    - 照明系统

    技术参数


    | 参数 | 值 |

    | 接线范围(Wire Gauge) | 16 - 14 AWG |
    | 螺钉尺寸(Stud Size) | M6 |
    | 螺钉直径(Stud Diameter) | 6.35 mm (.25 in) |
    | 钢丝面积(Wire Size) | 2050 - 5180 CMA |
    | 接线头类型(Spade Terminal Type) | 弹簧叉型端子(Spring Spade Terminal)|
    | 端子类型(Barrel Type) | 封闭式(Closed Barrel) |
    | 安装方向(Terminal Orientation) | 直插式(Straight) |
    | 端子镀层(Terminal Plating) | 锡(Tin) |
    | 机械附着力(Mechanical Attachment) | 不带绝缘支撑(Without Insulation Support) |
    | 舌片厚度(Tongue Thickness) | 0.79 mm (.031 in) |
    | 产品长度(Product Length) | 20.6 mm (.81 in) |
    | 内径(Barrel Inside Diameter) | 2.26 mm (.089 in) |
    | 使用条件下的温度范围(Operating Temperature Range) | 170°C (338°F) |

    产品特点和优势


    - 密封性: 不支持密封(Non-sealed),但能通过紧密安装保持稳定性。
    - 耐用性强: 采用锡镀层设计,提高了耐腐蚀性和长期可靠性。
    - 宽泛的温度范围: 能够在极端温度环境下工作(最高可达170°C),适用于各种工业应用。
    - 兼容性高: 适用于铜制电线,符合行业标准如欧盟RoHS和REACH规范。

    应用案例和使用建议


    应用案例:
    - 在汽车行业中,该叉型端子被广泛应用于连接发动机管理系统中的传感器和控制器。
    - 在工厂自动化领域,它用于电机控制系统中的信号传输。
    使用建议:
    - 为确保连接的稳定性和可靠性,在安装过程中应严格遵守制造商的安装指南,确保螺钉和电线间的紧固接触。
    - 需定期检查电线的磨损情况,及时更换老化或损坏的部件,以保证系统的持续正常运行。

    兼容性和支持


    - 兼容性: 该叉型端子与铜质电线和带有锡镀层的电线完全兼容。
    - 支持服务: 用户可以通过拨打免费热线电话 +1 800 522 6752 获取技术支持和帮助,同时可以在TE网站上找到更多技术文档和下载CAD文件。

    常见问题与解决方案


    1. 问题: 如何正确选择电线截面大小?
    - 解答: 选择合适的电线截面非常重要,应根据具体的应用要求和电流负载进行选择。例如,对于16-14 AWG的叉型端子,可以选用2050-5180 CMA范围内的电线。

    2. 问题: 在高温环境中如何保障叉型端子的可靠性?
    - 解答: 由于该叉型端子的工作温度范围高达170°C,因此在高温环境中仍可保持良好的性能。但在特殊高温环境下,建议进一步测试并采取适当的散热措施。

    总结和推荐


    综合评价:
    - 该叉型端子53032-1具有良好的耐用性和可靠性,特别适用于高温和恶劣环境。
    - 广泛的应用领域和广泛的温度适应能力使其在市场上具有较强的竞争力。
    - 优秀的兼容性与完善的售后服务也使得这款产品备受用户欢迎。
    推荐理由:
    - 推荐使用:鉴于其出色的技术参数和广泛的适应性,我们强烈推荐在需要连接电缆到固定螺钉的应用中使用该叉型端子。它不仅能满足基本的电气连接需求,还具备极高的可靠性和稳定性,适合于各种苛刻的工业环境。

53032-1参数

参数
长*宽*高 20.57mm*15.88mm*15.88mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装,散装

53032-1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

53032-1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 端子 - 铲形端子 TE CONNECTIVITY 53032-1 53032-1数据手册

53032-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.3841 ¥ 3.2456
50+ $ 0.3216 ¥ 2.7177
100+ $ 0.3063 ¥ 2.5881
250+ $ 0.2764 ¥ 2.3134
500+ $ 0.2632 ¥ 2.2029
1000+ $ 0.2507 ¥ 2.0976
3000+ $ 0.2319 ¥ 1.9411
库存: 10683
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
