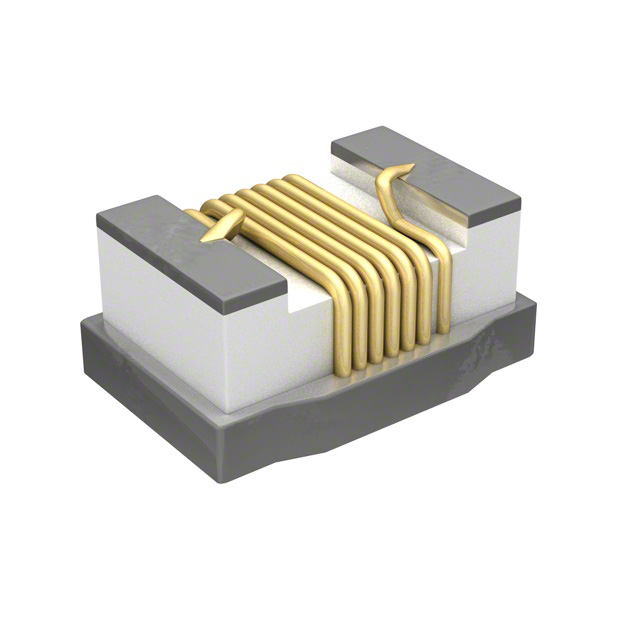

36502CR62JTDG

产品分类: 贴片电感
厂牌: TE CONNECTIVITY
产品描述: 25MHz 375MHz 300mA 45@100MHz 620nH 1.4Ω ±5% 1008 贴片安装 2.92mm*2.79mm*2.15mm
供应商型号: Q-36502CR62JTDG
供应商: 期货订购
标准整包数: 2000
TE CONNECTIVITY 贴片电感 36502CR62JTDG

36502CR62JTDG概述

    高频低电感贴片电感 - 3650系列

    产品简介


    TE Connectivity公司的3650系列是一款高性能的高频低电感贴片电感,专为自动装配而设计。该系列电感提供多种型号,涵盖从1.0纳亨到4.7微亨的范围。3650系列包括四种封装尺寸,分别为0402、0603、0805和1008。这些电感具有低电感和高频率响应的特点,适用于各种精密电子设备,例如通信设备、移动电话、笔记本电脑和服务器。

    技术参数


    3650系列电感的各项关键参数如下表所示:
    | 型号 | 电感值 (nH) | 误差 (%) | Q因子 (GHz) | S.R.F. (GHz) | 最大直流电阻 (Ω) | 最大直流电流 (mA) |

    | 1N0 | 1.0 | 10 | 1.02 | 1.72 | 0.045 | 1360 |
    | 1N9 | 1.9 | 10.5 | 1.74 | 1.93 | 0.070 | 1040 |
    | 2N0 | 2.0 | 10.5 | 1.93 | 2.19 | 0.070 | 1040 |
    | 2N2 | 2.2 | 10.5 | 2.18 | 2.19 | 0.070 | 960 |
    | 2N4 | 2.4 | 10.5 | 2.23 | 2.24 | 0.070 | 790 |

    产品特点和优势


    - 低电感和高频率:该系列电感专门设计用于低电感和高频率的场合,适合精密电子设备的应用。
    - 高Q因子和高S.R.F.:高Q因子和高自共振频率(S.R.F.)确保了极高的效率和可靠性。
    - 多封装尺寸选择:可选四种封装尺寸,满足不同设计需求。
    - 线圈绕制结构:线圈绕制结构有助于提高稳定性和一致性。
    - 实验室设计套件:提供设计套件,便于工程师进行电路设计和测试。

    应用案例和使用建议


    - 通信设备:适用于手机和基站中的信号处理模块。
    - 计算机设备:在笔记本电脑和服务器的电源管理单元中应用广泛。
    - 便携式设备:适合智能手机和平板电脑中的高密度布局。
    使用建议:
    - 确保正确选择封装尺寸以匹配设计要求。
    - 在设计过程中考虑温度对电感值的影响。
    - 使用适当的设计工具和实验室套件进行验证和测试。

    兼容性和支持


    - 兼容性:3650系列电感与市场上大多数主要品牌的电路板兼容,可在广泛的设备中使用。
    - 技术支持:TE Connectivity提供全面的技术支持和售后维护服务。如需帮助,可访问官方网站或联系客服。

    常见问题与解决方案


    1. 问题:安装时电感不稳定,容易移位。
    解决方法:使用光滑顶面设计有助于提高装配稳定性。
    2. 问题:高频信号下出现异常噪声。
    解决方法:检查设计中是否正确选择了Q因子和S.R.F.值。
    3. 问题:工作温度过高。
    解决方法:确保电感工作在推荐的工作温度范围内,并采用散热措施。

    总结和推荐


    总体而言,TE Connectivity的3650系列高频低电感贴片电感表现出色,其优秀的电气特性和广泛的适用性使其成为精密电子设备的理想选择。无论是通信设备还是计算设备,都能展现出卓越的性能。推荐使用该系列产品以提升电路设计的可靠性和效率。

36502CR62JTDG参数

参数
容差 ±5%
直流电阻(DCR) 1.4Ω
额定电流 300mA
Q值 45@100MHz
测试频率 25MHz
电感值 620nH
饱和电流(LSAT) -
自谐振频率(SRF) 375MHz
长*宽*高 2.92mm*2.79mm*2.15mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

36502CR62JTDG厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

36502CR62JTDG数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY 贴片电感 TE CONNECTIVITY 36502CR62JTDG 36502CR62JTDG数据手册

36502CR62JTDG封装设计

查看详情并下载
Symbol
Footprint
3D Model
